Inhaltszusammenfassung für IBS Group HW-B25SL

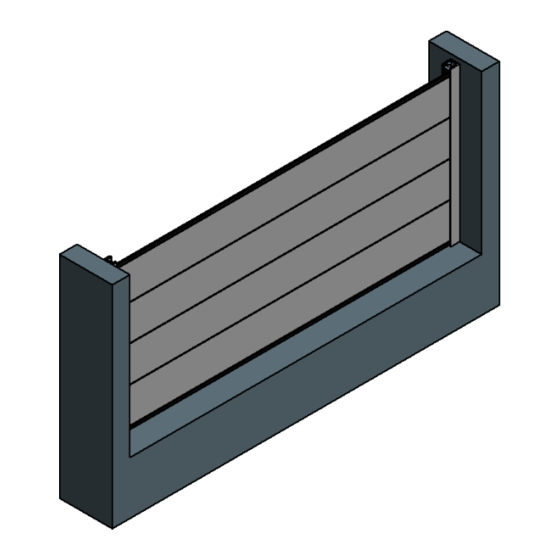

- Seite 1 Montageanleitung DEUTSCH HW-B25SL...
- Seite 2 Montageanleitung HW-B25SL Inhalt Wichtige Informationen der IBS Technics GmbH ........... 3 Sicherheitshinweise ..................4 Montageanleitung ..................... 5 Urheberrecht ....................11 V01/17 © (IBS Technics GmbH, Gemeindewald 6, 86672 Thierhaupten, Germany, Tel.: 08271-8176-0) Seite 2 von 11...
-
Seite 3: Wichtige Informationen Der Ibs Technics Gmbh
Montageanleitung HW-B25SL 1 Wichtige Informationen der IBS Technics GmbH - Toleranzen gem. Produktkatalog beachten - Verankerungsmaterial ist gem. den örtlichen Gegebenheiten zu wählen (z.B. Beton, Stein, Ziegel bzw. Zustand der Wand); die Empfehlungen der IBS Tech- nics GmbH entnehmen Sie dem Produktkatalog von unserer Webseite: www.ibs-technics.de... -
Seite 4: Sicherheitshinweise
Montageanleitung HW-B25SL 2 Sicherheitshinweise Folgende Punkte sind bei der Montage zu beachten: - Die Montage darf nur durch Personen erfolgen, die mit dieser Dokumentation vertraut sind - Es ist auf den Arbeitsschutz zu achten, für die Montage ist angemessene Ar- beitskleidung inkl. -
Seite 5: Montageanleitung
Montageanleitung HW-B25SL 3 Montageanleitung Schritt 1 Stellen Sie ebene und lotrechte Anlageflä- chen für die Endprofile und Dammbalken- profile her. Die Wand muss Lasten aufnehmen können (z.B. Beton, Stein, Ziegel). Holzwände, Ri- gipswände oder Wände mit Dämmung kön- nen die Lasten i.d.R. nicht aufnehmen. - Seite 6 Montageanleitung HW-B25SL WARNUNG Die angegebenen Toleranzen sind unbedingt zu beachten. Anderenfalls kann es zu Undichtigkeiten des Systems und infolge des- sen zu Wassereinbrüchen kommen. V01/17 © (IBS Technics GmbH, Gemeindewald 6, 86672 Thierhaupten, Germany, Tel.: 08271-8176-0) Seite 6 von 11...
- Seite 7 Montageanleitung HW-B25SL Schritt 2 Bringen Sie die Endprofile an dem Ort, an dem Sie die Barriere installieren möchten in Position. Zeichnen Sie die Bohrlöcher des ersten In Laibung Endprofils (Bohrung mit Senkung) an der Wand an bzw. bohren die Löcher ab.
- Seite 8 Montageanleitung HW-B25SL WARNUNG Die angegebenen Toleranzen sind unbedingt zu beachten. Anderenfalls kann es zu Undichtigkeiten des Systems und infolge dessen zu Wassereinbrüchen kommen. V01/17 © (IBS Technics GmbH, Gemeindewald 6, 86672 Thierhaupten, Germany, Tel.: 08271-8176-0) Seite 8 von 11...
- Seite 9 Montageanleitung HW-B25SL Schritt 3 Bohren Sie anhand der Markierungen von Schritt 2 die Löcher in die Wand. Das Verankerungsmaterial ist gem. den örtlichen Gegebenheiten zu wählen (z.B. Beton, Stein, Ziegel bzw. Zustand der Wand); die Empfehlungen der IBS Technics GmbH entnehmen Sie dem Produktkatalog.
- Seite 10 Montageanleitung HW-B25SL Schritt 4 Abschließend das Endprofil zum Boden hin (horizontal) vollständig umlaufend mit Klebt & Dichtet (Fa. Würth) oder gleichwertig ab- dichten (im linken Schaubild als graue Linie dargestellt). Abschließend das Endprofil zur Wand hin (vertikal) mit Klebt & Dichtet (Fa. Würth)
-
Seite 11: Urheberrecht
Montageanleitung HW-B25SL 4 Urheberrecht Die vorliegende Anleitung sowie die Betriebsunterlagen sind urheberrecht- lich Eigentum der IBS Technics GmbH. Sie werden nur unseren Kunden so- wie den Betreibern unserer Produkte mitgeliefert und gehören zum Produkt. Ohne unsere ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Personen, insbesondere Wettbewerbsfirmen, zu-...
