Inhaltszusammenfassung für SHOWTEC Booster Pro

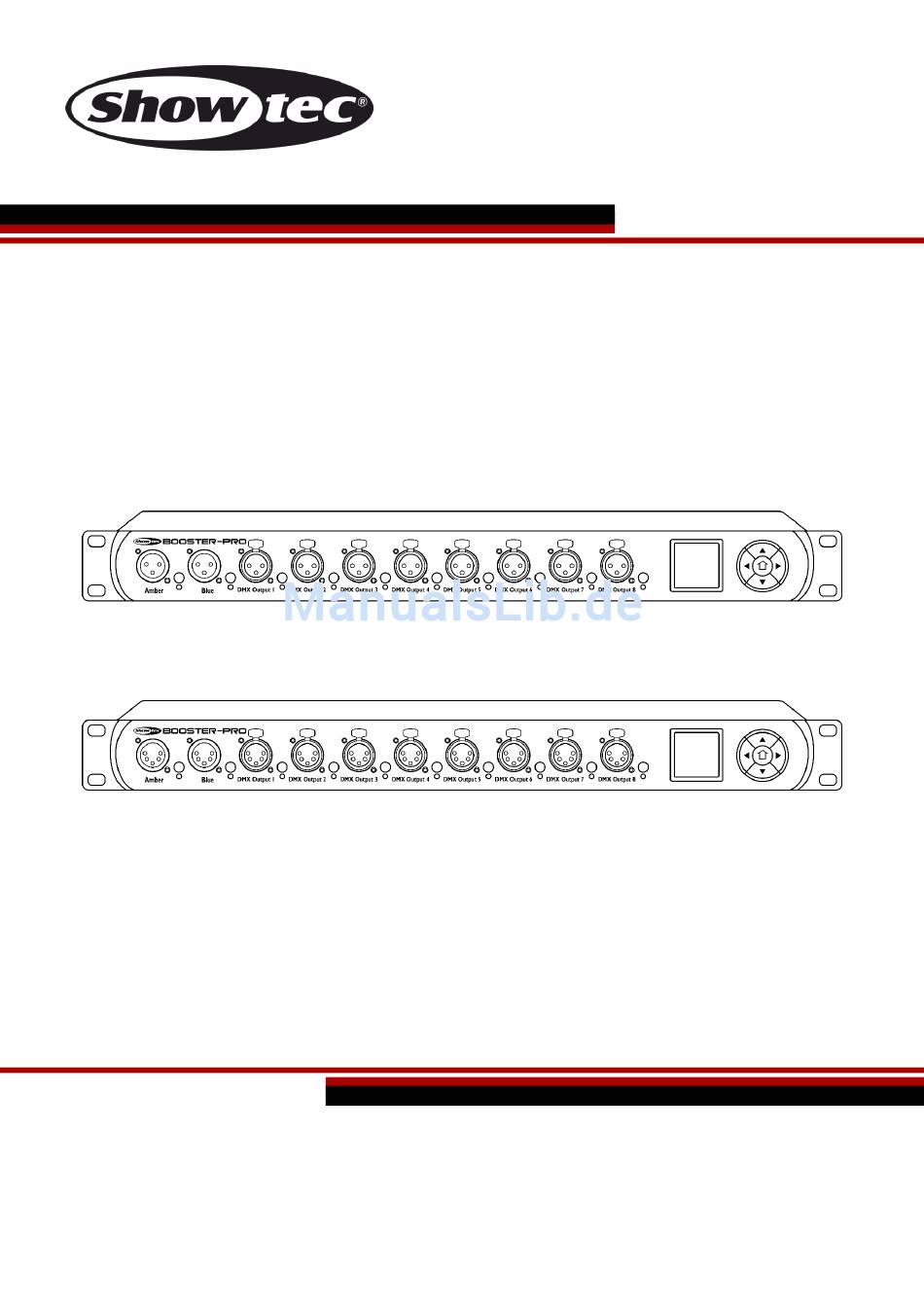

- Seite 1 HANDBUCH DEUTSCH Booster Pro Bestellnummer: 50788/50789 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Installation ................................... 7 Setup und Betrieb ................................7 Eingangsstatus ................................7 Eingangssignale Ausgängen zuweisen ........................8 Steuerungsmodi ................................8 Ein Booster Pro (DMX-Steuerung) ..........................8 Datenverkabelung ..............................10 Bedienfeld ..................................11 Hauptmenü-Optionen ...............................11 1. Input A (Eingang A) .............................12 1.1. Mode ..................................12 1.2. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Booster Pro ● Pro Power Netzkabel (1,5 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Booster Pro Booster Pro. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. -
Seite 6: Rückgabe
Booster Pro Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Funktionen Der Showtec Booster Pro ist ein optisch isolierter DMX-Splitter und -Booster. Er verfügt über 2 Eingänge, die zu 8 Ausgängen gepatcht werden können. Das Gerät unterstützt RDM und bietet die DMX- Überwachung in Echtzeit. Es gibt auch die Möglichkeit, einen DMX-Timer einzustellen. Jeder Ausgang ist einer Überwachungsfunktion ausgestattet, die den Zustand der angeschlossenen Kabel in Echtzeit... -
Seite 8: Rückseite
Booster Pro Rückseite Abb. 03 09) Netzschalter (ein/aus) 10) Pro Power Netzeingang, 100-240 V, Blau 11) Sicherung F1AL/250V 12) Erde Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät gegebenenfalls sicher in einem 19- Zoll-Rack an. -
Seite 9: Eingangssignale Ausgängen Zuweisen
04) Sobald Sie dem blauen Eingang einen Ausgang zugewiesen haben, leuchtet die LED-Anzeige (07) des Ausgangs blau. Steuerungsmodi Ein Booster Pro (DMX-Steuerung) 01) Bringen Sie den Splitter in einem 19-Zoll-Rack an. 02) Verbinden Sie den Booster Pro und andere Geräte mit einem 3/5-poligen XLR-Kabel. Bestellnummer: 50788/50789... - Seite 10 08) Die Geräte an das Stromnetz anschließen: Schließen Sie das Gerät mit dem Netzkabel an eine geeignete Steckdose an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Ein Booster Pro (DMX-Setup) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
-
Seite 11: Datenverkabelung
Booster Pro Datenverkabelung Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist. -
Seite 12: Bedienfeld
Booster Pro Bedienfeld A) OLED-Display HOCH-Taste C) RECHTS-Taste D) LINKS-Taste RUNTER-Taste HOME-Taste Abb. 05 Hauptmenü-Optionen 01) Nach dem Einschalten wird Folgendes auf dem Display angezeigt: 02) Drücken Sie LINKS, um das Hauptmenü aufzurufen. Auf dem Bildschirm erscheint nun: 03) Wählen Sie mit HOCH/RUNTER eine der 6 Optionen aus: ●... -
Seite 13: Input A (Eingang A)
02) Wählen Sie mit HOCH/RUNTER eine der 10 Optionen aus: ● DMX and RDM (der Booster Pro fuktioniert als bidirektionaler RDM-Splitter) ● Classic DMX (der Booster Pro empfängt nur DMX-Signale, RDM ist nicht aktiv) ● DMX 40Hz Frame Int. (Rahmenintegrität ist EIN) ●... -
Seite 14: Failure Behaviour (Fehlerverhalten)
Booster Pro 1.2. Failure Behaviour (Fehlerverhalten) In diesem Menü können Sie bestimmen, wie das Gerät reagieren soll, wenn das DMX-Signal fehlerhaft ist. 01) Auf dem Bildschirm erscheint nun: 02) Wählen Sie mit HOCH/RUNTER eine der 2 Optionen aus: ● Off: Die Wiedergabe wird unterbrochen (Blackout) ●... -
Seite 15: Ausgänge
Booster Pro 3. Ausgänge In diesem Menü können Sie die 8 Ausgänge einstellen. 01) Auf dem Bildschirm erscheint nun: 02) Wählen Sie mit HOCH/RUNTER einen der 8 Ausgänge aus. 03) Drücken Sie RECHTS, um den ausgewählte Ausgang aufzurufen. Auf dem Bildschirm erscheint nun: 04) Drücken Sie wiederholt einen der 8 Eingangsauswahlschalter (06) oder HOCH/RUNTER, um die... -
Seite 16: Settings (Einstellungen)
Booster Pro 5. Settings (Einstellungen) In diesem Menü können Sie den Namen des Geräts einstellen und seine Spezifikationen ansehen,. 01) Auf dem Bildschirm erscheint nun: 02) Wählen Sie mit HOCH/RUNTER eine der 2 Optionen aus: ● Label (Name) ● Information (Informationen) 03) Drücken Sie RECHTS, um die ausgewählte Option aufzurufen. -
Seite 17: Information (Informationen)
Booster Pro 09) Drücken Sie RECHTS, um die Änderungen zu speichern. 10) Drücken Sie HOME, um die Änderungen zu verwerfen. 5.2. Information (Informationen) 01) Auf dem Bildschirm erscheint nun: 02) Sie können nun alle Systeminformationen ansehen: ● Model: der Modellname ●... -
Seite 18: Wartung
Booster Pro Wartung Der Booster Pro von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Verteiler. Geben Sie den Booster Pro an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 17 für nähere Informationen zum Auswechseln der Sicherung. - Seite 20 Booster Pro Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Das Gerät funktioniert nicht angeschlossen sind. Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte Der Controller ist nicht •...
- Seite 21 Booster Pro Bestellnummer: 50788/50789...
-
Seite 22: Technische Daten
Booster Pro Technische Daten Modell: Showtec Booster Pro Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: Sicherung: F1AL/250V Ausgangskanäle: 8 DMX/RDM-Kanäle Steuerungsprotokoll: DMX-512 USITT, RDM Anschlüsse: 2X 3-poliger/5-poliger DMX-Eingang (Gelb/Blau), 8x 3-poliger/5-poliger DMX- Ausgang (Ausgänge 1-8), blauer Pro Power Eingang Funktionen: DMX-Überwachung in Echtzeit, Anzeige der DMX-Framerate, Auswahl von DMX-... - Seite 23 ©2017 Showtec...
