Inhaltszusammenfassung für tecalor HTSB

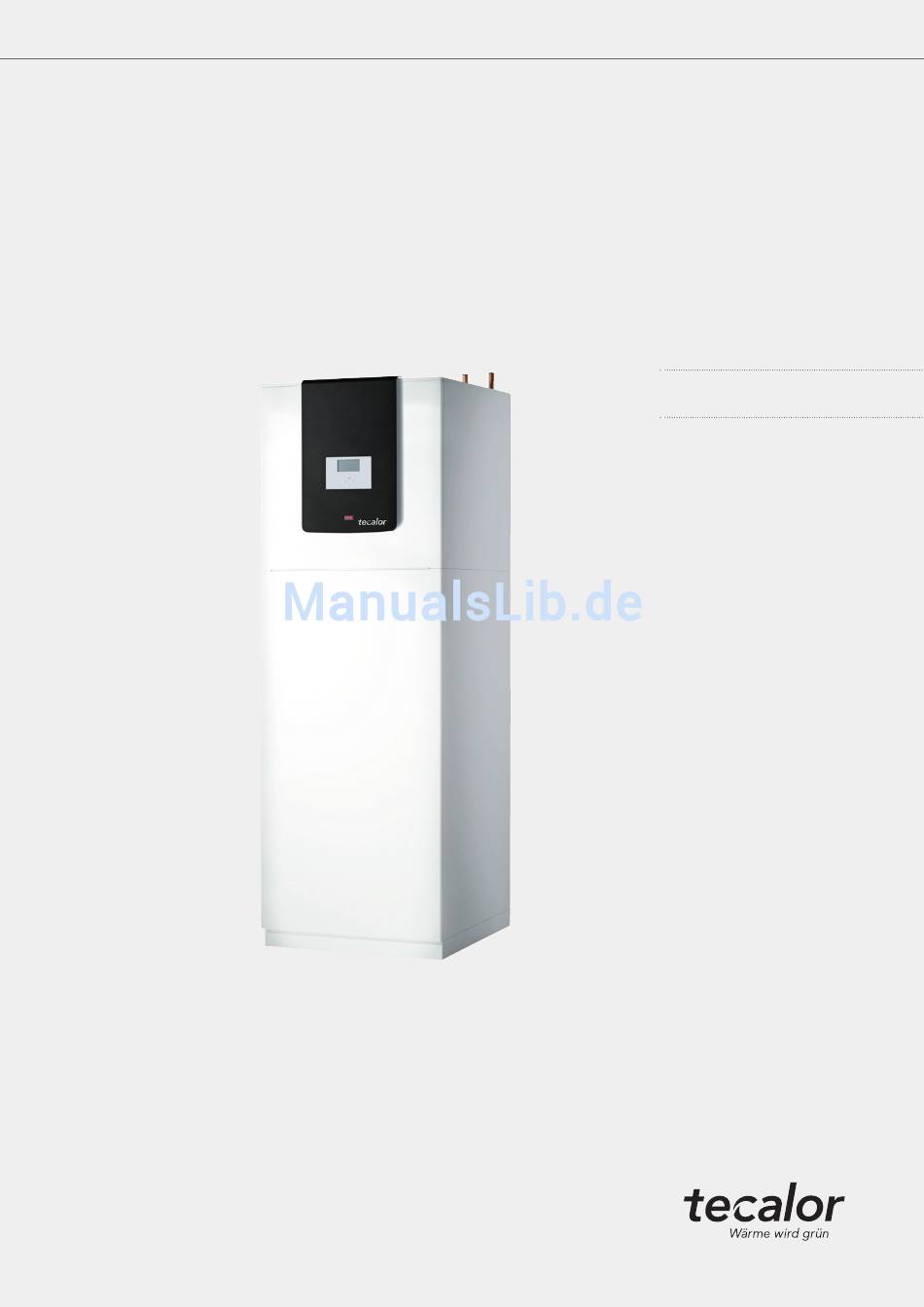

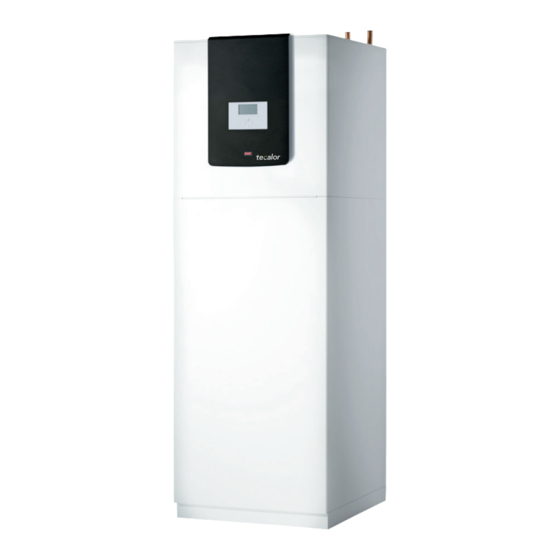

- Seite 1 B E D I ENU NG UND I NSTALLATIO N HTSB Speicher- und Hydraulikmodul :: :: HTSB 3...
-
Seite 2: Inhaltsverzeichnis
:: :: Sie müssen die Anlage im Sommer nicht 16.1 Maße und Anschlüsse ..........17 abschalten. Der Wärmepumpen-Ma- 16.2 Elektroschaltplan ............18 nager verfügt über eine automatische 16.3 Angaben zum Energieverbrauch ........20 Sommer-Winter-Umschaltung. 16.4 Datentabelle ..............20 HTSB 3 www.tecalor.de... -
Seite 3: Bedienung
SIGNALWORT Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge hat. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. www.tecalor.de HTSB 3... -
Seite 4: Andere Markierungen In Dieser Dokumentation
Beachten dieser Anleitung sowie der :: :: TTL 13 E Anleitungen für eingesetztes Zubehör. :: :: TTL 10 I :: :: TTL 10 AC :: :: TTL 15-25 AC (S) :: :: TTL 08-22 (S) eco HTSB 3 www.tecalor.de... -
Seite 5: Gerätebeschreibung
Heizbetrieb und die Warmwasserbereitung einstellen können. Sie können den Wärmepumpen-Manager durch folgende Kom- ponenten erweitern: :: :: Raumtemperaturregler FE 7 und FEK zur Regelung des direkten Heizkreises und des Mischerkreises. :: :: Mischermodul MSM, bei Anschluss eines zweiten Mischerkreises www.tecalor.de HTSB 3... -
Seite 6: Installation 8. Sicherheit
:: :: tragfähiger Fußboden (Gewicht des Gerätes siehe Kapitel „Technische Daten / Datentabelle“) :: :: Wenn Sie das Gerät in einem Heizraum zusammen mit anderen Heizgeräten aufstellen, stellen Sie sicher, dass der Betrieb der anderen Heizgeräte nicht beeinträchtigt wird. HTSB 3 www.tecalor.de... -
Seite 7: Montage
Achten auf den richtigen Anschluss des Heizungsvorlaufs und -rücklaufs (siehe Kapitel „Technische Daten / Maße 11.2 Gerät öffnen und Anschlüsse“). f Führen Sie die Wärmedämmung entsprechend geltender Verordnung aus. f Lösen Sie die Befestigungsschrauben an der oberen Gerätetür. f Öffnen Sie die obere Gerätetür. www.tecalor.de HTSB 3... -
Seite 8: Verbindung Mit Der Wärmepumpe
Wenn Sie das Füllwasser mit Inhibitoren oder Zusatz- stoffen behandeln, gelten die Grenzwerte wie beim Entsalzen. Hinweis Geeignete Geräte für die Enthärtung, sowie zum Füllen und Spülen von Heizungsanlagen können über den Fachhandel bezogen werden. 1 Heizwasserführende Rohrleitungen 2 Druckschläuche HTSB 3 www.tecalor.de... -
Seite 9: Heizungsanlage Befüllen
1 Entleerungsventil (Warmwasserspeicher) f Befüllen Sie den Warmwasserspeicher über das Entleerungsventil. f Öffnen Sie alle nachgeschalteten Zapfventile so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist. f Führen Sie eine Dichtheitskontrolle durch. f Prüfen Sie das Sicherheitsventil. www.tecalor.de HTSB 3... -
Seite 10: Warmwasser-Anschluss
Das Anzugsdrehmoment der Kunststoff-Überwurfmut- ter ist abhängig von der eingesetzten Dichtung. 15 Nm = vormontierte weiche Gummidichtung. 25 Nm = alternativ eingesetzte harte Dichtung. f Halten Sie das zulässige Anzugsdrehmoment ein. Sachschaden Das Gerät muss mit Druck-Armaturen betrieben wer- den. HTSB 3 www.tecalor.de... -
Seite 11: Elektrischer Anschluss
Wand oder im Elektroinstallations- rohr auf einer Wand. B 16 A Steuerung 1,5 mm² Die elektrischen Daten sind im Kapitel „Technische Daten / Da- tentabelle“ aufgeführt. Sachschaden Sichern Sie die zwei Stromkreise für den Verdichter und die elektrische Not-/Zusatzheizung getrennt ab. www.tecalor.de HTSB 3... -
Seite 12: Elektrische Not-/Zusatzheizung
T(AUSSEN) Außentemperaturfühler und Masse (X26) T(WW) Warmwasserspeicher-Fühler T(KOLL) Kollektorfühler TKUE)/ bei Solaranschluss Warmwasserfühler unten T(WW) bei Kühlung Vorlauffühler T(2. WE) Temperaturfühler 2. Wärmeerzeuger T(Puffer) Pufferspeicherfühler Service (CAN-Bus) High ⊥ Ground (Nur in Verbindung mit FEK) X26 GND HTSB 3 www.tecalor.de... -
Seite 13: Fühlermontage
Pufferspeicher ein. 1097 2000 1117 2080 Montage: 1155 2245 Der elektrische Anschluss erfolgt am Schaltfeld an der Klemme 1194 2417 T/Puffer. 1232 2597 1271 2785 1309 2980 1347 3182 1385 3392 1423 1461 f Säubern Sie das Rohr. www.tecalor.de HTSB 3... -
Seite 14: Fernbedienung Fe 7
Klemmen H, L und am Klemmblock X2 des Gerätes an. Die Spannungsversorgung des ISG erfolgt nicht über die Wärmepumpe. f Beachten Sie auch die Bedienungsanleitung des ISG. 1 Sicherheitstemperaturbegrenzer Reset-Knopf f Setzen Sie den Sicherheitstemperaturbegrenzer wieder zurück, indem Sie den Reset-Knopf drücken. HTSB 3 www.tecalor.de... -
Seite 15: Inbetriebnahme Des Wärmepumpen-Managers
Anlage, z. B. Frostschutz, erhalten. 1 Kontrollöffnung (eingeschraubte Signalanode) f Schrauben Sie die Signalanode aus dem Gerät heraus. f Reinigen Sie den Warmwasserspeicher mit einem Schlauch, den Sie durch die Kontrollöffnung führen. f Saugen Sie abgelösten Kalk über die Kontrollöffnung ab. www.tecalor.de HTSB 3... -
Seite 16: Austausch Der Signalanode
Sie die Signalanode aus. 1 Signalanode 2 Druckschalter Der Druckschalter wird betätigt, sobald die Signalanode ver- braucht ist. Die Signalleuchte leuchtet auf. Hinweis Die Signalanode muss entsprechend der Abbildung eingebaut werden. f Achten Sie beim Einschrauben des Druckschalters auf Dichtheit. HTSB 3 www.tecalor.de... -
Seite 17: Technische Daten
INSTALLATION Technische Daten 16. Technische Daten 16.1 Maße und Anschlüsse HTSB 3 b01 Durchführung elektr. Leitungen c01 Kaltwasser Zulauf Durchmesser c06 Warmwasser Auslauf Durchmesser c12 Sicherheitsventil Ablauf d01 WP Vorlauf Durchmesser d02 WP Rücklauf Durchmesser e01 Heizung Vorlauf Durchmesser e02 Heizung Rücklauf Durchmesser www.tecalor.de... -
Seite 18: Elektroschaltplan
Anschlussklemmen extern Netz Durchflusswassererwärmer (MFG) Anschlussklemmen extern Steuerung Hochdruckwächter X11 Buchsenstecker Temperaturfühler WPM3 Sicherheitstemperaturbegrenzer (MFG) X12 Buchsenstecker Wärmequellentemperatur WPM3 Schütz Anlaufwiderstände X13 Buchsenstecker Mischerkreistemperatur WPM3 Schütz Verdichteranlauf X14 Buchsenstecker Fernbedienung WPM3 Relais MFG X15 Buchsenstecker Bus WPM3 HTSB 3 www.tecalor.de... - Seite 19 X59 Klemmenblock MFG-Lastseite X71 Rast 2,5 Stecker X60 Rast 2,5 Stecker (Temperatur WP-Vorlauf) (Ansteuerung Wärmequellen-Pumpe PWM oder 1-10V) X61 Rast 2,5 Stecker (Temperatur WP-Rücklauf) X72 Rast 2,5 Stecker (CAN-Bus) X62 nicht belegt (Temperatur WQ-Rücklauf ) X80 Stecker (CAN-Bus) www.tecalor.de HTSB 3...
-
Seite 20: Angaben Zum Energieverbrauch
INSTALLATION Technische Daten 16.3 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). HTSB 3 190415 Hersteller tecalor Energieeffizienzklasse Speichervolumen Warmhalteverluste 16.4 Datentabelle HTSB 3 190415 Leistungsaufnahmen Leistungsaufnahme Umwälzpumpe heizungsseitig max. Leistungsaufnahme Not-/Zusatzheizung Einsatzgrenzen Wasserhärte... - Seite 21 INSTALLATION Technische Daten HTSB 3 Anschlüsse Anschluss heizungsseitig 22 mm Anschluss Kaltwasser 22 mm Anschluss Warmwasser 22 mm Werte Volumenstrom Heizung nenn. bei A2/W35, B0/W35 und 7 K m³/h Verfügbare externe Druckdifferenz gesamt Wärmeverlust kW/24h 1,78 Volumenstrom Heizung min. m³/h Max.
-
Seite 22: Kundendienst Und Garantie
Fehler behoben wird. Es steht uns frei, eine Reparatur des bzw. des Importeurs. Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Materi- al- und Montagekosten. HTSB 3 www.tecalor.de... -
Seite 23: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. www.tecalor.de HTSB 3... - Seite 24 Montag – Donnerstag 07:15 – 18:00 Uhr Freitag 07:15 – 17:00 Uhr 4 < A M H C M O = b g i b d d > tecalor GmbH Lüchtringer Weg 3 – 37603 Holzminden Telefon 05531 99068-95700 – Fax 05531 99068-95712 info@tecalor.de – www.tecalor.de...
