WS9480 - WETTERSTATION
BEDIENUNGSANLEITUNG
1. Funktionen
1.1
Zeit
1.2
Luftfeuchtigkeit
1.3
Temperatur
1.4
Drahtloser Außensender
-
Funkuhr-Zeit
-
Kalender bis zum Jahr 2099
-
Wochentage in 8 Sprachen wählbar
-
Tägliche Schlummeralarmfunktion
-
Innen- und Außenmessbereich: 20 ~ 99%
-
MIN/MAX Außenluftfeuchtigkeitsaufzeichnung nach Inbetriebnahme /
Zurücksetzen und den aktuellen Zeitpunkt
-
24 Stunden Min/Max Anzeige für Außenluftfeuchtigkeit
- Innenmessbereich: -10~ 50°C
- Anzeige in °C / °F wählbar
- Außenmessbereich: -20 ~ 50°C
- MIN/MAX Außentemperaturaufzeichnung nach Inbetriebnahme / Neustart
und den aktuellen Zeitpunkt
- 24 Stunden Min/Max Anzeige für Außentemperatur
- Wohlfühlindikator
-
Batterieendanzeige für Thermo-Außensender
-
Wandaufhängung oder Tischaufstellung
-
incl. drahtlosen Thermo-Außensender
-
433MHz Funkübertragungsfrequenz
-
100 Meter Übertragungsreichweite( im Freifeld)
1
Werbung
Verwandte Anleitungen für Technoline WS9480
Inhaltszusammenfassung für Technoline WS9480
- Seite 1 WS9480 - WETTERSTATION BEDIENUNGSANLEITUNG 1. Funktionen Funkuhr-Zeit Zeit Kalender bis zum Jahr 2099 Wochentage in 8 Sprachen wählbar Tägliche Schlummeralarmfunktion Luftfeuchtigkeit Innen- und Außenmessbereich: 20 ~ 99% MIN/MAX Außenluftfeuchtigkeitsaufzeichnung nach Inbetriebnahme / Zurücksetzen und den aktuellen Zeitpunkt 24 Stunden Min/Max Anzeige für Außenluftfeuchtigkeit - Innenmessbereich: -10~ 50°C...

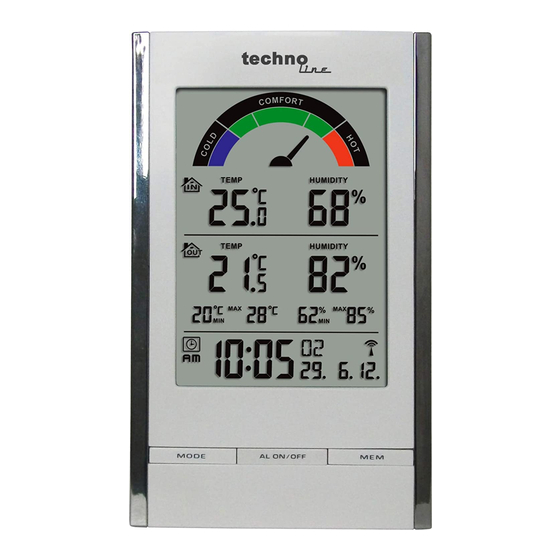

- Seite 2 2. Aussehen der Wetterstation 2.1 Teil A- LCD A1: Wohlfühlindikator A6: Temperaturspeicher A2: Innentemperatur A7: Luftfeuchtigkeitsspeicher A3: Innenluftfeuchtigkeit A8: Zeit A4: Außentemperatur A9: Funk-Symbol A5: Außenluftfeuchtigkeit A10: Datum 2.2 Teil B- Tasten B1: “MODE“ Taste B6: “SEARCH” Taste B2: “AL ON/OFF” Taste B7: “ALERT”...
-
Seite 3: Installation
3. 3. 3. 3. Thermo Thermo Thermo- - - - Außensender Thermo Außensender Außensender Außensender D1: Übermittlungsanzeige LED D5: “C/F” Taste D2: Außentemperaturanzeige D6: Batteriefach D3: Außenluftfeuchtigkeitsanzeige D7: Standbein D4: Wandaufhängungsloch 4. Inbetriebnahme: 4.1 Wetterstation: Öffnen Sie die Batteriefachabdeckung [C1] Legen Sie 2 x AA Batterien ein, unter Beachtung der Polarität [“+”... - Seite 4 von 100m im Freien haben. Im Freien: keine Störungen durch Gebäude, Bäume, Fahrzeuge, Hochspannungsleitungen, etc. 6. Thermometer 6.1 Funkübertragungsverfahren: Nach dem Einlegen der Batterien empfängt die Wetterstation automatisch eine Übertragung der Außentemperatur und der Luftfeuchtigkeit vom Thermo- Außensender. Nach dem Einlegen der Batterien versendet der Außensender automatisch ein Signal mit der Temperatur und Luftfeuchtigkeit an die Wetterstation.
- Seite 5 minimale Luftfeuchtigkeitsaufzeichnung, Zeit und Datum für maximale Temperaturaufzeichnung, Zeit Datum für maximale Luftfeuchtigkeitsaufzeichnung. (3) Celsius / Fahrenheit Drücken Sie “°C /°F” Taste (B8) um für die Innen-/Außentemperatur zwischen den Celsiusmodus und den Fahrenheitmodus zu wechseln. LL.L (jenseits der messbaren Tiefsttemperatur) oder HH.H (jenseits der messbaren Höchsttemperatur) werden auf dem LCD angezeigt, sobald die Temperatur nicht mehr im Messbereich liegt.
- Seite 6 Während des Alarms blinkt das entsprechende Symbol “ ” oder “ ” und die Temperaturziffern auf dem LCD. Drücken Sie einen beliebigen Knopf um den Alarm auszustellen oder der Alarm wird nach 2 Minuten automatisch beendet. (6) Der Wohlfühlindikator (A1) zeigt wie angenehm/unangenehm das Klima ist.
- Seite 7 und drücken Sie die “MODE” Taste (B1) um die einzelnen Einstellungen zu bestätigen. (Durch das gedrückt halten von der “▲” (B9) oder der “▼” (B8) Taste können Sie den Prozess beschleunigen und den gewünschten Wert schneller erreichen) Die Einstellungssequenz ist: 12/24 Stunden, Zeitzone, Stunde, Minute, Sekunde, Jahr, Monat, Tag, Wochentagssprache.
-
Seite 8: Vorsichtsmaßnahmen
“MODE” Taste (B1) um die Einstellung zu bestätigen. Drücken Sie die “AL ON/OFF” Taste (B2) um den Alarm zu aktivieren oder zu deaktivieren. “ ” wird auf dem LCD angezeigt, wenn der Alarm aktiviert ist. Drücken Sie die “SNOOZE / LIGHT” Taste (B4) während des Alarms um den Schlummeralarm zu aktivieren, (“... - Seite 9 Temperaturbereich: -10 bis 50°C Temperatur-Messeinheit: °C oder °F [wechselbar] Luftfeuchtigkeitsbereich: 20% bis 99% Außendaten: Übermittlungsreichweite: 100m @ 433MHz (im Freien) Temperaturbereich: -20 ~ 50°C Luftfeuchtigkeitsbereich: 20% bis 99% Wetterstationgröße: B92x H152 x T45 mm Thermo-Außensendergröße: B55 x H111 x T16 mm Batterieanforderungen: Wetterstation [Innen]: 2 x AA Batterien...
