24. Temperatursensoren.
Es können handelsübliche NTC-Fühler (10 kOhm bei 25 Grad Celsius) direkt an den Eingängen IB bis IG der SPS angeschlossen werden (siehe
Anschlussplan). Der Messbereich beträgt -25 bis + 85 Grad Celsius.
25. Montageort der Temperatursensoren.
Die Temperatursensoren sollten in einer UP-Dose montiert werden, wir empfehlen diesen von innen an den Blinddeckel zu kleben, damit eine
schnellere Erfassung der Raumtemperatur erfolgen kann. Für den Montageort im Raum gelten die Vorgaben zur Positionierung von
Raumthermostaten.
Denkbar wäre auch die Unterbringung hinter einem Lichtschalter an der Türe (hier könnte der Fühler von innen an die Wippe geklebt werden),
26. Thermoelektrische Stellantriebe.
Es können handelsübliche thermoelektrische Stellantriebe mit einer Anschlussspannung von 24 V DC (Betriebsart: stromlos geschlossen)
angesteuert werden.
Über die absolut verschleißfreien und geräuschlosen Transistorausgänge der Steuerung werden die Stellantriebe mit einer stetigen
Pulsweitenmodulation (PWM) angesteuert.
!!! Hinweis: 230 Volt Stellantriebe können auch angesteuert werden, wenn Relais zwischengeschaltet werden !!!

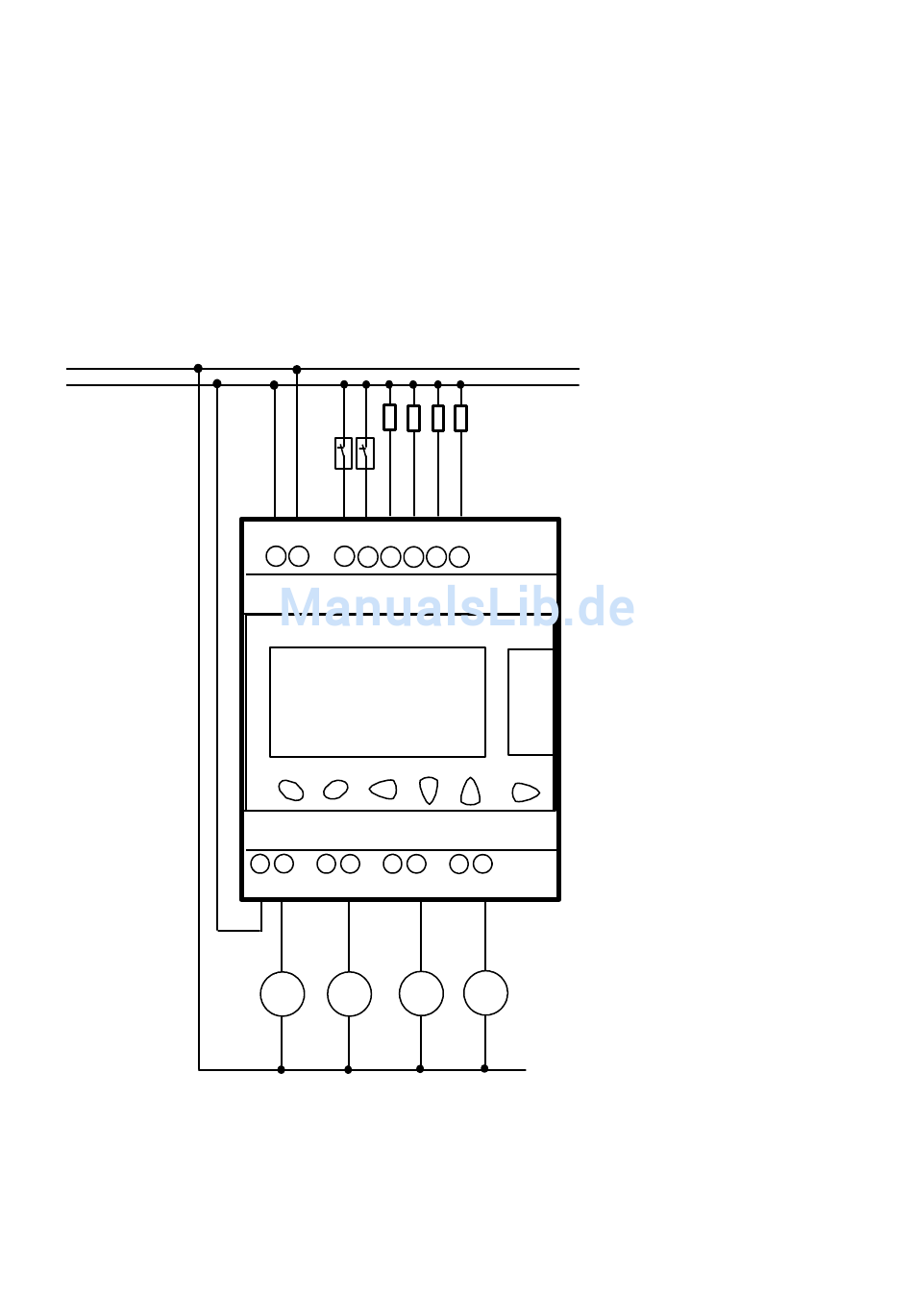

27. Anschlussplan:
F1-F10 Fensterkontakte (Durchgeschaltet bei geschlossenem Fenster)
-
+
24VDC
Stromversorgung für
die Temperaturfühler
und Fensterkontakte.
Achtung !!! Es muss
ein Netzteil mit einer
sehr stabilen Ausgangs-
spannung verwendet
werden.
Unsere Emfpehlung:
Phönix STEP-
PS/1AC/24VDC/2,5
S1
S2
S3
F1
F2
+ -
I1 I2 IB IC ID IE
24VDC
crouzet
millenium 3
-
A
B
ESC
TRANSISTOROUTPUT: 0,5 A
+
O1
O2
O3
K1
K2
K3
S4
S1-S4
Raumtemperaturfühler
(Montage in UP-Dose)
DC INPUT
XD26
+
OK
O4
K4
