Inhaltsverzeichnis
Verwandte Anleitungen für Harley Benton Powerplant Junior
Inhaltszusammenfassung für Harley Benton Powerplant Junior

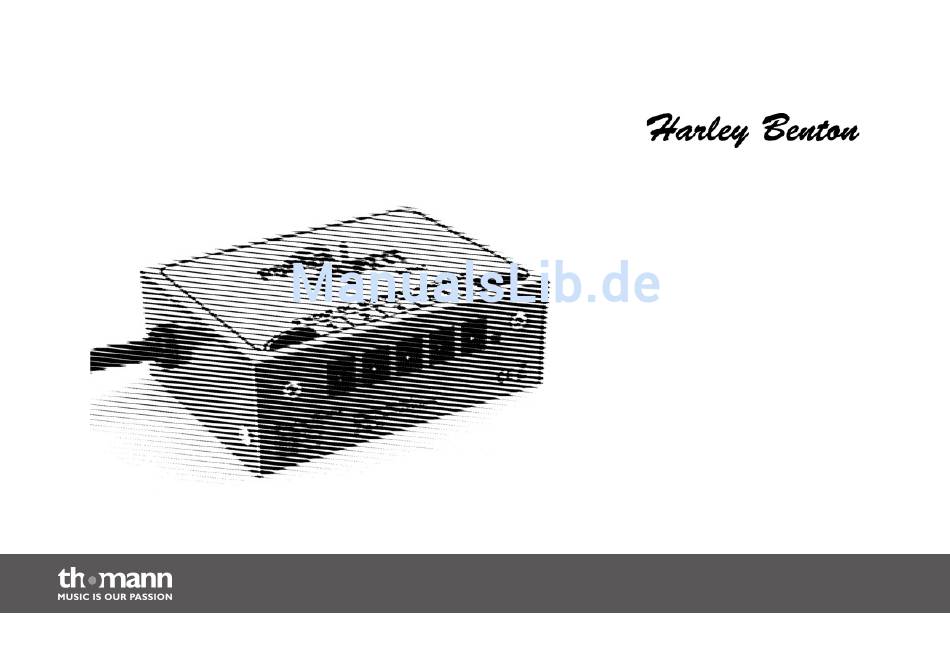

- Seite 1 Powerplant Junior netzteil bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.02.2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Installation und Inbetriebnahme....................10 Komponenten und Funktionen......................15 Technische Daten............................ 17 Umweltschutz............................18 Powerplant Junior... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu Sach- und Umwelt‐ schäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor einer Gefahrenstelle. Powerplant Junior...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät erzeugt aus der Netzspannung eine Schutzkleinspannung, beispielsweise zur Ver‐ Gebrauch sorgung von Effektpedalen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungs‐ anleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 7 Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Powerplant Junior...
- Seite 8 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 9 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Powerplant Junior...
-
Seite 10: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 11 Schließen Sie – wie in der Zeichnung dargestellt – einen Stecker des Standardkabels an den 9- V-Stromversorgungseingang eines Effektpedals an, den anderen Stecker an eine 9-V-Aus‐ gangsbuchse des Netzgeräts. Um eine Überlastung des Netzgeräts zu vermeiden, darf der Stromverbrauch jedes einzelnen Effektpedals 120 mA nicht überschreiten. Powerplant Junior...
- Seite 12 Installation und Inbetriebnahme Y-Kabel für Geräte mit höherem Stecken Sie – wie in der Zeichnung dargestellt – den einzelnen Stecker in den 9-V-Stromversor‐ Stromverbrauch gungseingang eines Effektpedals, die beiden zusammenhängenden Stecker des Y-Kabels in zwei 9-V-Ausgangsbuchsen des Netzgeräts. Um eine Überlastung des Netzgeräts zu ver‐ meiden, darf der Stromverbrauch des Effektpedals 240 mA nicht überschreiten.
- Seite 13 Kabels an den Stromversorgungseingängen der Effektgeräte an, den Eingangsste‐ cker des Kabels an einer 9-V-Ausgangsbuchse des Netzgeräts. Der Stromverbrauch aller am seriellen Kabel angeschlossenen Effektgeräte darf 120 mA nicht übersteigen; bei gleichartigen Effektpedalen darf jedes einzelne also maximal 24 mA verbrauchen. Powerplant Junior...
- Seite 14 Installation und Inbetriebnahme netzteil...
-
Seite 15: Komponenten Und Funktionen

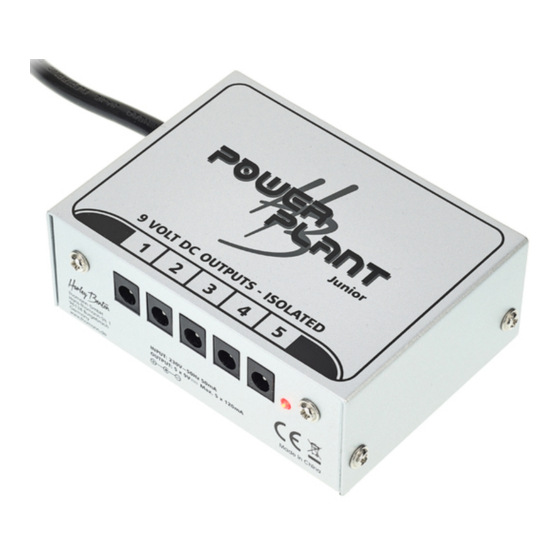

Komponenten und Funktionen Komponenten und Funktionen Powerplant Junior... - Seite 16 Komponenten und Funktionen 1…5 Ausgangsbuchsen für 9 V 6 Rote Kontrollleuchte. Zeigt an, dass das Gerät mit der Netzspannung versorgt wird. netzteil...
-
Seite 17: Technische Daten
Technische Daten Energieversorgung 230 V (AC), 50 Hz Stromaufnahme 30 mA Ausgangsspannung 5 × 9 V (DC) Ausgangsstrom 5 × 120 mA Abmessungen (B × T × H) 116 mm × 77 mm × 38 mm Gewicht 920 g Powerplant Junior... -
Seite 18: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 20 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
