Inhaltszusammenfassung für Unical E8

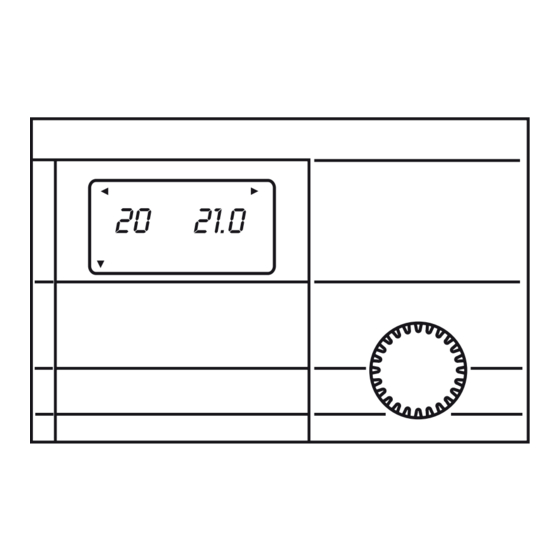

- Seite 1 SYSTEM-MANAGER E8 Bedienungsanleitung für den BetreiBer...
-
Seite 2: Inhaltsverzeichnis
3 Besondere Hinweise für den Betreiber................................3 4 Sicherheits-Hinweise ....................................3 5 HEIZUNGSBETRIEB UND BEDIENUNG: ............................... 4 Zur Beachtung ......................................4 6 BESCHREIBUNG der KESSEL- und HEIZUNGSREGELUNG Typ vom E8..................5 Bedienung, Bedienebenen, Bedienelemente..............................5 Installationsebene....................................... 6 . Veränderung von Eibnstellungenn ................................7 Einstellbereiche ...................................... -
Seite 3: Leitsymbole
Eine unzulängliche und unsachgemäße Installation kann Schäden für Personen , Tiere und Gegenstände zur Folge haben, für die die UNICAL keine Haftung übernimmt. Die UNICAL Gas-Brennwert Heizkesselkessel dürfen nur für den in dieser Anleitung angegebenen Bestimmungszweck installiert werden. Jede andere Verwendung gilt als nichtbestimmungsgemäss und liegt außerhalb jeglicher Garantieansprüche. -
Seite 4: Heizungsbetrieb Und Bedienung
Es wird empfohlen, den pH-Wert des Wassers in der Anlage regelmäßig (mindestens zweimal pro Jahr) zu prüfen zu lassen. UNICAL übernimmt keine Gewährleistung für Schäden, die infolge von Bildung von Kesselstein oder durch korrosives Wasser entstehen. Dem Heizungswasser sind keine Dichtmittel zuzufügen, da sich im Wärmetauscher unerwünschte Ablagerungen bilden können. -
Seite 5: Beschreibung Der Bereiche Und Bedienebenen Der Kesselsteuerung Und Temperaturregelung E8
Allgemeine Hinweise 6 - BEsCHREIBuNg DER BEREICHE uND BEDIENEBENEN DER KEssELsTEuERuNg uND TEmPERATuRREgELuNg E8 siehe hierzu auch die weiteren detailierten Hinweise in der mitgelieferten Bedienungsanleitung des Regler-Herstellers! BEREICHE: BEDIENEBENEN: Allgemein: Die Einstellwerte in den verschiedenen Bereichen sind in Bedienebenen sortiert: Zusammenfassung einer Auswahl von Werten: Test der Steuerung =>... -
Seite 6: Installationsebene
Vorgaben dieser BEDIENUNGSANLEITUNG Einstellung der Parameter: sowie auch nach der Anleitung und Vorgaben SPRACHE - UHRZEIT - JAHR - MONAT - TAG des Herstellers der “SYSTEM-MANAGER E8”- REGELUNG erfolgen. Die IMPIA-WAHL bleibt bestehen! Die restlichen Parameter sind bereits eingestellt. -
Seite 7: Parametereinstellung
Gebrauchsanweisung BEDIENEBENEN und allgemeine VERÄNDERUNG der EINSTELLUNGEN: DATUM - UHRZEIT Parametereinstellung: Bedienklappe auf, Regler Drehgeber nach schaltet i. d. Bedienmodus links ANZEIGEN 2 Sekunden warten- Displayanzeige ZURÜCK FERIEN Drehgeber Drehgeber Drehgeber nach nach nach rechts rechts rechts Prog-Taste Prog-Taste Prog-Taste drehen drehen drehen... -
Seite 8: Einstellbereiche
Gebrauchsanweisung ALLGEMEINE EINSTELLBEREICHE: BEDIENEBENE BEZEICHNUNG EINSTELLUNG ZEIT / DATUM UHRZEIT 00:00 - 24:00 Aktuelle Stunden/Minuten blinken und können verstellt werden JAHR XXXX Aktuelles Jahr einstellen MONAT 01 - 12 Aktuellen Monat einstellen 01 - 31 Aktuellen Tag (Datum) einstellen FERIEN JAHR START XXXX Aktuelles Jahr “Ferienstart”... - Seite 9 Gebrauchsanweisung “SERVICE” ALLGEMEINE EINSTELLBEREICHE - PARAMETER: (KUNDENDIENST): Bedienklappe auf, Regler Drehgeber Drehgeber schaltet i. d. Bedienmodus nach links nach links 2 Sekunden warten- SERVICE ANZEIGEN Displayanzeige Prog-Taste dr cken- Auswahl Drehgeber Drehgeber nach nach rechts rechts Prog-Taste Prog-Taste drehen drehen dr cken- dr cken- Auswahl...
-
Seite 10: Einstellbereiche Für Den Service
Gebrauchsanweisung “SERVICE” ALLGEMEINE EINSTELLBEREICHE - PARAMETER: (KUNDENDIENST): BEDIENEBENE BEZEICHNUNG RELAIS TEST RELAIS 00 Kein Relais RELAIS 01 A1: Pumpe Heizkreis 1 RELAIS 02 A2: Pumpe Heizkreis 2 RELAIS 03 A3: Warmwasser-Ladepumpe RELAIS 04 A4: Mischer “AUF” - Heizkreis 2 RELAIS 05 A5: Mischer “ZU”... -
Seite 11: Allgemeine Einstellbereiche Und Parameter-Anzeigen
Gebrauchsanweisung “ ANZEIGEN”: ALLGEMEINE ANZEIGEWERTE - PARAMETER: Bedienklappe auf, Regler schaltet i. d. Bedienmodus 2 Sekunden warten Displayanzeige SOLAR / MF Drehgeber Drehgeber Drehgeber nach nach nach rechts rechts rechts drehen drehen Prog-Taste Prog-Taste Prog-Taste Prog-Taste drehen dr cken- dr cken- dr cken- dr cken- Auswahl... - Seite 12 T-WW Warmwassertemperatur Einspeisung Verlassen der Ebene - Prog-Taste drücken => Wert speichern ZURÜCK EMPFEHLUNG: In Ergänzung zu dieser Bedienungsanleitung sollten für weitere wichtige Detailinformationen und Funktionsmerkmale die Original-Bedienungsanleitung vom Hersteller des Reglers “SYSTEMMANAGER E8” oder vom UNICAL Kessel-Lieferanten angefordert werden!
- Seite 13 Gebrauchsanweisung “BETREIBER” ALLGEMEINE EINSTELLBEREICHE - PARAMETER: (Benutzer): Bedienklappe auf, Regler Drehgeber schaltet i. d. Bedienmodus nach rechts BETREIBER drehen 2 Sekunden warten Displayanzeige SOLAR / MF Drehgeber Drehgeber Drehgeber nach nach nach rechts drehen rechts drehen rechts drehen Prog-Taste Prog-Taste Prog-Taste drücken- drücken-...
- Seite 14 Gebrauchsanweisung “BETREIBER” ALLGEMEINE EINSTELLBEREICHE - PARAMETER: (Benutzer): BEDIENEBENE BEZEICHNUNG EINSTELLUNG WERTEBEREICH Standard Einstellung HEIZUNGSANLAGE SPRACHE Nach Ausführung ITAL KONTRAST Einstellen der Intensität der Anzeige (-20) / (20) AUSWAHL-ANZEIGE Auswahl einer zusätzl. Anzeige im Standardbetrieb ---- HEIZPROGR. ANZ Auswahl d. Heizkreises 1/oder2 (01 ÷...
-
Seite 15: Allgemeine Einstellbereiche - Parameter: "Zeitprogramme"
Gebrauchsanweisung “ZEITPROGRAMME”: ALLGEMEINE EINSTELLBEREICHE - PARAMETER: Bedienklappe auf, Regler schaltet i. d. Bedienmodus Drehgeber nach rechts drehen Tage ausw hlen: 2 Sekunden warten- WE-Betriebszeit Displayanzeige Ein-/ Ausschaltzeit-Einstellung ZIRKP-PROG Drehgeber nach rechts drehen Drehgeber nach rechts drehen HEIZPROG 1 Drehgeber nach rechts drehen HEIZPROG 2 Drehgeber... - Seite 16 Gebrauchsanweisung “FACHMANN” (Service): ALLGEMEINE EINSTELLBEREICHE - PARAMETER: Bedienklappe auf, Regler Drehgeber schaltet i. d. Bedienmodus nach rechts FACHMANN drehen Sekunden warten Displayanzeige Drehgeber Drehgeber Drehgeber nach nach nach rechts drehen rechts drehen rechts drehen Prog-Taste drücken- Auswahl KURVE 11-T2 WE2 SPEICHER Wert ndern WE-DYN AB Wert ndern...
- Seite 17 Gebrauchsanweisung Bedienklappe auf, Regler Drehgeber schaltet i. d. Bedienmodus nach rechts FACHMANN drehen 2 Sekunden warten Displayanzeige Drehgeber Drehgeber Drehgeber nach nach nach rechts drehen rechts drehen rechts drehen Prog-Taste Prog-Taste Prog-Taste Prog-Taste dr cken- dr cken- dr cken- dr cken- Auswahl Auswahl Auswahl...
- Seite 18 Gebrauchsanweisung Bedienklappe auf, Regler Drehgeber schaltet i. d. Bedienmodus nach rechts FACHMANN drehen Sekunden warten Displayanzeige Drehgeber Drehgeber Drehgeber Drehgeber nach nach nach nach Prog-Taste rechts drehen rechts drehen rechts drehen rechts drehen drücken- Auswahl Prog-Taste dr cken- Prog-Taste dr cken- PAR HK CO 04 Prog-Taste dr cken- PAR HK CO 07...
- Seite 19 Gebrauchsanweisung “FACHMANN” (Service)”: ALLGEMEINE ANZEIGEWERTE - PARAMETER: BEDIENEBENE BEZEICHNUNG EINSTELLUNG Eingabe Einstellung HEIZUNGSANLAGE BUS-KENN-KESSEL ---- (01 ÷ 08) Bei Einstellung “01-08” wird der Regler als Heizmodul einer Kaskade genutzt BUS-KENNUNG 1 Heizkreis-Nummer (01 ÷ 15) BUS-KENNUNG 2 Heizkreis-Nummer (01 ÷ 15) AF - SPANNUNG Versorgung Aussenfühler (01 ÷...
- Seite 20 In Ergänzung zu dieser Bedienungsanleitung im schattierten Bereich ändern sich je sollten für weitere wichtige Detailinformationen nach Kesseltype und gebrauch ob als und Funktionsmerkmale die Original-Bedie-nun- Einzelkessel oder in Kaskade. gsanleitung vom Hersteller des Reglers “SY- STEMMANAGER E8” oder vom UNICAL Kessel-Lieferanten angefordert werden!
-
Seite 21: Weitere Funktionseinstellungen
Gebrauchsanweisung 6.1 - WEITERE FUNKTIONSEINSTELLUNGEN EINSTELLUNGSMÖGLICHKEITEN Die Gerade zwischen diesen Begrenzungspunkten stellt die DER HEIZKREISLÄUFE 1 / 2: Spannungskurve dar. UA => Ab dieser Spannung folgt WE = AUS); und muss Heizkreis-Funktionswahl mit fester Vorlauftemperatur, ausserhalb der gültigen Spannngswerte liegen). ohne Aussenfühler-Anschluss: Feste Einstellung der Vorlauftemperatur des gewählten TABELLE DER WÄHLBAREN SPANNUNGSKURVEN:... -
Seite 22: Sichtbare Fehlermeldung
6.3 - sICHTBARE FEHLERmELDuNgEN- uND BEsCHREIBuNg Am sYsTEmmANAgER E8 Bei Auftreten eines Fehlers in der Heizungsanlage, erscheint ein blinkendes Warndreieck und die zugehörige Fehlernum- mer im Display des Reglers. Die Bedeutung des angezeigten Fehlercodes kann der folgenden Tabelle entnommen werden. -
Seite 23: Schneller Leitfaden Zu Einstellungen
Zusammenfassung SCHNELLER LEITFADEN zu Einstellungen für den Fachmann und Betreiber Bedienklappe auf, Regler schaltet i. d. Bedienmodus Drehgeber nach FACHMANN rechts drehen 2 Sekunden warten Displayanzeige SOLAR / MF Drehgeber Drehgeber Drehgeber nach nach nach rechts drehen rechts drehen rechts drehen Prog-Taste dr cken- Auswah... - Seite 24 Eine fach- und sachgerechte Installation der UNICAL Heizkessel muss nach der jeweils gültigen Installations- und Betriebsanleitung durchgeführt werden. Die Anwendung und Einstellung des Reglers vom “Typ E8” gilt gleichermassen für alle in dieser Bedienungsanleitung aufgeführten “UNICAL Heizkessel-Typen”, jedoch müssen die unterschied-...
-
Seite 25: Notizen
NOTIZEN:... - Seite 26 NOTIZEN: NOTIZEN: NOTIZEN:...
- Seite 27 NOTIZEN: NOTIZEN: NOTIZEN:...
- Seite 28 46033 casteldario - mantova - italia - tel. +39 0376 57001 - fax +39 0376 660556 S.p.A. info@unical-ag.com - export@unical-ag.com - www.unical.eu Diese Unterlage entbindet nicht von einer detaillierten Planung nach den geltenden Normen und technischen Regeln. Technische Änderungen vorbehalten!
