Seite 1: Inhaltsverzeichnis
INHALTSVERZEICHNIS Leistungsmerkmale ........2 Programmverwaltung ....23 Gerätefront, Geräterückseite Programmverwaltung Fernbedienung Vorzugsprogramme (Favorit) Programme verschieben Programme sperren Installation, Anschlüsse ....5 Verbindung zu SAT-Antenne und TV Programme umbenennen SCART- Verbindung zum TV/Videorec. Programme löschen Cinch- Verbindung zum TV/Videorec. Programme sortieren Verbindung zu weiteren SAT-Receiver Schneller Editiermodus Anschluss an Dolby -Digital-Verstärker...
Seite 2: Leistungsmerkmale
Leistungsmerkmale • Digitale Bild - und Tonqualität • Volle MPEG2- und DVB-Kompatibilität • DiSEqC 1.2-Positionierer zur Rotoransteuerung (bis zu 128 Satellitenpositionen) • C/Ku-Band-Umschaltung für jede angeschlossene Antenne • Benutzerfreundliches On-Screen-Menu • Umfangreiches Editieren der Programme („Lieblingsprogramme“ festlegen, verschieben, sperren, umbenennen, löschen und sortieren) •...
Seite 3: Gerätefront, Geräterückseite
Gerätefront Taste Funktion Schaltet den Receiver „EIN“ und „AUS“ (Standby - Stromsparbetrieb) Schrittweise Programmumschaltung aufwärts/abwärts Lautstärkeregelung MENU Ruft das Hauptmenü für die Bildschirmführung (OSD) auf Aktiviert und löst die angewählte Funktion im Menü aus / Programmliste EXIT Dient zum Verlassen eines Menüs Geräterückseite Anschluß...
Seite 4: Fernbedienung
Fernbedienung Taste Funktion Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby) Schaltet den Ton stumm. 1. Direkt-Anwahl der Programmplatznummer 2. Eingabe von Werten bei der Programmierung im Menü. Schaltet zwischen TV- und Radio-Programmliste um. Schaltet zum vorher eingeschalteten Programm zurück Ruft die persönlich erstellte Favoritenprogrammliste auf.
Seite 5: Installation, Anschlüsse
Installation/Anschluss des Receivers Zum Empfang digitaler Satelliten-Signale benötigen Sie eine digitaltaugliche Satellitenanlage. Diese besteht aus einer Außeneinheit („Schüssel“) mit einem Universal-LNB. Sollte Ihr TV -Gerät eine S-VHS-Buchse besitzen, sollten Sie diese Anschlussmöglichkeit jeder anderen vorziehen. Über die Verbindung mit einem S-VHS -Kabel wird die beste Bildqualität erreicht! Der DVR verfügt über eine zweite Scartbuchse zum Anschluss eines Videorecorders oder eines analogen Satellitenreceivers.
Seite 6: Cinch- Verbindung Zum Tv/Videorec
Cinch- Verbindung zum TV oder Videorecorder Anschluss eines zweiten Satellitenreceivers...
Seite 7: Anschluss An Einen Digial-Audio-Verstärker
Anschluss an einen Digial-Audio-Verstärker...
Seite 8: Das Bildschirm-Menü (Osd)
Das Bildschirm-Menü (OSD) Nachdem die Installation abgeschlossen und der Receiver mit allen Geräten verbunden wurde, erscheint nach dem Einschalten das OSD-Menü. Drücken Sie dazu die Taste MENU auf der Fernbedienung. Das Hauptmenü zeigt folgende Auswahlpunkte: - Programmverwaltung - Programmführer (EPG) - Timer - Installation - Geräte - Informationen...
Seite 9: Einstellungen/Installation
Installation/Einstellungen Die Auswahl INSTALLATION enthält folgende 5 Untermenüs: - Antennenkonfiguration - Programmsuche - Systemeinstellung - Kindersicherung - Werkseinstellung - Software Upgrade Antennenkonfiguration (1) DiSEqC 1.2 Wenn Sie keinen DiSEqC 1.2-Rotor besitzen, überspringen Sie dieses Kapitel 1) Antenne: Sie können bis zu 16 unterschiedliche Antennenkonfigurationen in Verbindungen mit verschiedensten SAT-Umschaltern vornehmen.
Seite 10 müssen Ihnen bekannt sein. 5) SAT-Schalter: Hier können Sie festlegen, welche Umschalter Sie zum Empfang verschiedener Satellitenpositionen verwenden. 0/12 Volt-, 14/18 Volt- und 22kHz-Umschaltungen spielen in digitalen Empfangsanlagen keine Rolle mehr. Um Fehlfunktionen zu vermeiden, setzen Sie die Einstellungen stets auf „Nein“. Verwenden Sie einen 2-fach- oder 4-fach-DiSEqC-Schalter, legen Sie hier fest, über welchen Eingang des DiSEqC-Schalters Sie den Satelliten empfangen.
Seite 11: Antennenkonfiguration (Standard)
8) Limits aufheben: Um die gespeicherten Ost- und West-Limits zu löschen, drücken Sie die OK-Taste. Achtung: Der DiSEqC-Rotor kann sich nun wieder uneingeschränkt bewegen! Die Antenne könnte durch Hindernisse, wie Geländer, Äste oder Hauswände, beschädigt werden! Nachdem Sie alle notwendigen Änderungen vorgenommen haben, drücken Sie die Taste EXIT. Anschließend bestätigen Sie mit OK, ob alle Änderungen übernommen werden sollen oder nicht.
Seite 12: Programmsuche (Diseqc 1.2)
5) SAT-Schalter: Hier können Sie festlegen, welche Umschalter Sie zum Empfang verschiedener Satellitenpositionen verwenden. 0/12 Volt-, 14/18 Volt- und 22kHz-Umschaltungen spielen in digitalen Empfangsanlagen keine Rolle mehr. Um Fehlfunktionen zu vermeiden, setzen Sie die Einstellungen stets auf „Nein“. Verwenden Sie einen 2-fach- oder 4-fach-DiSEqC-Schalter, legen Sie hier fest, über welchen Eingang des DiSEqC-Schalters Sie den Satelliten empfangen.
Seite 13 2) Satellit: Zum Auswählen des gewünschten Satelliten drücken Sie die Lautstärketasten oder die OKTaste um eine Auswahlliste anzuzeigen. Auf der rechten Seite des OSD sehen Sie Informationen des ausgewählten Satelliten. EDIT MODE: Möchten Sie die vorprogrammierten Werte, wie Frequenz, Symbolrate, Polarisation, 22 KHz usw.
Seite 14: Programmsuche (Standard)
Programmsuche (2) Standard 1) Antenne: Wählen Sie eine der 16 Antennenkonfigurationen aus. 2) Satellit: Zum Auswählen des gewünschten Satelliten drücken Sie die Lautstärketasten oder die OK-Taste um eine Auswahlliste anzuzeigen. Auf der rechten Seite des OSD sehen Sie Informationen des ausgewählten Satelliten. 3) Edit Mode: Möchten Sie die vorprogrammierten Werte, wie Frequenz, Symbolrate, Polarisation, 22 KHz usw.
Seite 15: Systemeinstellung
Systemeinstellungen In diesem Menu haben Sie die Möglichkeit, OSD-Voreinstellungen zu verändern und den Receiver an seine „technische Umgebung“ (TV/Videorecorder …) anzupassen. Die Auswahl und Veränderungen nehmen Sie mit den Steuertasten und der OK-Taste vor. OSD-Farbe: Wählen Sie für die Darstellung aller Bildschirm-Menüs eine Farbe aus. OSD-Sprache: Wählen Sie für die Darstellung aller Bildschirm-Menüs eine Sprache aus.
Seite 16: Kindersicherung
Bildschirmformat: Stellen Sie hier das Bildschirmformat Ihres TV-Gerätes ein. Zur Auswahl steht das Seitenverhältnis 16:9 oder 4:3. TV-Typ: Die Farbnorm in Europa ist – bis auf wenige Ausnahmen – PAL. In den USA und Japan verwendet man NTSC. Lautstärke: Schalten Sie diese Option auf EIN, wird die Lautstärke jedes einzelnen Programmplatzes automatisch gespeichert.
Seite 17 Achtung: Notieren Sie sich bitte das neue Passwort und bewahren Sie es an einem sicheren Ort auf. Anwenden der Kindersicherung: 1) Nachdem Sie die Funktionen Kindersicherung aktiviert haben, öffnen Sie das Menü Programmverwaltung. 2) Drücken Sie die Taste MENU und wählen Sie „Sperren“.
Seite 18: Installationssperre
Installationssperre Einstellungen vor unerwünschtem Zugriff schützen 1. Geben Sie das Passwort ein 2. Gehen Sie auf „Installation sperren“ und wählen Sie „Ja“ 3. Geben Sie ggfs. ein neues Passwort 4. Bestätigen Sie das neue Passwort durch erneute Eingabe 5. Schließen Sie die Menüs und schalten Sie den Receiver aus 6.
Seite 19: Der Tägliche Gebrauch: Sat-Tv Und Sat-Radio
Der tägliche Gebrauch: SAT-TV und SAT-Radio Im Folgenden werden die wichtigsten Grundfunktionen und Bildschirmeinblendungen (OSD) ausführlich beschrieben. Wenn Sie einen Kanal auswählen, zu dem Sie keinen Zugang haben, erhalten Sie eine Mitteilung auf dem Bildschirm. Diese Mitteilung variiert je nach Art des verschlüsselten Programms und hängt vom jeweiligen Programmanbieter ab.
Seite 20: Funktion „Kanalrücksprung
Pausen-Funktion Mit der Taste PAUSE können Sie das angezeigte Fernsehbild „einfrieren“ (Standbild). Durch nochmaliges Drücken dieser Taste, können Sie das Standbild verlassen und zum normalen Fernsehbild zurückkehren. Kanalsprung Mit der Taste <PR können Sie zum vorherigen Programmplatz zurückspringen. TV-/Radio-Modus Schauen Sie gerade ein TV-Programm, können Sie durch Betätigung der TV/RADIO-Taste in den Radio-Betrieb wechseln.
Seite 21: Lautstärke Und Audio-Einstellungen
Lautstärke und Audio-Einstellungen 1) Lautstärke: Zum Regeln der Lautstärke verwenden Sie die Tasten <> auf der Fernbedienung. Hinweis: Die Lautstärke ist in 18 Stufen regelbar. Stellen Sie die Grundlautstärke Ihres TV-Gerätes so ein, dass Sie einen optimalen Regelbereich mit der Fernbedienung Ihres Receivers erreichen 2) Mute: Um den Ton sofort Stumm zuschalten , drücken Sie die Taste...
Seite 22: Sat-Position
Position Nur für Motorgesteuerte- Empfangsanlagen: Sollte es erforderlich sein, die Antennenposition zu optimieren, drücken Sie die Taste POSITION. Auf dem Bildschirm erscheint ein Balken, der die momentane Empfangsstärke des Signals anzeigt. Versuchen Sie mit den Tasten E oder W das Empfangsergebnis zu verbessern (DiSEqC 1.2-Rotor erforderlich!).
Seite 23: Programmverwaltung
Programmverwaltung Die einfache, umfangreiche und komfortable Verwaltung Ihrer Programme ist ein herausragendes Leistungsmerkmal Ihres Receivers! Das stetig wachsende Angebot neuer Satelliten und Programme erfordert mehr Flexilibität beim Sortieren interessanter und weniger interessanter Sender. Programmverwaltung Der Punkt „Programmverwaltung“ im Hauptmenü enthält die beiden Auswahlmöglichkeiten „TV-“ oder „Radio-Programme“.
Seite 24: Vorzugsprogramme (Favorit)
Vorzugsprogramme (Favorit) Hinweis: Wie dieses Menü aufgerufen wird, erfahren Sie auf der vorherigen Seite. Wählen Sie eines Ihrer Lieblingsprogramme aus dieser Programmliste aus und drücken Sie die Taste OK. Danach erscheint das Symbol 1 neben dem gewählten Programm. Möchten Sie dieses Programm aus Ihrer Vorzugsliste entfernen, drücken Sie erneut die OK-Taste.
Seite 25: Programme Sperren
Programm sperren Öffnen Sie das Menü TV-Programmverwaltung, drücken Sie MENU und wählen Sie dann „Programm sperren“. Mit dieser Funktion können Sie jedes beliebige Programm vor unerlaubten Zugriff sperren. Wählen Sie zuerst das zu sperrende Programm aus und drücken Sie die Taste OK. Neben dem Programm erscheint das Symbol.
Seite 26: Programme Löschen
Programm löschen Öffnen Sie das Menü TV- Programmverwaltung, drücken Sie MENU und wählen Sie dann „Löschen“. Diese Funktion erlaubt Ihnen das Löschen von Sendern. Wählen Sie Kanalnummer des zu löschenden Senders aus. Die Farbe der ausgewählten Nummer in der Programmliste wird gelb gekennzeichnet. Drücken Sie die Taste OK (die ursprüngliche Farbe erscheint wieder).
Seite 27: Festplatten-Recorder
FESTPLATTEN-RECORDER Der Receiver ist mit einer Festplatte ausgestattet und ist in der Lage, ein Programm aufzuzeichnen und gleichzeitig ein bereits aufgezeichnetes Programm abzuspielen. Es ist nicht möglich ein Programm z.B. SAT1 zu sehen und ein anders Programm aufzunehmen z.B. ZDF. Sollten Sie beim Aufzeichnen eines Programms eine Szene versäumen, können Sie ohne die laufende Aufnahme zu unterbrechen, zur verpassten Szene zurück spulen und diese ansehen! Danach können Sie die laufende Aufnahme weiter anschauen.
Seite 28 Time-Shift-Mode - FF, REW (Bildsuchlauf) Drücken Sie während der Wiedergabe des zuvor aufgenommenen Programms wiederholt die FF-Taste, wird das Bild in 4-, 8-, 16-facher und normaler Geschwindigkeit angezeigt. Den Bildsuchlauf können Sie auch rückwärts mit der Taste REW starten. Die Geschwindigkeit wird im Bildschirm oben links durch >>, >>>...
Seite 29: Wiedergabemodus
Info-Bar Drücken Sie während der Aufnahme die Taste INFO, erscheint der Info-Bar auf dem Bildschirm. Die Anzeige bleibt so lange eingeblendet, bis Sie EXIT drücken. Aus der Info-Bar können Sie u.a. ersehen, wie viel Festplattenspeicher noch für weitere Aufnahmen verfügbar ist, Gesamtaufnahmezeiten oder Abspielposition. Ist der Info-Bar eingeblendet, können Sie mit den Lautstärke-Tasten die Abspielposition auswählen.
Seite 30: Timer-Aufnahme
3.) FF, REW, Pause, Jump Möchten Sie eine Szene in Einzelbildern betrachten, drücken Sie die Taste PAUSE nacheinander. Drücken Sie während der Wiedergabe des zuvor aufgenommenen Programms wiederholt die FF-Taste, wird das Bild in 4-, 8-, 16-facher und normaler Geschwindigkeit angezeigt. Den Bildsuchlauf können Sie auch rückwärts mit der Taste REW starten.
Seite 31: Aufnahmen-Übersicht
Aufnahmen-Übersicht Drücken Sie – während Sie SAT-TV sehen – auf die PLAY -Taste, erscheint die Auflistung aller gespeicherten Sendungen. Aufnahmenverwaltung Das Menü Aufnahmenverwaltung zeigt Ihnen einen Gesamtüberblick über alle aufgezeichneten Sendungen mit zusätzlichen Details und Änderungsmöglichkeiten (Bewegen, Löschen, Umbenennen, Formatierung). Wählen Sie aus dem Hauptmenü...
Seite 32: Epg (Electronic Program Guide)
EPG (Electronic Program Guide) Der EPG ist eine „Elektronische Programmzeitung“ für TV- und Radiosender, der Ihnen zusätzliche Informationen zum jeweiligen Programmpaket liefert. Sie erhalten beispielsweise den Titel der aktuellen Sendung oder Radio-Titel. In einer Übersicht finden Sie auch die Vorschau kommender Sendungen des Programmanbieters.
Seite 33: Datum/Uhrzeit Einstellen
Timer (Time Reservation) Es gibt verschiedene Möglichkeiten den Timer zu programmieren, um eine oder mehrere Sendungen aufzuzeichnen. Die einfache Bedienung des Timers ist ein weiteres herausragendes Merkmal des Receivers. Um das automatische Ein- und/oder Ausschalten des Receivers zu aktivieren, wählen Sie „JA“ und geben Sie die Ein- und Ausschaltzeit ein.
Seite 34: Antenneneinstellung
Antenneneinstellung berechnen Die millimetergenaue Ausrichtung der Antenne auf den gewünschten Satelliten ist die Voraussetzung, dass Sie überhaupt einen einwandfreien Empfang erhalten. Zum Ausrichten der Antenne steht Ihnen die Hilfefunktion „Antenneneinstellung berechnen“ zur Verfügung. Das Ergebnis der Berechnungen ist der genaue Neigungs- und Richtungswinkel (Elevation und Azimut).
Seite 35: Display-Erläuterungen
Elevationswinkel: Viele SAT-Antennen haben hinter dem Reflektor („Spiegel“) eine Skalierung,die meistens von 20° – 50° reicht. In Norddeutschland liegen die Elevationswerte bei ca. 28°, in Süden um 35°. Hinweis: Der Antennenmast muss genau senkrecht stehen! Azimutwinkel: Der Azimut ist der Richtungswinkel, die Gradeinteilung finden Sie auf einem Kompass.
Seite 36: Fehlersuchhilfen
Fehlersuchhilfen Fehler Fehlerbeseitigung • Keine Anzeige am Receiver Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. • Kein Bild; Prüfen, ob der F-Stecker Massekontakt mit der Abschirmung des Antennenkabels hat (am Receiver u. LNB) Anzeige am Bildschirm : Prüfen ob AV eingeschaltet ist (bei Scart) „Kein Signal“...

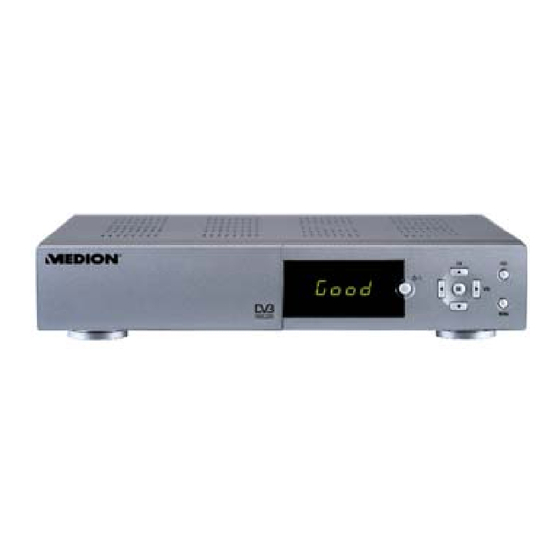

Medion MDS 4000 FH Bedienungsanleitung
