Inhaltszusammenfassung für Gaslock INDY-CATOR

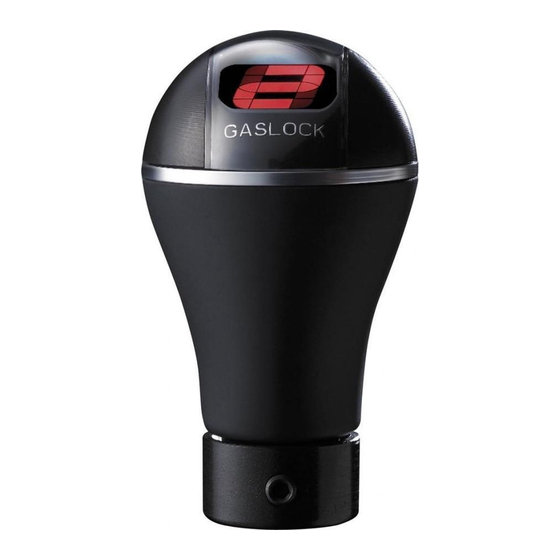

- Seite 1 Digitale Ganganzeige (7 LED) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 3 ............Über den INDY-CATOR (7 LED) Seite 4 ............Inhalt der Verpackung Seite 5 ............Schaltknaufmontage Seite 6 ............Programmierung Seite 8 ............Fehlerbehebung... -
Seite 3: Über Den Indy-Cator (7 Led)
Über den INDY-CATOR GEAR Über den INDY-CATOR (7 LED) Zuerst möchten wir Ihnen die Funktionsweise Sollten die Gänge wider Erwarten nicht korrekt der digitalen Ganganzeige erläutern: angezeigt werden, bitten wir Sie, die Program- mierung bei betriebswarmem Motor/Getriebe Diese arbeitet nach dem Prinzip der Differenz- zu wiederholen. -
Seite 4: Inhalt Der Verpackung
Inhalt der Verpackung Schaltknauf mit Klemmring (1) Innensechskantschlüssel (4) Referenzbox (3) Madenschrauben - mit Stromversorgungsleitungen lang und kurz (5) Datenkabel (2) Kabelanschlussklemmen (6) Kabelbinder (7) Abb. 1... -
Seite 5: Schaltknaufmontage
Schaltknaufmontage 1.1.1 (rot an 12 Volt vom Zündschloss, schwarz Demontage des originalen Schaltknaufes und an Masse); hier können die mitgelieferten des Schaltsacks: Kabelklemmen verwendet werden. Mögliche Positionierung für Referenzbox finden. Diese LED Schaltknauf und Schaltsack montieren Fläche zum Aufkleben der Referenzbox (3) (das Datenkabel am Schaltknauf darf nicht entfetten und reinigen. -
Seite 6: Programmierung
Programmierung (Programmiert individuell die Schalthebelpo- 2.3.1 sitionen Ihres Autos - zur Gangerkennung und Fixierung der Referenzbox: Anzeige) Die Box sollte möglichst waagerecht in der Um- gebung des Schalthebels angebracht werden. 2.1.1 Beschriftung zeigt nach oben. (Abb. 4) Vor der Programmierung sollte das Fahrzeug auf möglichst ebener Fläche stehen. - Seite 7 5 > bitte den fünften Gang einlegen die 1. (hat das Fahrzeug nur 4 Gänge - Anzeige ignorieren u. 4. Gang belassen) Ihre Indy-Cator-Ganganzeige ist nun fertig 6 > bitte den sechsten Gang einlegen programmiert und betriebsbereit. (hat das Fahrzeug keinen 6. Gang - Bitte stellen Sie den Motor aus.
-
Seite 8: Fehlerbehebung
Fehlerbehebung Sollte eine Neuprogrammierung notwendig sein, drücken Sie den Knopf der Referenzbox bis „C“ im Display erscheint und beginnen wie auf Seite 6 beschrieben. Anzeige zeigt nur umlaufenden Ring Gänge nicht programmiert Gänge programmieren Gänge werden nicht richtig erkannt - werden falsch angezeigt Schaltknauf lose? Referenzgehäuse lose? Gänge neu programmieren...
