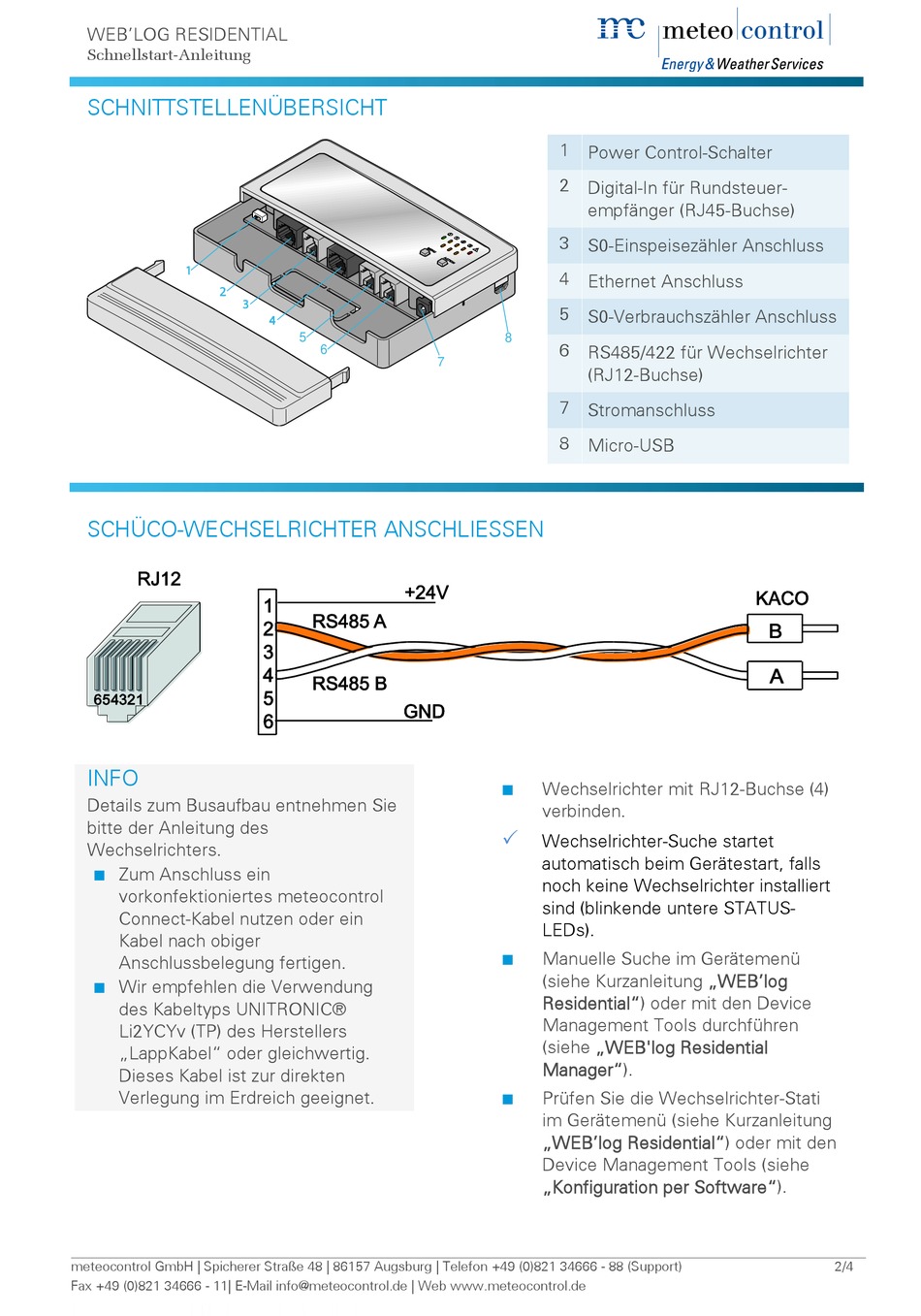

WEB'LOG RESIDENTIAL
Schnellstart-Anleitung
SCHNITTSTELLENÜBERSICHT
SCHÜCO-WECHSELRICHTER ANSCHLIESSEN
INFO
Details zum Busaufbau entnehmen Sie
bitte der Anleitung des
Wechselrichters.
Zum Anschluss ein
vorkonfektioniertes meteocontrol
Connect-Kabel nutzen oder ein
Kabel nach obiger
Anschlussbelegung fertigen.
Wir empfehlen die Verwendung
des Kabeltyps UNITRONIC®
Li2YCYv (TP) des Herstellers
„LappKabel" oder gleichwertig.
Dieses Kabel ist zur direkten
Verlegung im Erdreich geeignet.
meteocontrol GmbH | Spicherer Straße 48 | 86157 Augsburg | Telefon +49 (0)821 34666 - 88 (Support)
Fax +49 (0)821 34666 - 11| E-Mail info@meteocontrol.de | Web www.meteocontrol.de
5
6
7
1 Power Control-Schalter
2 Digital-In für Rundsteuer-
empfänger (RJ45-Buchse)
3 S0-Einspeisezähler Anschluss
4 Ethernet Anschluss
5 S0-Verbrauchszähler Anschluss
8
6 RS485/422 für Wechselrichter
(RJ12-Buchse)
7 Stromanschluss
8 Micro-USB
Wechselrichter mit RJ12-Buchse (4)
verbinden.
Wechselrichter-Suche startet
automatisch beim Gerätestart, falls
noch keine Wechselrichter installiert
sind (blinkende untere STATUS-
LEDs).
Manuelle Suche im Gerätemenü
(siehe Kurzanleitung „WEB'log
Residential") oder mit den Device
Management Tools durchführen
(siehe „WEB'log Residential
Manager").
Prüfen Sie die Wechselrichter-Stati
im Gerätemenü (siehe Kurzanleitung
„WEB'log Residential") oder mit den
Device Management Tools (siehe
„Konfiguration per Software").
