LSS DMX-View Handbuch
Inhaltszusammenfassung für LSS DMX-View
- Seite 1 Handbuch DMX-View LSS GmbH www.lss-lighting.de Am Eichenberg 1, 04600 Altenburg Tel.: +49 3447 835500 Fax: +49 3447 861779 Warnemünder Str. 1, 01109 Dresden Tel.: +49 351 79565690 Fax: +49 351 79565699...
- Seite 2 Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Die LSS GmbH haftet nicht für Schäden infolge von Fehlgebrauch sowie Reparaturen und Abände- rungen, die von dritter, nicht autorisierter Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt erstellt. Eine Haftung für leicht fahrlässige Fehler, z.B. Druckfehler, ist jedoch ausgeschlossen.
-
Seite 3: Inhaltsverzeichnis
Geräteübersicht..........................9 Diagnose-Display ........................9 Betriebsanzeigen ........................10 Anschlüsse ..........................10 Konfigurationsmenü ....................... 11 Konfiguration des DMX-View ................12 Menüsystem ..........................12 Eingabe von Parametern oder Zahlen ..................12 Eingabe von Namen oder IP-Adressen ................... 12 Speichern von Einstellungen ....................13 Legende zur Schematische Darstellung des Menüs .............. - Seite 4 DMX-View Wartung und Pflege ..................29 Wartung und Pflege des Akku ....................29 Ladezyklen ..........................29 Wärmeentwicklung beim Laden und im Betrieb ..............29 Fehlermeldungen oder Probleme mit dem Einschaltverhalten ..........29 Begriffe ......................31 Technische Daten ....................34 Allgemeine technische Daten....................34 Schnittstellen ..........................
-
Seite 5: Einleitung
Mit diesem Handbuch erhalten Sie Hinweise und Informationen über die Funktion und Konfigura- tion des DMX-View. Dieses Handbuch gilt für den DMX-View. Wie alle anderen Produkte aus dem Hause LSS GmbH unter- liegt der DMX-View einer ständigen technischen Weiterentwicklung. Deshalb werden hier unter Um- ständen Funktionen und Einstellungen beschrieben, die für den von Ihnen genutzten DMX-View nicht... -
Seite 6: Hinweise Zur Handhabung
DMX-View Hinweise zur Handhabung Der DMX-View ist für einen 24h Dauerbetrieb konzipiert. Dennoch sollten Sie folgendes beachten: Setzen Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck ein! Vermeiden Sie extreme mechanische Belastungen! Vermeiden Sie jegliche mechanische Einwirkungen auf das Display! ... -

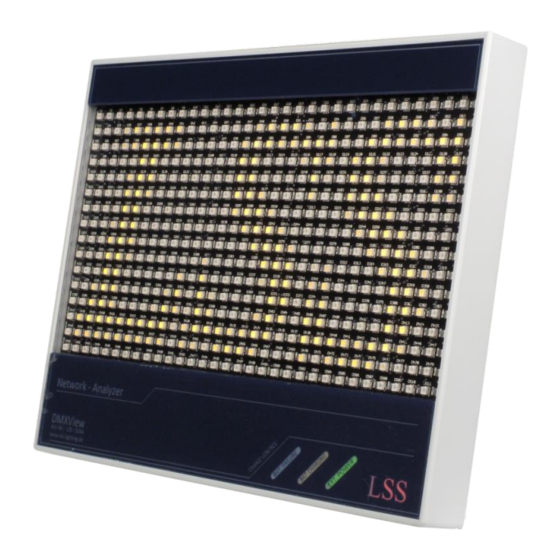

Seite 7: Der Dmx-View
überwacht und auftretende Fehler, wie zum Beispiel zeitliche Versätze, DMX-Instabilitäten („Fli- ckerFinder“) oder gar der Ausfall einzelner Kanäle, schnell erkannt werden. Der LSS DMX-View kann wahlweise mit einem externen Netzgerät oder mit einem intern verbau- ten Akku betrieben werden, der für eine Dauerleistung von mindestens zwei Stunden ausgelegt ist. -
Seite 8: Remotekonfiguration
Für alle LSS-Geräte wird die kostenlose Software ConfigCore empfohlen, die alle Features des DMX-View und anderer LSS-Geräte, aber auch Art-Net-Geräte anderer Hersteller unterstützt. Nur mit dieser Software ist es möglich, alle Geräte im Netzwerk aufzufinden und den DMX-View kom- plett remote zu konfigurieren. -
Seite 9: Anschluss-, Anzeige- Und Bedienelemente
DMX-View Anschluss-, Anzeige- und Bedienelemente Geräteübersicht Die Anschlüsse, Anzeigen und Bedienelemente des LSS DMX-View sind klar und strukturiert am Gehäuse angeordnet. Dadurch ist auch bei schlechten Lichtverhältnissen ein einfacher Anschluss von Steuerleitungen gewährleistet. Konfigurationsmenü Diagnose Display Anschlüsse Betriebsanzeigen Diagnose-Display Das Diagnose-Display stellt mit Hilfe von 512 LED ein komplettes Universe dar. Jede LED ist dabei exakt einem Kreis bzw. -
Seite 10: Betriebsanzeigen
DMX-View Betriebsanzeigen Die Betriebsanzeigen an der Frontseite geben die Situation der Spannungsversorgung und wieder. Farbe Bedeutung Bat. Failure Akkutemperatur zu hoch Ladeprozess wurde kurz vor Vollladung unterbrochen und neu gestartet → Akku abkühlen lassen (kann bis 1 Stunde dauern) Akku defekt (bei wiederholter Meldung) Bitte Gerät zum Service einschicken, Akku muss gewechselt werden. -
Seite 11: Konfigurationsmenü
Zweck enthält das Gerät ein blau-weiß leuchtendes 20x4 LCD-Display mit stromsparender LED- Hintergrundbeleuchtung und langer Lebensdauer. Die Lebensdauer wird noch um ein Vielfaches erhöht, wenn der Bildschirmschoner verwendet wird. Bedient wird das Menü mit vier Tasten, die bereits von anderen Geräten von LSS bekannt sind. Taste Bedeutung MENU Zugang zu Haupt- und Untermenüs... -
Seite 12: Konfiguration Des Dmx-View
DMX-View Konfiguration des DMX-View Menüsystem Das Menü wird mit den Tastern unterhalb des Menü-Displays bedient. Die Funktion der 4 Tasten wirkt sich im Detail je nach Menübedienung etwas unterschiedlich aus, ist im Prinzip aber immer gleich. Die Tasten ← und → haben eine Beschleunigungsfunktion, die beim Festhalten die Eingabe großer Zahlen erleichtert. -
Seite 13: Speichern Von Einstellungen
DMX-View Speichern von Einstellungen Wenn Parameter wirklich geändert wurden, zeigt dies ein dahinter an. Die Seite wird mit „Menu“ verlassen. Sind geänderte Parameter auf der Seite vorhanden, erfolgt die Rückfrage „Sa- ve?“. Wird diese mit „Ok“ beantwortet, werden die geänderten Parameter gespeichert und sofort wirksam. -
Seite 14: Grundzustand
Im Grundzustand scrollt das Menü des DMX-View durch verschiedene Diagnoseseiten. Diese Sei- ten geben einen schnellen Überblick über verschiedene Einstellungen und den Betriebszustand des Gerätes. Wenn die Tasten längere Zeit nicht betätigt werden, geht der DMX-View automatisch in den Grundzustand zurück. Anzeige von Universen und Subnets Ab der Software-Version 1.24 ist es nicht mehr möglich, manuell durch die Anzeigen des Grundzu-... -
Seite 15: Pin-Abfrage
Taste „Menu“ gedrückt werden. Das Hauptmenü ist unterteilt in Monitoring-Menüs, Konfigurationsmenüs und weitere Einstellungen. Auswahl Bedeutung View Auswahl der Netzwerk- und DMX-Monitore Config Auswahl des Menüs zur Einstellung des DMX-View Options Auswahl des Menüs zur Einstellung der Zusatzfunktionen Version Auswahl der Versionsinformationen MENU Rückkehr in den Grundzustand... -
Seite 16: View-Menü
View-Menü Mit den Monitoren im View-Menü erhalten Sie einen Überblick über die aktuellen Einstellungen des DMX-View. Aktuelle Ereignisse, Daten-In- und –Output werden ebenso dargestellt wie die Merge-Situation. Die Anzeigen im View-Menü verstehen sich als Monitore und sind in Echtzeit. Dadurch lassen sie sich problemlos als Überwachungs- und Diagnosetools einsetzen. -
Seite 17: View→Dmx
DMX-View View→DMX Dieser Monitor gibt einen Überblick über die Aktivitäten am DMX-In. Im Untermenü für Port 1 und 2 können die Signale für jedes Bit hexadezimal oder prozentual dargestellt werden. Die Ports 3 und 4 haben keinerlei Bedeutung. Anzeige Bedeutung DMX 1…4... -
Seite 18: View→Nwcount
DMX-View View→NWCount Dieses Auswahlmenü führt zu Monitoren, die einen Überblick über eigehende und ausgehende Daten und Datenpakete geben. Die Monitore geben ihre Informationen sehr umfangreich wieder, so dass man diese Informationen zur Netzwerkdiagnose nutzen kann. Anzeige Bedeutung Aufruf Netzwerkzähleranzeigen für empfangene Daten Aufruf Netzwerkzähleranzeigen für gesendete Daten... - Seite 19 DMX-View View→NWCount→Data Anzeige Bedeutung Empfangene Datenmengen Gesendete Datenmengen Pack./s Pakete pro Sekunde kByte Datenmenge in kByte MENU Rückkehr ins übergeordnete Menü...
-
Seite 20: Config-Menü
DMX-View Config-Menü Im Config-Menü können Sie die vielfältigen Einstellungsmöglichkeiten des DMX-View komfortabel ändern. Zu Ihrer eigenen Sicherheit müssen Sie vor jeder Änderung der Einstellungen diese Ände- rung auch bestätigen. Aufbau des Config-Menüs... -
Seite 21: Config→Routing
Menü aufrufen MENU Rückkehr ins übergeordnete Menü Config→Routing In diesem Menü wird das Merge-Verhalten des DMX-View festgelegt. Es können Daten von bis zu vier Ethernet- und einem DMX-Sendern zusammengefasst werden. Ausgegeben werden sie aber nur über den DMX-Port 2. Auswahl... -
Seite 22: Config→Dmx
Parameter einstellen MENU Rückkehr ins übergeordnete Menü/Parameter speichern Config→Network Im Network-Menü werden die auf dem Ethernet basierenden Netzwerkprotokolle eingestellt. Es ist zu beachten, dass der DMX-View nur Lichtprotokolle empfangen kann. Dem ist das Menü ange- passt. Config→Network→Light Auswahl Bedeutung Protocol Einstellung des Netzwerkprotokolls für Licht-Empfang:... - Seite 23 DMX-View Config→Network→IP Mode In diesem Menü wird der Erhalt der IP-Adresse eingestellt. Für Art-Net gibt es nach Art-Net Spezifi- kation 2 feste Möglichkeiten, 2.x.y.z und 10.x.y.z. Dabei wird die IP unter Einbezug der Hersteller- ID und der MAC-Adresse gebildet. Außerdem kann die IP-Adresse sowohl vollkommen frei als auch per DHCP eingestellt werden.
-
Seite 24: Config→Led
Off: MasterPort 2 PSU sendet sACN nach Standard E1.31 2009 MasterPort 2 PSU sendet sACN nach Standard E1.31 R0 Draft Art-Net wird als Broadcast gesendet. Wird der DMX-View in ADB-Anlagen Art-Net 255 eingebunden, ist diese Einstellung notwendig. Einstellung der Art-Net3 IP-Adresse. -
Seite 25: Options-Menü
DMX-View Options-Menü Im Menü Options werden die Zusatzeinstellungen des DMX-View festgelegt. Aufbau des Options-Menü... -
Seite 26: Options→Display
Hauptmenü-Pin 0…30000s (0 = aus) Remote DMX-View ist per Art-Net programmierbar Off: DMX-View ist nicht per Art-Net programmierbar Parameter einstellen MENU Rückkehr ins übergeordnete Menü/Parameter speichern Obwohl das System eine Auswahl aus 30.000 möglichen Pins bietet, kann eine abso- lute Sicherheit nicht gewährleistet werden! Treffen Sie geeignete Maßnahmen vor... -
Seite 27: Options→Factory Defaults
DMX-View Options→Factory Defaults Hier werden alle Einstellungen der Steuereinheit des DMX-View auf die Werkseinstellungen zu- rückgesetzt. Um einen Datenverlust vorzubeugen, ist eine doppelte Bestätigung zum Laden der Default-Werte notwendig. Options→Reset Mit der Anwahl dieses Menüpunktes wird ein CPU-Reset ausgelöst. Nach dem Reset werden die gespeicherten Parameter geladen. -
Seite 28: Schnellkonfiguration
DMX-View Schnellkonfiguration Voraussetzung für die Schnellkonfiguration: es wurden vorher unter Options→Default die Werks- einstellungen geladen. Werkseinstellungen Die Werkseinstellungen des DMX-View sind: Merge-Verhalten: alle gemergetes Universe: gemergetes Subnet: DMX-Out bei Empfangsausfall: LEDCurve: Linear SyncMode: ... -
Seite 29: Wartung Und Pflege
Laden entladen sind. Zur Aufrechterhaltung der Ladekapazitäten sollten deshalb die NiMH-Akkus regelmäßig vierteljährlich geladen werden. Der DMX-View ist in der Lage, den internen Akku unabhängig vom Hauptschalter zu laden. Mit dem Anschluss einer externen Spannungsversorgung wird der Ladevorgang gestartet. - Seite 30 DMX-View Gerät lässt sich nicht einschalten Wird der DMX-Viewer kurz nach dem Ausschalten erneut eingeschaltet, ist es möglich, dass das Gerät sich nicht einschalten lässt. Dies ist eine völlig normale Situation! Beim ersten Betrieb wurde der Akku geladen und wurde dabei warm. Die Zeit zwischen Aus- und erneutem Einschalten war zu kurz, dass der Akku sich abkühlen konnte.
-
Seite 31: Begriffe
DMX-View Begriffe „Architecture for Control Networks“ Von einem internationalen Gremium unter Führung der ESTA standardisierte Netzwerk- protokoll-Suite für Geräte im Entertainment Bereich. Beinhaltet sehr umfangreiche Me- chanismen und Vorgaben für die in den Geräten verwendeten Netzwerkprotokolle, Er- kennungsmechanismen, Konfigurationsmöglichkeiten mittels XML-Files, Datenübertra- gungen usw. - Seite 32 Profinet (Industrial Ethernet) möglich. Es kann mehrere Master und Slaves sowie verschiedene Busprotokolle (FMS, DP,…) auf dem Bus geben. Dachorganisation PI International mit über 1500 Herstellern, in Deutschland durch die PNO vertreten. LSS ist Mitglied der PNO, alle LSS Profibusgeräte sind bei der PNO regis- triert. Profibus-DP Auf hohen Datendurchsatz und geringe Übertragungszeiten optimiertes Profibusproto-...
- Seite 33 DMX-View Transmission Control Protocol. Zuverlässiges Datenaustauschprotokoll für Computer- netzwerke, welches meist auf IP basiert und mit diesem zusammen als TCP/IP bezeichnet wird. Die Übertragung erfolgt verbindungsorientiert und gegen Übertragungsfehler gesi- chert. Wird bei Lichtnetzwerken für alle Arten des Datenaustauschs zwischen Anlagen verwendet, wo es nicht so sehr auf Geschwindigkeit, sondern auf Sicherheit ankommt.
-
Seite 34: Technische Daten
DMX-View Technische Daten Allgemeine technische Daten Bauart: Tischgerät CPU-Typ: Infineon XC161 Taktfrequenz: 40MHz Kühlung: lüfterlos betreibbar Abmessungen B x T x H: 245 mm x 110 mm x 190 mm Stromversorgung: Akku / externes Netzteil 12V DC / 3A Gewicht:... -
Seite 35: Ethernet
DMX-View Empfang ● Startcode: =0 Lichtprotokoll (in Display <>0 kein Lichtprotokoll, RDM (in Display E) minimale Protokollänge: nur Startcode maximale Protokollänge: Startcode + 512 Werte (Werte über 512 gehen verloren) 44 s minimale Anzeigeverzögerung: maximale Anzeigeverzögerung: 22,5 ms Empfangstimeout: max. Abstand zwischen 2 Protokollen: 48 s... -
Seite 36: Anschlussbelegung
DMX-View Anschlussbelegung DMX Ports 5 Pin XLR Belegung nach DMX512-Standard Pin Belegung Ground Data - Data + Spare Spare PE kann über die Schirmung geführt werden Ethernet Pin Belegung Rx + Rx - Tx + Tx - Kabelschirm...
