Montage- und Bedienungsanleitung
LCD-Thermometer / Uhr S Nr. 1253

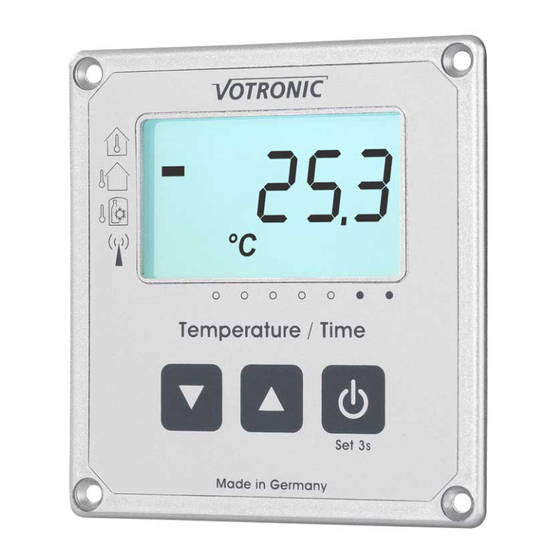

Das VOTRONIC LCD-Thermometer / Uhr S verfügt über ein großes LC-Display, das auch aus weiter
Entfernung sehr gut ablesbar ist. Bei ungünstigen Lichtverhältnissen sorgt die eingebaute
Hintergrundbeleuchtung für eine kontrastreiche Darstellung.
Das Thermometer misst nicht nur die Raumtemperatur, sondern durch den mitgelieferten externen Temperatur-
Sensor auch die Außentemperatur. Der dritte Messeingang kann zur Überwachung von Kühl- oder Wärmeboxen
genutzt werden. Der dritte Temperatursensor ist als Zubehör separat erhältlich. Die Messbereiche liegen bei -
30 °C bis +70 °C mit einer Auflösung von 0,1° C.
Die genaue Quarzuhr zeigt Minuten und Stunden (im 24-Stunden Format), einen blinkenden Doppelpunkt zur
Funktionskontrolle und in der unteren Zeile den Wochentag an. Die Uhr besitzt eine Gangreserve und läuft auch
bei kurzzeitigem Spannungsausfall weiter. Mit dem als Zubehör erhältlichen DCF-Modul (Art.-Nr. 2062) ist
Funkuhr-Betrieb möglich.
Das Gerät hat einen geringen Stromverbrauch und arbeitet sowohl an 12 V- als auch an 24 V Bordnetzen.
Für Feuerwehr und Einsatzfahrzeuge kann der zweite Messeingang genutzt werden um die Uhr und deren
Beleuchtung automatisch einzuschalten.
Die Anzeige reiht sich optisch und von den Abmessungen her nahtlos in das Votronic-Modulsystem ein. Hierzu
gehören Tankanzeige-Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Solar-Computer,
Batteriecomputer, Amperemeter und Voltmeter) sowie Schalter- und Sicherungspanels.
Montage und Anschluss:
Das LCD-Thermometer / Uhr sollte möglichst gut bedien- und einsehbar im Wohnbereich eingebaut werden.
Direkte Sonneneinstrahlung sollte vermieden werden, da das Modul durch die starke Aufheizung des
eingebauten Temperatursensors die Raumtemperatur nicht mehr erfassen kann.
Die rückseitige Ausschnittsöffnung sollte mit einem nicht leitenden Material abgedeckt werden, um so die
Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten.
Montageort für den externen Mess-Sensor:
Bei der Nutzung des externen Sensors als Außentemperaturfühler sollte dieser möglichst nicht durch direkte
Sonneneinstrahlung oder Wärmestrahlung des Motorblocks/Motorraumes/Kühlers beeinflusst werden.
Wird der Messeingang 3 zur Kontrolle der Kühl- bzw. Wärmebox genutzt, sollte der externer Temperatur-Sensor
(notwendiges Zubehör Art.- Nr. 2001) in mittlerer Höhe des Behälters platziert werden.
Anschlussklemmen:
Anschluss +Batt., -Batt.
Über diesen Anschluss wird das Gerät mit Strom versorgt. Die +Batt.-Leitung ist mit einer 3 A-Sicherung
abzusichern. Die Leitungsquerschnitte sollten mind. 0,75 mm² betragen.
Anschluss Sensoren
Die Temperatursensoren werden an die Anschlüsse „–Sens." und „+Sens1", bzw. „–Sens." und „+Sens2"
angeschlossen. Die Sensoren haben keine bestimmte Polung. Zur besseren Übersicht empfehlen wir jedoch die
schwarze Ader an „–Sens." und die rote Ader an „+Sens." zu klemmen.
