Digitales Mischmodul
EW-DIO4/2-IP
1109531326IP
1. Beschreibung
Das Erweiterungsodul mit 4 digitalen Eingängen und 2
Relaisausgängen wurde für dezentrale Schaltaufgaben entwickelt.
Es ist geeignet um z.B. in einem Raum Lichtschalter und
Fensterkontakte aufzunehmen und zwei Lichtbänder zu schalten
oder als Jalousiesteuerung. Die Steuerung von 2 motorisch betrie-
benen Brandschutzklappen ist ebenso möglich wie viele andere
Anwendungen. Bei starken induktiven Lasten empfehlen wir, die
Relaiskontakte zusätzlich mit einem RC-Glied zu schützen. Die
Relais verfügen über eine Handbedienebene. Je nachdem wie der
Jumper J (unter der Blende) eingestellt ist, können die Eingänge als
Kontakt- und Spannungseingänge (A1, 24 V AC/DC; Jumper J - A2)
oder mit einer Ansteuerung nach GND (A2; Jumper J - A1) betrie-
ben werden. Das Erweiterungsmodul kann ausschließlich in
Verbindung mit dem EWIO-9180 verwendet werden. Über das
EWIO-9180 können die Eingänge und Ausgänge geschaltet und
abgefragt werden. Die Adressierung des Moduls erfolgt über den
Adressschalter x1 auf der Frontseite. Es können die Adressen 0 bis
9 eingestellt werden.
Bei Adressen 6 bis 9 nimmt das Gerät nicht an der Bus-
Kommunikation teil und kann nicht durch das EWIO-9180 ange-
sprochen werden.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen
beim Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundesrepublik Deutschland. Beim Einsatz
des Geräts im Ausland sind die nationalen Vorschriften in
Eigenverantwortung des Anlagenbauers oder des Betreibers einzu-
halten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gülti-
gen Arbeitsschutz-, Unfallverhütungs- und VDE-Vorschriften einzu-
halten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschriftsmä-
ßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt wer-
den, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nichtbeachtung Lebensgefahr besteht,
schwere Körperverletzungen oder erhebliche Sachschäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berücksichtigung der innerbetrieblichen Vorschriften;
Kenntnis der Unfallverhütungsvorschriften;
Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
Das Erweiterungsmodul kann ausschließlich in Verbindung mit
dem EWIO-9180 verwendet werden!
Versorgung
Betriebsspannungsbereich
20 ... 28 V AC/DC (SELV)
Stromaufnahme
200 mA (AC) / 75 mA (DC)
Einschaltdauer relativ
100 %
Schutzbeschaltung
Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Eingangsseite
Spannungseingang
30 V AC/DC
High-Signalerkennung
>8 V AC/DC
Ausgangsseite
Ausgangskontakte
2 Wechslerkontakte
Schaltspannung max.
250 V AC
Dauerstrom max.
10 A / Relais (80 A / 20 ms)
Gehäuse
Abmessungen BxHxT
159 x 41,5 x 120 mm
Gewicht
350 g
Material
Gehäuse
Polyamid 6.6 V0
Klemmen
Polyamid 6.6 V0
Blende
Polycarbonat
Schutzart (IEC 60529)
Gehäuse
IP65
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser
0,3 mm bis max. 1,4 mm
Geräteanschluss
Digitale Ein-/Ausgänge
max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser
0,3 mm bis max. 1,4 mm
Temperaturbereich
Betrieb
-5 °C ... +55 °C
Lagerung
-20 °C ... +70 °C
Anzeige
Betrieb und Bustätigkeit
grüne LED
Fehlermeldung
rote LED
Zustand der Ein-/Ausgänge gelbe LEDs

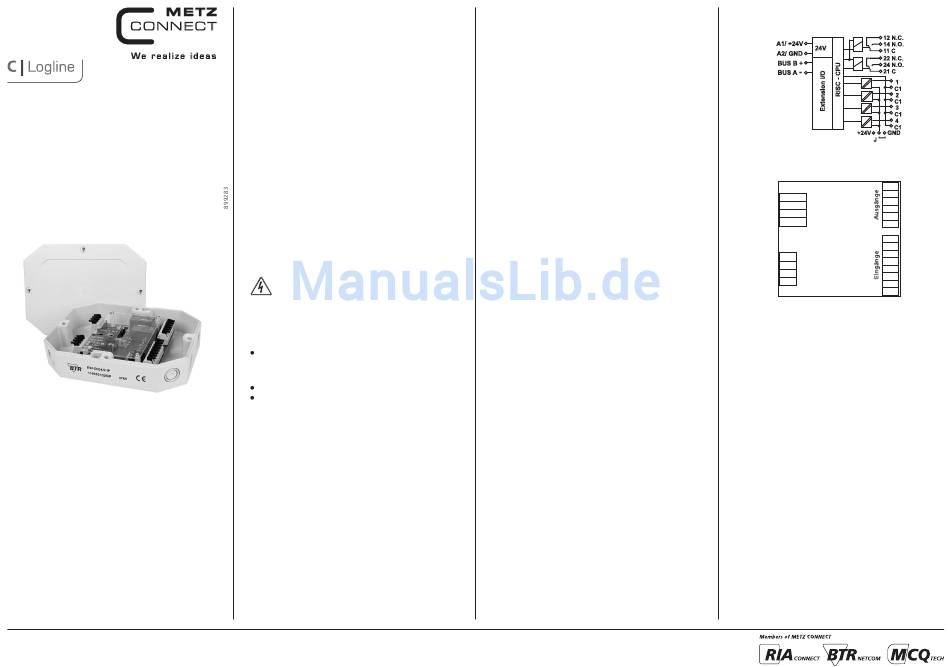

4. Prinzipbild
5. Anschlussbild
24
24
Bus
Bus
21
21
BUS A-
BUS A-
22
22
BUS B+
BUS B+
14
14
BUS A-
BUS A-
11
11
BUS B+
BUS B+
12
12
4 4
C1
C1
V V ersorgung
ersorgung
3 3
A2
A2
GND
GND
C1
C1
A1
A1
24 V AC/DC
24 V AC/DC
2 2
A2
A2
GND
GND
C1
C1
A1
A1
24 V AC/DC
24 V AC/DC
1 1
C1
C1
