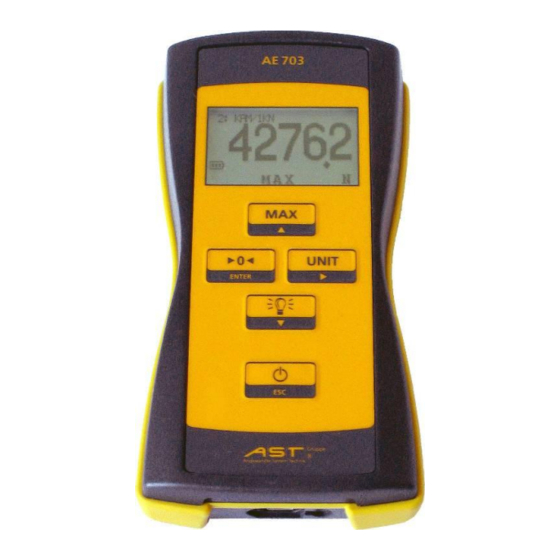

- Seite 1 Mobile Anzeige AE 703 Original Bedienungsanleitung A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik Marschnerstraße 26, 01307 Dresden Telefon (03 51) 44 55 30 Telefax (03 51) 44 55 555 www.ast.de vertrieb.dd@ast.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendungszweck ..................1 Funktionsweise ....................1 Stromversorgung ....................2 Anzeige ......................3 Tastaturfunktionen Bedienung ................ 4 Messbereiche einrichten (Ranges) ..............5 Kalibrierung mit Last (Calibration) ..............9 Sensorerkennung TEDS ................. 12 Anschlussbelegung Kraftaufnehmerstecker ..........13 Fehlermeldungen .................... 13 Setupübersicht....................15 Einstellungen mit der Software ASTAS ............ -
Seite 5: Verwendungszweck
Bedienungsanleitung Mobile Anzeige AE 703 Verwendungszweck Das mobile Kraftmessgerät dient der Anzeige von durch DMS-Sensoren aufgenommenen Kräften oder Gewichten. Es ist nicht als alleiniges Messgerät für sicherheitsrelevante Messungen vorzusehen. Funktionsweise Das batteriebetriebene Gerät stellt der DMS-Vollbrücke des Sensors eine stabilisierte Versorgungsspannung zur Verfügung. -
Seite 6: Stromversorgung
Bedienungsanleitung Mobile Anzeige AE 703 Stromversorgung Die Stromversorgung erfolgt über: 3 Batterien AA (HR6 Mignon) oder 3 Akkus, 1,2V oder USB Netzteil (Batteriesymbol = volle Batterie) USB Kabel vom eingeschalten PC (Batteriesymbol = USB) Erfolgt die Stromversorgung über USB, werden die eingelegten Batterien/Akkus abgeschaltet. -
Seite 7: Anzeige
Bedienungsanleitung Mobile Anzeige AE 703 Anzeige Anzeige beim Anschalten (hier mit Masterforce mit Masterforce Sensor und TEDS-M) Anzeige nach Einschalten des Messgeräts (hier mit Sensor KAM/1kN) Name des Messbereichs/ bei TEDS/ TEDS-M Nennbereich Batteriestand / USB-Anzeige Zustandsanzeige Anzeige Einheit Zustandsanzeige... -
Seite 8: Tastaturfunktionen Bedienung
Bedienungsanleitung Mobile Anzeige AE 703 Tastaturfunktionen Bedienung Taste Bezeichnung Funktion Umschalten aktueller Messwert / Max/Min/Messen Maximalwertanzeige / Minimalwertanzeige Anzeige (Messwert / Maximalwert Nullen oder Minimalwert) auf Null setzen (s. a. AutoTara) Einheit Maßeinheiten umschalten Displaybeleuchtung für eine Licht definierte Zeit einschalten Ein / Aus(***) Gerät ein- und ausschalten... -
Seite 9: Messbereiche Einrichten (Ranges)
Bedienungsanleitung Mobile Anzeige AE 703 Messbereiche einrichten (Ranges) Allgemeines Ein Messbereich ist ein im Gerät gespeicherter Satz von Einstellungen, der einem Sensor zugeordnet werden kann. Der Name des Messbereichs wird im Display oben angezeigt. Dabei gibt es keinerlei Verknüpfung mit anderen Messbereichen. Werden mehrere Sensoren an einem Gerät verwendet, liegt es in der Verantwortung des Benutzers, Sensor und Messbereich... - Seite 10 Bedienungsanleitung Mobile Anzeige AE 703 Messbereich anlegen/editieren Drücken Sie ▲▼ gleichzeitig um in den Setup-Mode zu gelangen. Drücken Sie ENTER um zu Ranges zu gelangen. Geben sie mit den Tasten ▲▼ ► ENTER das Passwort ein (default: „0000“) Bringen Sie den Cursor auf „Create a new range“ und drücken Sie Enter; oder wählen Sie einen vorhandenen Messbereich aus.
- Seite 11 Bedienungsanleitung Mobile Anzeige AE 703 Averaging Messrate / Mittelwertbildung in Werte/Sekunde Es werden immer 3200 Werte/Sekunde erfasst. Ein gleitender Mittelwertfilter reduziert die Anzahl der Werte und erhöht damit die Genauigkeit. Verwenden Sie eine niedrige Messrate für langsame Messungen und eine hohe Messrate für sehr kurze Messungen.
- Seite 12 Bedienungsanleitung Mobile Anzeige AE 703 Device Setup Unter diesem Punkt werden eingestellt: T switchoff (Auto off) Automatisches Abschalten der AE 703 nach (1…999) min (0 min bedeutet, dass nicht abgeschaltet wird) Werkseinstellung: 120 min Duration: Automatisches Abschalten der Displaybeleuchtung nach (1..239) sec (0...
-
Seite 13: Kalibrierung Mit Last (Calibration)
Bedienungsanleitung Mobile Anzeige AE 703 Kalibrierung mit Last (Calibration) (nur bei Aufnehmern ohne TEDS/ TEDS-M) Die Kalibrierung wird mit tatsächlichen, bekannten Lasten oder mit einem Kalibriergerät (DMS- Simulator) für den aktuellen Messbereich durchgeführt. Die Kalibrierung erfolgt in der Basis- einheit. Es werden immer zwei Punkte kalibriert, wovon der erste die Nulllast darstellt. Die alte Kalibrierung, wie auch die Einstellung der Empfindlichkeit (Sensitivity) in Ranges, werden dabei überschrieben! Der Kalibrierablauf kann vor der Bestätigung der Kalibrierung jederzeit... - Seite 14 Bedienungsanleitung Mobile Anzeige AE 703 Beispiel für eine Lastkalibrierung (5000g Waage) Range setup: Base Unit: Rated load: 5000 Sel. Digits: 5000 Sensitivity 2.0000 Overload (+): +120% Overload (-): -10% Conv. Rate: 6.25 Used units: g, N Name: 5000g Vorh. Kalibriergewicht 4993g...
- Seite 15 Bedienungsanleitung Mobile Anzeige AE 703 Löschen einer Kalibrierung (Delete calibration) Eine Kalibrierung muss gelöscht werden, um einen Messbereich löschen zu können. Wird die Kalibrierung gelöscht, bleiben Nullpunkt und Aufnehmerkennwert (Sensitivity) erhalten und das Gerät funktioniert noch korrekt. Eventuelle Zwischenpunkte werden gelöscht.
-
Seite 16: Sensorerkennung Teds
Das Editieren des originären TEDS-Bereichs (z.B. bei der Kalibrierung) im Stecker (Rated load, Base Unit und Sensitivity) ist nur mit der PC-Software ASTAS in Kombination mit dem AE 703 möglich. Alle anderen Daten in Range können entweder mit der AE 703 oder mit AE 703 in Verbindung mit ASTAS editiert werden. -
Seite 17: Anschlussbelegung Kraftaufnehmerstecker
Speisespannung + (+EX) TEDS GND (wenn vorhanden) Messsignal + (+SI) Messsignal -(-SI) TEDS DATA (wenn vorhanden) Tabelle: Pinbelegung Stecker für AE 703 (XKC 047, XKC 071-TEDS, Grafik: Positionen auf der Lötseite XKC 072-TEDS-M) 10. Fehlermeldungen „ADC error“ Das Eingangssignal überschreitet den zulässigen Bereich. - Seite 18 Plattendruckversuch nach DIN 18134 Das Gerät unterstützt Druckplatten mit 300mm Durchmesser (Einheit M300) und mit 600mm Durchmesser (Einheit M600). Das AE 703 für den Kraftaufnehmer (z.B. KAM/100kN) einrichten und die Einheit M300, bei Bedarf auch M600, freigeben. Wählt der Nutzer die Einheit M300 oder M600 aus, wird die gemessene Kraft DIN-gerecht in die Normalspannung in MN/m²...
-
Seite 19: Setupübersicht
Bedienungsanleitung Mobile Anzeige AE 703 11. Setupübersicht Setup (▼+▲) Ranges … „Range AST“ Enter Enter Base Unit Rated Load Sel. digits Sensitivity Overload(+) Overload(-) Averaging Units N ; kN ; g ; kg ; … ; User Name Calibration Load calib... -
Seite 20: Einstellungen Mit Der Software Astas
Bedienungsanleitung Mobile Anzeige AE 703 12. Einstellungen mit der Software ASTAS Die Software finden sie auf unserer Internetseite www.ast.de, oder der CD-ROM „Product Information“ TIP – Linearisierung: Falls die Messwerte zwischen der Null- und Nennlast von der realen Last abweichen sollten, können bis zu vier zusätzliche Punkte justiert werden, um die Messgenauigkeit zu erhöhen. -
Seite 21: Konformitätserklärung
Bedienungsanleitung Mobile Anzeige AE 703 13. Konformitätserklärung Technische Änderungen vorbehalten. 09/2017 Seite 17 von 17 A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik...
