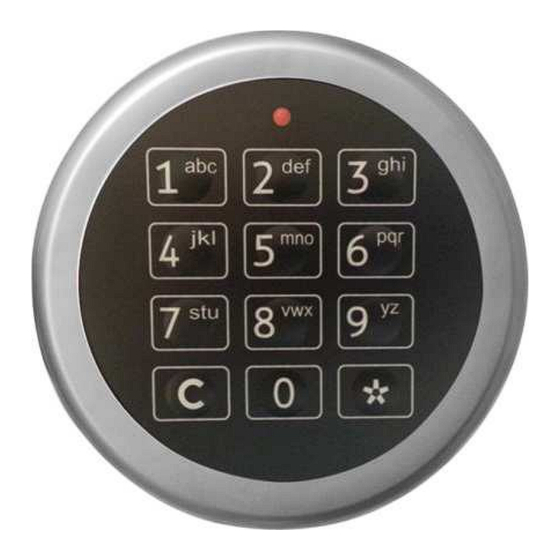

iss SOLAR Basic Bedienungsanleitung
Inhaltszusammenfassung für iss SOLAR Basic
- Seite 1 SOLAR Basic Bedienungsanleitung für elektronisches Hochsicherheitsschloss Gebäude Sicherheitstechnik Vertriebs GmbH, 34123 Kassel Solar-Basic (DE, EN, FR)-17000000 Rev. 1.3 / 01-2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise ........................... 3 Funktionsübersicht und Beschreibung ....................4 1. Öffnen / Schließen .......................... 5 2. Umstellen des Codes ........................6 3. Öffnungsprotokoll abfragen ......................7 4. Supercode Funktionen ........................8 5. Stromversorgung .......................... 10 6. Neustart ............................11 7. -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Bitte lesen Sie die Anleitungsschritte sorgfältig bevor Sie die Einstellungen am Schloss vornehmen. Das Schloss bestätigt jeden Tastendruck durch ein akustisches Signal. Abgeschlossene oder abgebrochene Vorgänge werden durch Aufleuchten der LED, kombiniert mit akustischen Signalen angezeigt. (siehe Signalübersicht) Eingabepausen von mehr als 20 Sekunden zwischen Tasten unterbrechen die laufende Eingabe. -
Seite 4: Funktionsübersicht Und Beschreibung
Funktionsübersicht und Beschreibung Öffnungscode Das Schloss verwendet einen einzelnen Benutzercode, der zum Öffnen, Ändern von Codes und Auslesen des Protokolls berechtigt. Supercode Der Supercode ist ein Notfallcode und kann das Schloss auf Werkseinstellung zurücksetzen. Manipulationssperre Nach Eingabe von vier ungültigen Öffnungscodes ertönen drei lange Töne mit gleichzeitigem Leuchten der roten LED. -
Seite 5: Öffnen / Schließen
1. Öffnen / Schließen 1.1 Öffnen Beispiel mit Werkscode. Taste Signal Beschreibung Codeeingabe 3sec richtig falsch Nach korrekter Eingabe kann der Riegelwerksgriff bewegt und der Tresor geöffnet werden. Betätigen Sie den Griff erst, wenn das Schloss vollständig geöffnet ist (LED blinkt 1x). Nach falscher Eingabe kann der Vorgang noch dreimal wiederholt werden. -
Seite 6: Umstellen Des Codes
2. Umstellen des Codes Beispiel mit Werkscode bei geöffnetem Schloss. In geöffnetem Schlosszustand Taste Signal Beschreibung Programmierung starten 3sec Code Neuen Code eingeben Neuen Code wiederholen Bestätigen und beenden geändert Fehler Bei langem, akustischem Signal wurde der Code wegen einer Falscheingabe nicht geändert. Der alte Code ist noch aktiv. -
Seite 7: Öffnungsprotokoll Abfragen
3. Öffnungsprotokoll abfragen Das Schloss speichert die letzten 32 Öffnungen und Ereignisse. Dieses Protokoll kann vom Benutzer abgefragt werden. Die Ausgabe erfolgt durch eine unterschiedliche Anzahl von akustischen und optischen Signalen gemäß der unten stehenden Tabelle. Das jüngste Ereignis wird als erstes ausgegeben. -
Seite 8: Supercode Funktionen
4. Supercode Funktionen 1 1 1 1 1 1 1 Der Supercode ist werksseitig auf (7x1) eingestellt. Er kann das Schloss öffnen und den Öffnungscode zurücksetzen. 4.1 Supercode ändern Mit dem Öffnungscode kann der Supercode geändert werden. In geöffnetem Schlosszustand Taste Signal Beschreibung... -
Seite 9: Mit Dem Supercode Öffnen
4.2 Mit dem Supercode öffnen Bei Verlust des Öffnungscodes oder aktiver Sperrzeit kann das Schloss mit dem Supercode geöffnet werden. Taste Signal Beschreibung Supercodeöffnung starten 6sec 1 1 1 1 1 1 1 Supercode 3sec offen Fehler 4.3 Öffnungscode mittels Supercode zurücksetzen Bei Verlust des Öffnungscodes kann dieser mit dem Supercode zurückgesetzt werden. -
Seite 10: Stromversorgung
5. Stromversorgung 5.1 Batteriewechsel Die Stromversorgung erfolgt durch eine 9V-Blockbatterie (Achtung nur Alkaline oder Lithium Batterien verwenden). Das Batteriefach ist bei geöffneter Tür zugänglich und ist je nach Schranktype in der Türumleibung oder direkt an der Türinnenseite sichtbar eingebaut (bei Batteriewechsel auf richtige Polung der Batterie achten). -
Seite 11: Neustart
6. Neustart Sollte das Schloss trotz ausreichendem Batteriestrom nicht bedienbar sein, kann das Schloss neu gestartet werden. Taste Signal Beschreibung Neustart einleiten 30sec Neustart abgeschlossen 30 sec Durch den Neustart des Schlosses werden keine Codes verändert oder andere Einstellungen gelöscht. 7. -
Seite 12: Technische Daten Und Zertifizierung
8. Technische Daten und Zertifizierung Das Schloss ist für den Innenbereich ausgelegt Temperatur 10°C – 40°C Relative Luftfeuchte 30% - 85% Ruhestrom < 0,1mA Batterieversorgung: 9V nominal (min 3V unter Last 0,5A / max. 12 V in allen Laststufen) Batterien 9V Blockbatterie Type Alkalien oder Lithium Lebensdauer der Batterie im normalen Betrieb ca. - Seite 13 SOLAR Basic Operating instructions for electronic high-security locks Gebäude Sicherheitstechnik Vertriebs GmbH, 34123 Kassel Solar-Basic (DE, EN, FR)-17000000 Rev. 1.3 / 01-2015...
-
Seite 37: Quick Guide Solar Basic
9. Kurzanleitung SOLAR Basic Quick guide SOLAR Basic Guide rapide SOLAR Basic 3sec … … 3sec 3sec 3sec Gebäude Sicherheitstechnik Vertriebs GmbH, 34123 Kassel Solar-Basic (DE, EN, FR)-17000000 Rev. 1.3 / 01-2015...
