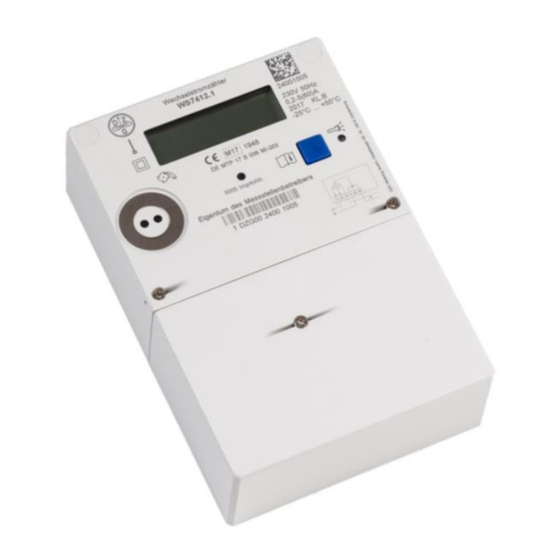

WS7212
Baureihe
Elektronischer Elektrizitätszähler für direkten Anschluss
DE
Bedienungs- und Installationsanleitung
Inhalt
Abkürzungen ........................................................................................................................................................... 1
Sicherheitshinweise ................................................................................................................................................. 2
Wartungs- und Garantiehinweise ............................................................................................................................ 2
Entsorgung .............................................................................................................................................................. 2
Allgemeine Beschreibung ....................................................................................................................................... 2
Leistungsschild ....................................................................................................................................................... 3
Zählertypenschlüssel ............................................................................................................................................... 3
Gehäuse ................................................................................................................................................................... 4
Sicherungsmaßnahmen ........................................................................................................................................... 4
LC Display .............................................................................................................................................................. 4
Montage und Zähleranschluss ................................................................................................................................. 5
Anzeigetest .............................................................................................................................................................. 6
Messwertanzeige ..................................................................................................................................................... 6
Funktionsfehlerkontrolle ......................................................................................................................................... 6
Technische Daten .................................................................................................................................................... 6
EG Konformitätserklärung ...................................................................................................................................... 7
Stand 19.01.2017, Technische Änderungen vorbehalten!
Abkürzungen
+A
DIN
EN
IEC
Imp/kWh
LCD
LED
Wechselstromzähler
Energiebezug (Kunde)
Deutsches Institut für Normung
Europäische Norm
International Electrotechnical Commision
Impulse pro kWh
Liquid Crystal Display
Light Emitting Diode
DZG Metering GmbH
Heidelberger Str. 32
D-16515 Oranienburg
Tel.: +49 (0)3301854-0
Fax:+49 (0)3301854-173
E-Mail: support@dzg.de
Web: www.dzg.de
