Inhaltszusammenfassung für FLÖTER AirWave1

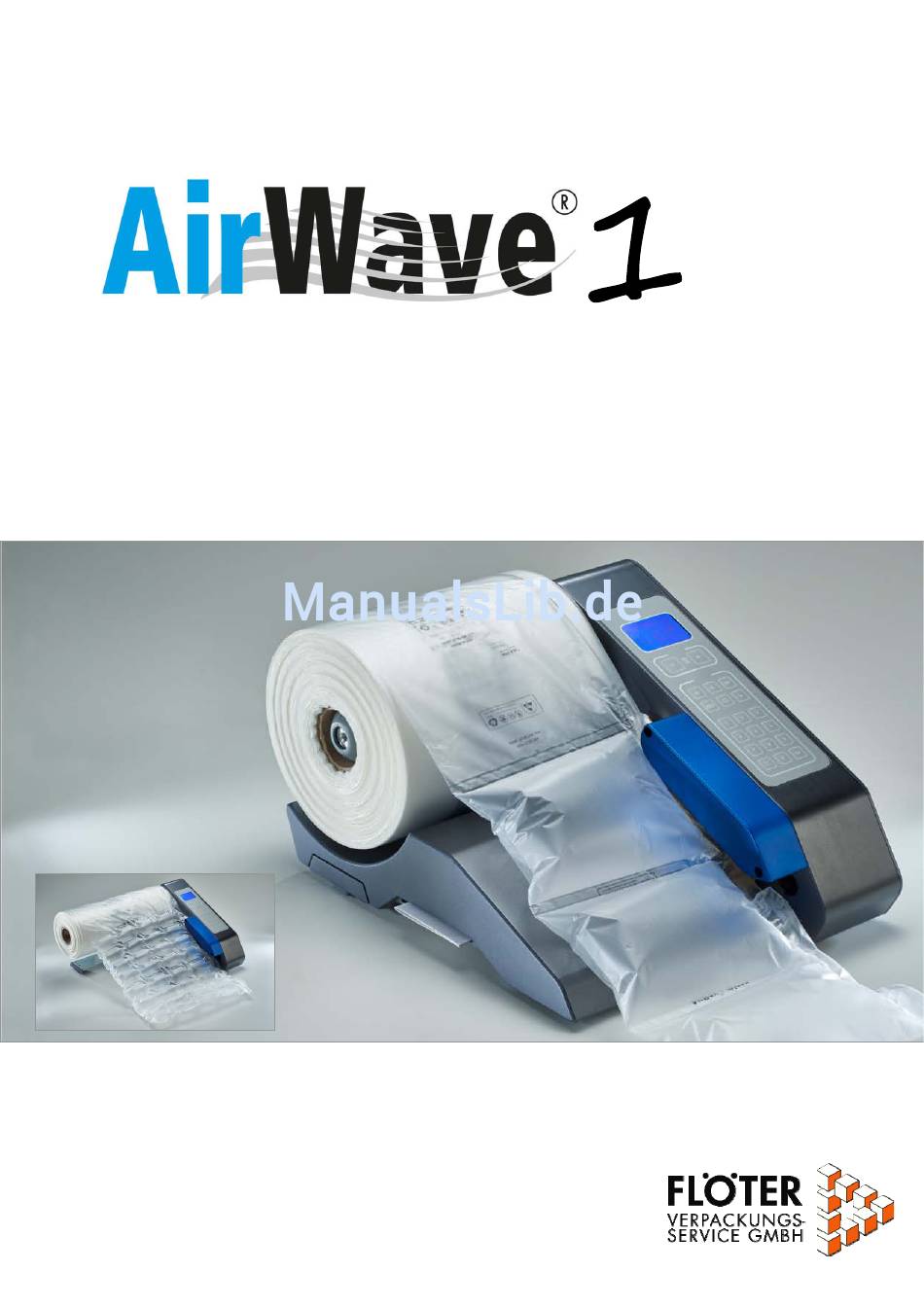

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG Inhalt Inhalt ..........................1 Sicherheitsanweisungen ....................2 Luftkissentypen – Polsterketten ..................3 Luftkissentypen – Polstermatten ..................4 Geräteübersicht ........................ 5 Technische Daten ......................5 Empfohlene Einstellungen ....................6 Zubehör und Ersatzteile ....................8 Bedienungsanleitung ......................9 Einstellungen über das Bedienpanel ................. 11 Programmier- und Sperrfunktion .................. -
Seite 4: Sicherheitsanweisungen
BEDIENUNGSANLEITUNG Sicherheitsanweisungen Bitte lesen Sie die Sicherheitsanweisungen und die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch. Stellen Sie das Gerät ab und ziehen Sie den Netzstecker, bevor Sie das Gerät öffnen bzw. Reparaturen oder Wartungsarbeiten am Gerät vornehmen. ... -
Seite 5: Luftkissentypen - Polsterketten
BEDIENUNGSANLEITUNG Luftkissentypen – Polsterketten In unserer Standardausführung – Polyethylen 20 µm: Typ 7.1 AirWave Polsterkette 100 x 210 mm; 20 µm; 700 lfm Geeignet für die Füllung kleiner Hohlräume und als Zwischenlage Typ 7.2 AirWave Polsterkette 150 x 210 mm; 20 µm; 700 lfm Geeignet für die Füllung mittlerer Hohlräume und als Polsterring Typ 7.3 AirWave Polsterkette 200 x 210 mm;... -
Seite 6: Luftkissentypen - Polstermatten
BEDIENUNGSANLEITUNG Luftkissentypen – Polstermatten In unserer Standardausführung – Polyethylen 20µ: Typ 8.1 AirWave Matte 420mm 2 Große-Kammern; 20 µm; 450 lfm 2 große Kammern für große Volumen und als Top-Lage Typ 8.2 AirWave Matte 420mm 2 Kleine-Kammern; 20 µm; 450 lfm 2 Kammern für Formteile, Kantenschutz und Überkreuzeinschlag Typ 8.3 AirWave Matte 420mm 4 Kammern;... -
Seite 7: Geräteübersicht
BEDIENUNGSANLEITUNG Geräteübersicht Netzanschluss, Netzschalter Jumbo Rollenhalter (optional) Anschluss externe Sensor Folienende Steuerungen (optional) Bedienpanel Folienrollenhalterung Füllrohr für Luftzufuhr Ausziehbarer Seitenfuß Folienkanal Ersatzteilfach Ersatzteilfach Technische Daten Stromanschluss: 230 V; 50 Hz / 120 V; 60 Hz Stromverbrauch: 115 W (20 W Stand-By) Produktionsgeschwindigkeit: 8-10 m / min Gewicht:... -
Seite 8: Empfohlene Einstellungen
BEDIENUNGSANLEITUNG Empfohlene Einstellungen Polster Typ Empfohlene Temperaturen Empfohlenes Luftvolumen PE (20µm): 170-180 170-180 170-180 170-180 170-180 170-180 170-180 170-180 170-180 170-180 170-180 8.3-600 170-180 ECO (15µm): 140-150 140-150 140-150 140-150 140-150 140-150 140-150 140-150 140-150 140-150 140-150 8.3-600 140-150 SuperECO (12µm): 140-150... - Seite 9 BEDIENUNGSANLEITUNG Heavy Duty (Verbundmaterial): 190-200 190-200 190-200 190-200 190-200 190-200 190-200 190-200 190-200 190-200 190-200 8.3-600 190-200 Bio: 110-120 110-120 110-120 110-120 110-120 110-120 110-120 110-120 110-120 110-120 110-120 8.3-600 110-120 Bei den angegebenen Werten in der Tabelle handelt es sich um Empfehlungen, um bei gutem Ergebnis die Lebensdauer der Maschine zu gewährleisten.
-
Seite 10: Zubehör Und Ersatzteile
BEDIENUNGSANLEITUNG Zubehör und Ersatzteile Innensechskantschlüssel (4 Stk.) Teflon Bänder (1 Set = 2 Stk. Ringe & 1 Stk. selbstklebend) Messer (1 Stk.) Netzkabel (1 Stk.) Sicherung (1 Stk.) Folien-Führungsstifte (2 Stk.) 8 ... -
Seite 11: Bedienungsanleitung
BEDIENUNGSANLEITUNG Bedienungsanleitung Stecken Sie den Netzstecker in die Maschine und schalten Sie diese ein. Im Bedienpanel erscheint nach ca. 5 Sekunden automatisch der Hauptbildschirm. Einsetzen der Folienrolle Setzen Sie die Folienrolle auf die Folienrollenhalterung. Bitte beachten Sie dabei die Seite des Luftzuführkanals. Diese muss zur Seite des Gerätes zeigen. - Seite 12 BEDIENUNGSANLEITUNG Ziehen Sie die Folie über die Luftdüse durch die Folienaufnahme. Drücken Sie den „IN/OUT-Button“ und ziehen Sie die Folie komplett durch. Zum leichteren Einführen hat es sich bewährt, die Folie mit einer Schere schräg abzuschneiden. 10 ...
-
Seite 13: Einstellungen Über Das Bedienpanel
BEDIENUNGSANLEITUNG Einstellungen über das Bedienpanel Über das Bedienpanel können Schweißtemperatur, Folienlänge und Luftvolumen eingestellt werden. Wenn eine Folienrolle eingelegt ist und alle Einstellungen korrekt sind, drücken Sie „Start“, um mit der Luftkissen Produktion zu beginnen. Schweißtemperatur einstellen Die voreingestellte Schweißtemperatur beträgt 170°C. Um die Schweißtemperatur zu ändern, drücken Sie „SET“... -
Seite 14: Programmier- Und Sperrfunktion
BEDIENUNGSANLEITUNG Programmier- und Sperrfunktion Vier Voreinstellungen mit Temperatur und Luftmenge sind für eine Schnellauswahl programmierbar. Die Programmierung erfolgt im Programmierlevel. Bitte fragen Sie Ihren Vorarbeiter nach dem benötigten Code. Die Schnellauswahl des gewünschten Programmes erfolgt im Vorarbeiter- bzw. Bedienlevel über langes Drücken der entsprechenden Programm-Positionsnummer. -
Seite 15: Wechseln Des Messers
BEDIENUNGSANLEITUNG Wechseln des Messers Das Messer der AirWave1 können Sie leicht selbst wechseln. Schritt 1: Gerät abschalten und vom Netz trennen Schalten Sie vor jedem Öffnen das Gerät ab. Ziehen Sie den Netzstecker am Gerät ab, so dass kein Kabel mehr am Gerät angeschlossen ist. - Seite 16 BEDIENUNGSANLEITUNG Schritt 2: Messer lösen Lösen Sie die kleine Fixierschraube mit dem passenden Inbus. Ziehen Sie die Messerhalterung heraus. Vorsicht!! Auch gebrauchte Klingen sind sehr scharf! Schritt 3: Klinge wechseln Lösen Sie die kleine Schraube welche die Klinge fixiert mit dem passenden Inbus. Drehen Sie die Klingen um 180°...
- Seite 17 BEDIENUNGSANLEITUNG Schritt 4: Messer einsetzen Positionieren Sie das Messer wieder im Spalt des Maschinengehäuses und fixieren Sie es mit dem entsprechenden Schräubchen Hängen Sie die Abdeckung oben ein, schließen Sie die Maschinenseite und fixieren Sie diese mit den Schrauben. 15 ...
-
Seite 18: Wechseln Der Teflonbänder
Wechseln der Teflonbänder Die Teflon Bänder der AirWave1 können Sie leicht selbst wechseln. Schalten Sie vor jedem Öffnen das Gerät ab. Ziehen Sie den Netzstecker am Gerät ab, so dass kein Kabel mehr am Gerät angeschlossen ist. Lassen Sie das Gerät abkühlen. - Seite 19 Sie es über die Seiten nach oben fest. Schritt 4: Gegendruckplatte montieren und Abdeckungen schließen Fixieren Sie die Gegendruckplatte wieder auf der Halterung und die Gegendruckeinheit in der AirWave1. Abdeckungen Schließen: Hängen Sie die Abdeckung oben ein, schließen Sie die Maschinenseite und fixieren Sie diese mit den Schrauben.
- Seite 20 BEDIENUNGSANLEITUNG II. TRANSPORTBÄNDER Schritt 1: Abdeckungen lösen Lösen und nehmen Sie zuerst die obere Schutzkappe ab und anschließend die untere. Schritt 2: Antriebsrollen lösen Legen Sie die Fixierklemme um, um die Transportrollen voneinander zu lösen. Schritt 3: Teflon Bänder lösen Drücken Sie die obere der beiden linken Führungsrollen im Bild nach rechts gegen die Feder, um die Spannung des oberen Teflon...
- Seite 21 BEDIENUNGSANLEITUNG Drücken Sie die untere der beiden linken Führungsrollen im Bild nach rechts gegen die Feder, um die Spannung des unteren Teflon Bandes zu lösen. Ziehen Sie nun das nur noch lose über den Rollen liegende Teflon herunter. Schritt 4: Neue Teflon Bänder einlegen Legen Sie das neue Teflon Band über die linke obere Führungsrolle im Bild, drücken diese Führungsrolle wieder nach rechts gegen die...
- Seite 22 BEDIENUNGSANLEITUNG Legen Sie das neue Teflon Band über die linke untere Führungsrolle im Bild, drücken diese Führungsrolle wieder nach rechts gegen die Feder. Legen Sie das neue Teflon Band nun auch über die rechte untere Führungsrollen im Bild und lösen Sie den Druck gegen die Rolle.
-
Seite 23: Folien-Führungsstifte
Folie zwischen den Stiften hindurch und über das Luftrohr ziehen. Produktion starten. Fehlercodes Das AirWave1 Gerät hat ein integriertes Diagnostik Programm. Im Falle eines Fehlers, erscheint ein Code im Display. Diese helfen Ihnen dabei, den Fehler zu beheben: „Foil Empty“: Folienrolle leer. -
Seite 24: Optionen Und Erweiterungsmöglichkeiten
BEDIENUNGSANLEITUNG Optionen und Erweiterungsmöglichkeiten Bitte kontaktieren Sie Ihren Verkaufsberater für nähere Informationen. Distanzgesteuerte Produktion über eine Bluetooth Verbindung mit dem Tablet oder Smartphone Vollautomatische Steuerung mittels Füllstandsensor. Optimal geeignet für Überkopfeinheiten und mobile Speichersysteme. Start-/Stop Funktion über ein Fußpedal. Für eine Produktion auf Abruf auch mit voll bepackten Händen oder in schwer zugänglichen Bereichen Jumbo Rollenhalter... - Seite 25 BEDIENUNGSANLEITUNG Mobile Tischlösungen Bringen Sie Ihre Maschine auf Arbeitshöhe (Passend für Docking Station) Docking Station Für einen dezentralen Verbrauch über mobile Rollcontainer, vollkommen frei von der Maschinenposition. Großrollen-Coiler Zur Herstellung Endloser Matten Rollenwanne Zur Einfachen Lagerung in Entnahmehöhe der Endlos Matten. 23 ...
-
Seite 26: Wartung Und Reinigung
Bei der AirWave1 handelt es sich um eine sehr wartungsarme Maschine. Mechanisch belastete Elemente, können nach gewisser Einsatzzeit jedoch Verschleißspuren aufweisen und sollten ausgewechselt werden. Zudem kann es bei der Folienverarbeitung auf der AirWave1 zu Verunreinigungen der Maschine durch Ablagerungen kommen. Unsere Empfehlung: Alle 15 Rollenwechsel oder bei Bedarf: 1) Teflon Band der Gegendruckplatte prüfen und ggf. -
Seite 27: Garantie
Tel: +49 (0) 71 50 / 9 24 83-0 Konformitätserklärung Die Maschine AirWave1 ist konform mit den relevanten Standards die gemäß europäischer EMC Richtlinie 2014/30/EU und LVD Richtlinie 2014/35/EU gelistet sind. Die Einhaltung wurde von einer unabhängigen spezialisierten Zertifizierungsgesellschaft geprüft. -
Seite 28: Support Und Service
Support und Service Benötigen Sie Unterstützung, Beratung oder haben Sie Fragen? Wir sind gerne für Sie da: www.floeter.com/support Flöter Verpackungs-Service GmbH Robert-Bosch-Straße 17 D-71701 Schwieberdingen Tel.: +49 (0) 7150 / 92483 - 0 Info@floeter.com www.floeter.com www.airwave1.com 26 ...
