Bedienungselemente Rückseite....9 Anschlüsse ............9 Schalter ............. 9 Version-History Zubehör MICROSPACE-PC....... 10 Ver. Datum Wer Modifikation Inbetriebnahme des MICROSPACE-PC ... 11 01.2002 KUF Basis Version Liegende Aufstellungsart ......... 11 Stehende Aufstellungsart ........ 11 1.0G 11.2003 KUF Steckerbeschreibung Netzteil ankoppeln ........... 11 Mouse und Keyboard ankoppeln..... -
Seite 3: Einleitung

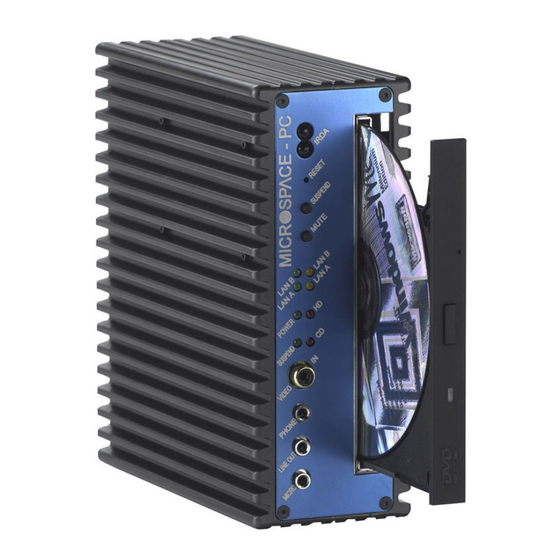

1 Einleitung Beim MICROSPACE-PC handelt es sich um einen kompakten und geräuscharm arbeitenden Personal-Computer. Das Gerät läuft absolut ohne Lüfter und ist damit unempfindlich gegen Staub. Es wird auch keinerlei Staub aufgewirbelt oder ausgeblasen. Der MICROSPACE-PC zeichnet sich durch seine variable Positionierung aus, entweder liegend oder in Buchform stehend. -
Seite 4: Wichtige Hinweise
2 Wichtige Hinweise Garantieanspruch Warnung Der Garantieanspruch beträgt 2 Jahre ab Kauf- Wartungsarbeiten sind grundsätzlich nur durch datum (Originalbeleg ist unbedingt als Nachweis qualifiziertes Fachpersonal auszuführen. Das erforderlich, und daher aufzubewahren). Die Öffnen des Gehäuses ist zu unterlassen, denn international gültige Werkgarantie umfasst Feh- es besteht die Gefahr eines elektrischen Schla- ler der Hardware und der mitgelieferten Periphe- ges. -
Seite 5: Rechtliche Hinweise
Soweit gesetzlich zulässig, ist jegliche Haftung für Folgeschäden, die sich aus der Verwendung dieser Anleitung oder des Gerätes ergeben, ausgeschlossen. Der MICROSPACE-PC ist für den Einsatz im Homebereich, im Bürobereich, im Gewerbebe- reich oder im Industriebereich entwickelt wor- den. -
Seite 6: Lieferumfang
Als erstes ist das Gehäuse auf allfällige Trans- portschäden zu kontrollieren. Für Schäden oder Defekte, die nicht innerhalb von 2 Wochen dem Hersteller gemeldet werden, erlischt jegliche Garantieleistung. In der Verpackung sind enthalten: 1. MICROSPACE-PC 2. Netzteil 3. Kaltgeräte-Netzkabel 4. CD mit Treiber 5. Bedienungsanleitung 6. Betriebssystem-CD Die Vollständigkeit ist durch den Kunden zu... -
Seite 7: Einführung Und Beschreibung
4 Einführung und Beschreibung Der MICROSPACE-PC ist ein voll ausgerüsteter Personal Computer, welcher in einem sehr kleinen und leichten Gehäuse aufgebaut ist. Auf diesem Computer laufen alle X86 kompatiblen Programme, Betriebssysteme Anwen- dungssoftware. I/O-Ports Prozessor • 2x USB 1.1 Port •... -
Seite 8: Bedienungselemente Frontseite
5 Bedienungselemente Frontseite Ansicht Frontseite Anschlüsse (1) Microphone Eingangsbuchse zum An- schluss eines externen PC-Microphons. (2) LINE-Out, unverstärktes Stereosignal zum Anschluss von aktiven Soundboxen. (3) Phone-Out, 1W-Stereo Anschluss für Kopf- hörer. (4) Video-Eingang für Kamera-Anschluss. (5) IrDA Interface. Anzeigen (6) LED-Suspend: leuchtet grün, wenn sich das Gerät im Sus- pendmode befindet. -
Seite 9: Bedienungselemente Rückseite
6 Bedienungselemente Rückseite Ansicht Rückseite Anschlüsse (1) ISDN Anschluss RJ45 (2) Keyboard PS/2 (3) 2x USB Anschluss (4) LAN 100/10Base-T RJ45 (5) Firewireanschluss IEEE1394 (6) Mouse PS/2 (7) Analog VGA Anschluss (8) TV-Ausgang für Fernsehanschluss (9) Netzgeräteanschluss (18Volt nom.) (10) COM1 Anschluss (11) Druckeranschluss LPT1 Schalter (12) Hauptschalter:... -
Seite 10: Zubehör Microspace-Pc
7 Zubehör MICROSPACE-PC (1) Netzteil 50Watt 110/220Volt Eingang 18V/50W Ausgang (2) Kaltgeräte-Netzkabel Länderspezifische Ausführung (3) Externes USB Floppydrive zur Benutzung von Floppydisks Version 1.0G_11.03_KUF... -
Seite 11: Inbetriebnahme Des Microspace-Pc
PS/2 Keyboard • PS/2 Mouse • Analog-VGA-Monitor oder LCD-Monitor Liegende Aufstellungsart Der MICROSPACE-PC wird liegend mit der Frontseite zum Benutzer aufgestellt. Allseitig muss ein Freiraum von min. 5cm zur Luftzirkula- tion offen bleiben. Stehende Aufstellungsart Der MICROSPACE-PC wird stehend auf die dafür vorgesehenen Gummifüsse gestellt (siehe... -
Seite 12: Einschalten / Ausschalten
2. VGA-Monitor einschalten. Dieser besitzt einen eigenen Hauptschalter mit einer meis- tens grünen Betriebsanzeige (je nach Mo- del). 3. MICROSPACE-PC einschalten durch 1x Drücken des Hauptschalters auf der Geräte- rückseite. 4. Die Power-LED leuchtet grün auf. 5. Einige Sekunden später zeigt der Monitor die Startinformationen an. -
Seite 13: Bios-Setup
10 BIOS-Setup Fehlermeldungen (Beep Codes) Während des Bootens gibt das Bios Statusmel- dungen in Form von Werten auf Port 80H und Das BIOS-Setup Menü ermöglicht diverse Sys- akustisch über den internen Beeper aus, falls temeinstellungen, die nur von einer Fachperson der Bildschirm nicht initialisiert wird. -
Seite 14: Untermenü „Advanced
I/O Geräte Konfiguration Untermenü „Advanced“ Für Win95 „Installed O/S“ ist auf <Win95> zu stellen, bei allen anderen Betriebssystemen auf Feature Options Description Serielle Disabled Schaltet die Ports ab. Position <other>. Das BIOS benötigt diese Schnittstelle Enabled Enabled benötigt eine Information zur PnP Erkennung unter Windows Auto manuelle Basisadresse und Serielle... -
Seite 15: Liste Der Unterstützten Usb Devices
Liste der unterstützten USB Devices boards with PS/2 KB. pius 980N It should function • as usual. • CHERRY M/N: Auszug der von Digital-Logic getesteten Geräte G80_3400_100 • Connect USB USB MS InteliMouse 1.1A Mice Mouse in a USB • USB Belkin mouse... -
Seite 16: Update Des Flash-Bios
11 Update des Flash-BIOS Mit dem Update Utility von Phoenix Phlash besteht die Möglichkeit, eine neue Version des Hauptbios ohne externen Flashbaustein Brenner am laufenden System mittels Software einzu- spielen und zu ersetzen. Phoenix Phlash ist eine Software mittels der ein BIOS mit einem USB-Floppy oder einem Floppy am Printerport aktualisiert werden kann. -
Seite 17: Installation Einer Partition Für Suspend
12 Installation einer Partition für Suspend Mittels der Power Management Funktion Sus- pend-to-Disk besteht die Möglichkeit, die lau- fenden Programme im aktuellen Zustand zu sichern, die Arbeit zu unterbrechen und in einem späteren Zeitpunkt ohne Datenverlust weiter zu arbeiten. Dieser Betriebsvorgang wird gestartet durch Drücken des Tasters „PWRBTN“. -
Seite 18: Sicherheitshinweise Und Warnungen
Harddisk oder das CD/DVD-Laufwerk heitshinweise. arbeiten. Der Harddisk könnte bleibend zer- stört werden. • Beim MICROSPACE-PC handelt es sich um ein hoch komplexes elektronisches Gerät, • Flüssigkeiten auf oder in das Gerät zu brin- das mit Sonderbauteilen konstruiert ist. Ein- gen. -
Seite 19: Unterhalt Der Harddisk
14 Unterhalt der Harddisk Um einen Datenverlust zu verhindern, ist eine regelmässige Datensicherung durchzuführen und es sind folgende Regeln zu berücksichtigen: • Die Daten auf dem Harddisk müssen regel- mässig gesichert werden. • Als Backup-Drive eignet sich ein RW-CD, welches am USB oder Firewire-Port ange- schlossen wird. -
Seite 20: Service
15 Service Technische Fragen, Kundensupport, Hotline: Im Störungsfall hat der Kunde folgende Vorkeh- rungen zu treffen: DIGITAL-LOGIC AG www.microspacepc.com • Alle Daten der Harddisk sichern (Backup). Tel.: ++41 32 681 58 55 Fax.:++41 32 681 58 01 Genaue Beschreibung des Problems oder des Fehlers: •... -
Seite 21: Technische Daten
16 Technische Daten Änderungen technischer Daten bleiben jederzeit vorbehalten. Speisung Prozessor DC-Eingang: 18V / 2.5Amp CPU: INTEL Pentium oder Netzteil: 110/220V Celeron L2-Cache: 128k oder 256kByte CPU-Clock: 300MHz – 700MHz Gehäuse Speicher: 1 SODIMM144 Modul Speichergrösse: 32 - 256MByte Material: Aluminium Speichertiming: PC100... -
Seite 22: Bestell-Hinweise
17 Bestell-Hinweise Die Artikelbezeichnung setzt sich aus allen Optionen und Funktionen zusammen: MPC-AB-CDEFGH Standardprodukte A = Prozessortyp Modell: PC30 C=Celeron P=Pentium III Bestellcode: MPC-C7-12CXXX B = CPU Clock Art.-Nr. 812010 2 = 266Mhz 7 = 700MHz C = Speicherkapazität 1 = 128Mbyte Modell: PC31 2 = 256Mbyte 5 = 512Mbyte... -
Seite 23: Konformitäts-Zertifikate
18 Konformitäts-Zertifikate ISDN: Das Gerät ist zusammen mit dem ISDN-Treiber zum Betrieb am ISDN-Netz vorgesehen. Die länderspezifischen Besonderheiten sind berücksichtigt. Uebereinstimmung Gerätes mit den grundlegenden Anforderungen der R&TTE ist durch das CE-Kennzeichen bestätigt. The manufacturer declares, that the above mentioned product is manufactured according to the ISO9001 defined procedures and additionaly in compliance with the ANNEX V of the R&TTE- Directive 99/05/EC. -
Seite 24: Declaration Of Conformity
