- Seite 1 PL101 (Laser Analog Switch) Hardware, Firmware FW101 V1.0.1 Benutzer-Dokumentation DOC101_UM_1.0 5/2017 Sicherheitshinweise beachten! Mike & Weingartner GmbH +49 (0) 89 37 15 80 40 Bernsteinweg 1 +49 (0) 89 37 15 80 49 80939 München info@mwlaser.de Germany www.mwlaser.de...
- Seite 2 In diesem Dokument werden folgende Markennamen zur Produkt Beschreibung verwendet. Diese sind eingetragene Warenzeichen der jeweiligen Markeninhaber in gewissen Ländern: Andere erwähnte Marken unterliegen dem Markenschutz der jeweiligen Markeninhaber. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – ii von – Benutzer-Dokumentation...
-
Seite 3: Benutzerhinweise
Spezielle Informationen Allgemeine spezielle Informationen werden mit diesen Symbolen erkennbar gemacht. INFORMATION Hinweis zu Tipps, Verweisen, Empfehlungen. ZUBEHÖR Hinweis zu benötigten oder optionalem Zubehör. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – iii von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... - Seite 4 25.01.2017 V1.0.1 Anforderungen: - HW101_010 Änderungen: - Update Testmodefunktionen - Update LED Funktionen - PLC Inputfilter integriert - PIN Konfiguration Tab. 0.2: Versions-Information Firmware Mike & Weingartner GmbH PL101 (Laser Analog Switch) – iv von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017...
-
Seite 5: Inhaltsverzeichnis
........Mike & Weingartner GmbH PL101 (Laser Analog Switch) – v von –... - Seite 6 ......Abbildungsverzeichnis Tabellenverzeichnis Notizen Mike & Weingartner GmbH PL101 (Laser Analog Switch) – vi von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017...
-
Seite 7: Produktübersicht
Die Spannungsquellen müssen eine sichere elektrische Trennung der Betriebsspan- nung sicherstellen. Anforderungen gemäß IEC/DIN EN 60204-1. Dadurch wird der Schutz gegen elektrischen Schlag (direktes und indirektes Berühren) gewährleistet. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 1 von – Benutzer-Dokumentation... -
Seite 8: Lasersicherheit
Der Benutzer trägt die alleinige Verantwortung, dass die Sicherheit im gesamten System erfüllt ist. WARNUNG Laserstrahl! Die Umsetzung der landestypischen Vorschriften zur Lasersicherheit müssen vom Kunden ange- wandt werden. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 2 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 9: Richtlinien Und Normen
I Abs. 1 und Anhang II Modul A ohne Pkt. 5 der EMV-Richtlinie 2014/30/EU eingehalten. Der Systemhersteller bzw. Anlagenbetreiber trägt die Verantwortung dafür, die für den Einsatz der Anlage und für die CE-Kennzeichnung erforderlichen Normen und Richtlinien zu erfüllen. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 3 von – Benutzer-Dokumentation... -
Seite 10: Merkmale

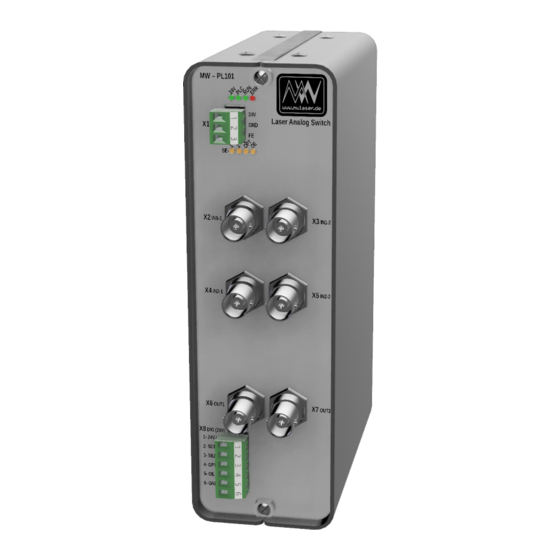

1 Produktübersicht 1.3 Merkmale Die Baugruppe PL101-OEM - Laser Analog Switch wird als Schnittstelle zwischen einer PL99- OEM - RTC Laser Interface, einer PL80-OEM - Laser Trigger µPII der Firma Mike & Weingartner GmbH, einer SPS-Steuerung und einem Laser verwendet. -
Seite 11: Einsatzgebiete
Type Typbezeichnung Bestellnummer Year Herstellungsjahr Versorgungsspannung max. Stromaufnahme eingesetzte Sicherung Seriennummer Die Kennzeichnung der Firmwareversion ist unten rechts an der Frontplatte angebracht, z.B. FW1.0.1. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 5 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 12: Funktionsbeschreibung
Output Enable X6 O-1 X3 IN1-2 X7 O-2 Input 1 Output X4 IN2-1 X5 IN2-2 SE1 SE2 Input 2 X8 PLC Input Abb. 1.4: Funktionsdiagramm Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 6 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 13: Technische Daten
Eingänge X2, X3, X4, X5 Bezugspunkt: Außenleiter am BNC Stecker des jeweiligen Ausgangs X6, X7 Verkabelung: Kabeltyp: RG-58/U Innenleiter-Durchmesser: 0,9 mm max. Länge: Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 7 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 14: Eingänge, 24V Versorgung Io (X8 Dig)
Innenliegende Flachsteck-Verkabelung von Platine zum Gehäuse Verbindung Gehäuse über Tragschienenadapter Anschluss: verschiedene (siehe oben) Montage: auf geerdeter 35 mm Tragschiene (NS35) Gewicht: 685 g Einbaulage: Vertikal oder horizontal Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 8 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 15: Elektrische Anschlüsse Und Verdrahtungs-Beispiele
Abb. 1.5: X1 - PWR: Pinbelegung und interne Beschaltung ZUBEHÖR Empfohlener Steckverbinder: Phoenix Contact - MC 1,5/ 3-ST-3,81 - 1803581 (im Lieferumfang enthalten) 24VDC Versorgungssp. Abb. 1.6: X1 - PWR: Verdrahtungs-Beispiel Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 9 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 16: X2 - In1-1 / X3 - In1-2 / X4 - In2-1 / X5 - In2-2 (Eingänge)
1.8.3 X6 - O-1 / X7 - O-2 (Ausgänge) Anschluss: 2x BNC X6 O-1 X7 O-2 HE721C2400 HE721C2400 HE721C2400 HE721C2400 Abb. 1.8: X6 - O-1, X7 - O-2: Pinbelegung und interne Beschaltung Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 10 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 17: X8 - Dig (24V Eingänge)
OE - 5 Abb. 1.10: X8 - DIG: Pinbelegung und interne Beschaltung ZUBEHÖR Empfohlener Steckverbinder: Phoenix Contact - MC 1,5/ 6-ST-3,81 - 1803617 (Im Lieferumfang enthalten) Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 11 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 18: Konfiguration/Schalter
Elektrostatisch gefährdete Bauteile! Bei Entnehmen zur Konfiguration der Einsteckkarte ist dies an geeigneten Arbeitsplätzen durchzuführen um die Baugruppe vor elektromagnetischen Feldern und/oder statischer Elektrizität zu schützen. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 12 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 19: Konfigurationsfeld Übersicht
1 Produktübersicht 1.9.1 Konfigurationsfeld Übersicht OPTION Reserved Alle Kanäle müssen auf OFF stehen Abb. 1.12: Übersicht: Lage Schalter Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 13 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 20: Konfigurationsfeld Option
Abb. 1.13: Schalter Konfiguration: OPTION Normalbetrieb 1.9.3 Konfigurationsfeld Auslieferungszustand In folgender Grafik ist die Default Schalter-Konfiguration dargestellt, mit der die Baugruppe standardmäßig ausgeliefert wird. Abb. 1.14: Default Schalterstellung Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 14 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 21: Statusanzeige
Hardware-Reset aktiv / keine Spannung Testmodus aktiv PLC Spannung und Funktion Funktions-Fehler / PLC-Spannung fehlt Testmodus aktiv 24V Versorgungsspannung Baugruppe (X1) Versorgungsspannung fehlt Abb. 1.15: LEDs Betriebsstatus Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 15 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 22: Anzeige Signalstatus
Select Fehler (SE1 und SE2 aktiv!) SE1 Select IN1-x Eingang IN1-x auf Ausgang O-x IN1-x nicht gewählt Select Fehler (SE1 und SE2 aktiv!) Abb. 1.16: LEDs PLC Signale Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 16 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 23: Mechanik
Das kompakte Aluminiumgehäuse (B 55 x H 175 x T 125 mm) ist auf einer NS35 Hutschiene montierbar. Abb. 1.17: Baugruppe Mechanik: Abmessungen, Einbau Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 17 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 24: Bestellinformationen
2 Bestellinformationen 2.1 Bestell Nummern MW 0003529 Produkt PL101-OEM - Laser Analog Switch INFORMATION Die aktuellen Preise erhalten Sie auf Anfrage. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 18 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 25: Fehlerbehandlung Und Faq
3 Fehlerbehandlung und FAQ ACHTUNG Im Fehlerfall oder bei sichtbaren Schäden ist die Baugruppe unmittelbar außer Betrieb zu nehmen, als Defekt zu kennzeichnen und zu ersetzen. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 19 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 26: Kundenservice
• für Reparaturen oder Veränderungen an der Hardware, die nicht von Mike & Weingartner GmbH durchgeführt worden sind, • für Schäden, die durch eine unsachgemäße Verpackung bei einer Rücklieferung an Mike & Weingartner entstehen, • für Folgeschäden. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 20 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 27: Entpacken
• Vor Inbetriebnahme Produkt auf sichtbare Schäden kontrollieren. 4.5 Entsorgung Die Hardware wird von Mike & Weingartner GmbH gegen eine Gebühr zurückgenommen und fachgerecht entsorgt. Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 21 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 28: Unterlagen
5 Unterlagen Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 22 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017... -
Seite 29: Zeichnung Baugruppe Pl101
114.5 (Mitte Hutschiene (NS35)) Dept. Technical reference Created by Approved by R&D 28.04.2017 Document type Document status Zeichnung Title DWG No. PL101_010 MW0003529_ASM Rev. Date of issue Sheet 28.04.2017... -
Seite 31: Abbildungsverzeichnis
Abbildungsverzeichnis 1.1 PL101 - Laser Analog Switch ......1.2 Typenschild ........ -
Seite 32: Tabellenverzeichnis
0.2 Versions-Information Firmware ......Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 26 von –... -
Seite 33: Notizen
Notizen Mike & Weingartner GmbH PL101 (Laser Analog Switch) – 27 von – Benutzer-Dokumentation DOC101_UM_1.0 - 5/2017...
