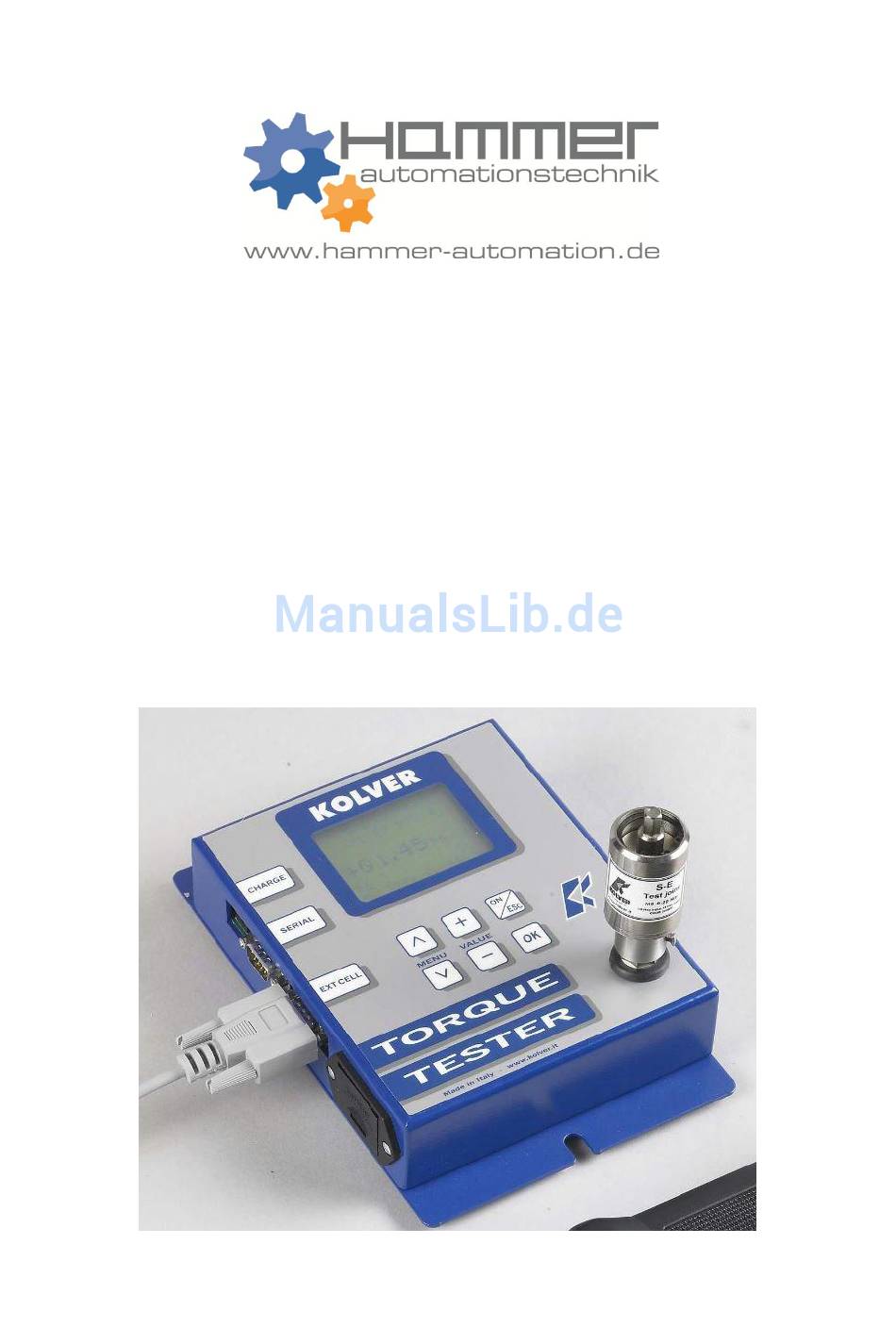

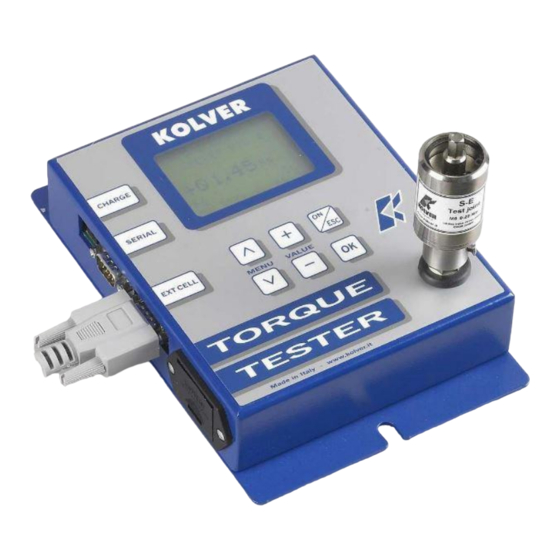

- Seite 1 K1 – K20 DREHMOMENT TESTER BENUTZER HANDBUCH Stand 04/2016...
- Seite 2 Schraube mit dem für den Zweck geeigneten Drehmoment angezogen wird. Der K1, K5 bzw. K20 Drehmoment-Tester erfüllt das Verlangen nach einem Instrument mit dem man verschiedene Drehmomentbereiche für verschiedene Schrauben, die man in der Produktion verwendet, messen kann. Der Drehmoment- Tester verfügt über die Möglichkeit die gesammelten Daten zu speichern und ist in...
- Seite 3 2. Beschreibung und Benutzeroberfläche 1. Befestigungsvorrichtungen 2. Display 3. CHARGE: Externe Energiezufuhr bzw., Batterieladeanschluss 4. SERIAL: RS232 Ausgang 5. EXT CELL: Externer Drehmomentgeber-Anschluss 6. MENU Pfeile um im Menü zu navigieren (oben/unten). Drücken Sie „^“ um ins Menü zu gelangen. 7.
- Seite 4 4. Befestigen Es wird eindringlich empfohlen den Tester an den Punkten 1 (siehe obere Grafik) auf einem festem Untergrund zu befestigen, bevor der Tester in Betrieb genommen wird. Ein unbefestigter Tester kann während des Betriebs den Benutzer ernsthaften Schaden zufügen. Des weiteren ist die Befestigung des Testers auch für die Genauigkeit der Messergebnisse von Bedeutung.
- Seite 5 Drücken Sie „ON/ESC“ für 3 sec um den Tester abzuschalten. Der Tester besitzt auch einen automatischen Ausschaltmodus um sich selbst auszuschalten (Bei 5 Minuten ohne Eingabe) und damit Strom zu sparen. 8. Das Programm Menü Die folgende Grafik zeigt Ihnen die komplette Menüliste mit allen Sub-Menüs. Drücken Sie „^“...
- Seite 6 MENÜ OPTIONEN: MODEL Dieses Fenster gibt Ihnen Aufschluss darüber welche Drehmoment - Tester Type Sie verwenden, Seriennummer, Software Version etc.. Diese Daten sind passwortgeschützt. LANGUAGE Sie können zwischen zwei Menüsprachen wählen (Englisch – Italienisch) SETUP Der folgende Teil gibt Ihnen einen Überblick über das Setup Menü. MODE: Der Drehmomenttester bietet drei verschiedene Möglichkeiten an, wie er die gemessenen Drehmomente darstellen soll.
- Seite 7 Autoreset: Falls diese Funktion ausgeschalten ( off ) ist drücken Sie „OK“ um die Werte auf dem Display zu löschen und auf Null zurückzusetzen. Falls diese Funktion angeschalten ( on ) ist, kann automatisch eine neue Messung durchgeführt werden. GO – NO GO: Der Drehmoment-Tester ist sowohl mit visuellen (>,<,=) als auch auditiven (Buzzer) ausgestattet um den Benutzer über den jeweiligen Status des Geräts zu informieren.
- Seite 8 TRESHOLD (Mindestmesslatte): Mit diesem Parameter können Sie das Mindestdrehmoment einstellen ab dem eine Messung stattfinden soll. Solange der Messwert unter dieser Grenze liegt, wird dieser nicht im Display angezeigt. So können Sie die Mindestmesslatte einstellen: Treshold „+“ oder „-“ (erhöhen bzw. verringern Sie den Wert) ...
- Seite 9 Wählen Sie „Start“, „Programs“, „Accessories“, und dann „Hyperterminal“. Daraufhin wählen Sie HyperTerminal.exe. Wenn das Programm startet, werden Sie aufgefordert ein Icon und einen Namen zu wählen. Wählen Sie ein von Ihnen bevorzugtes Icon und nennen sie die Datei ,zum Beispiel, „Data_K5“. Danach klicken Sie OK (auf dem Desktop). Der „Connect to“...
-
Seite 10: Wartung
External ( Externer Drehmomentgeber.) Drehmoment-Tester Möglichkeit einen externen rotierenden Schleifringdrehmomentgeber. Der Tester kann jedes Drehmoment lesen, das von einem externen Schleifringdrehmomentgeber gemessen wird. Das Display kann aber „nur“ Drehmomente bis 99,99 Nm anzeigen. Der externe Drehmomentgeber sollte wie folgt angeschlossen werden: DESCRIPTION OUTPUT: + 2,5 V “EXT CELL”... - Seite 11 9. TEILELISTE Drehmoment Tester K1 0,05-1 Nm Cod. 020402 Drehmoment Tester K5 0,3-5 Nm Cod. 020403 Drehmoment Tester K20 0,1-20 Nm Cod. 020404 Ersatzteile Beschreibung Code Gehäuse 240000 Metal Gehäuse 240001 PCB mit KEYPAD und DISPLAY 240002 Ladegeräte 240003 Batterie...
