Inhaltszusammenfassung für DeToma C550 aktiv

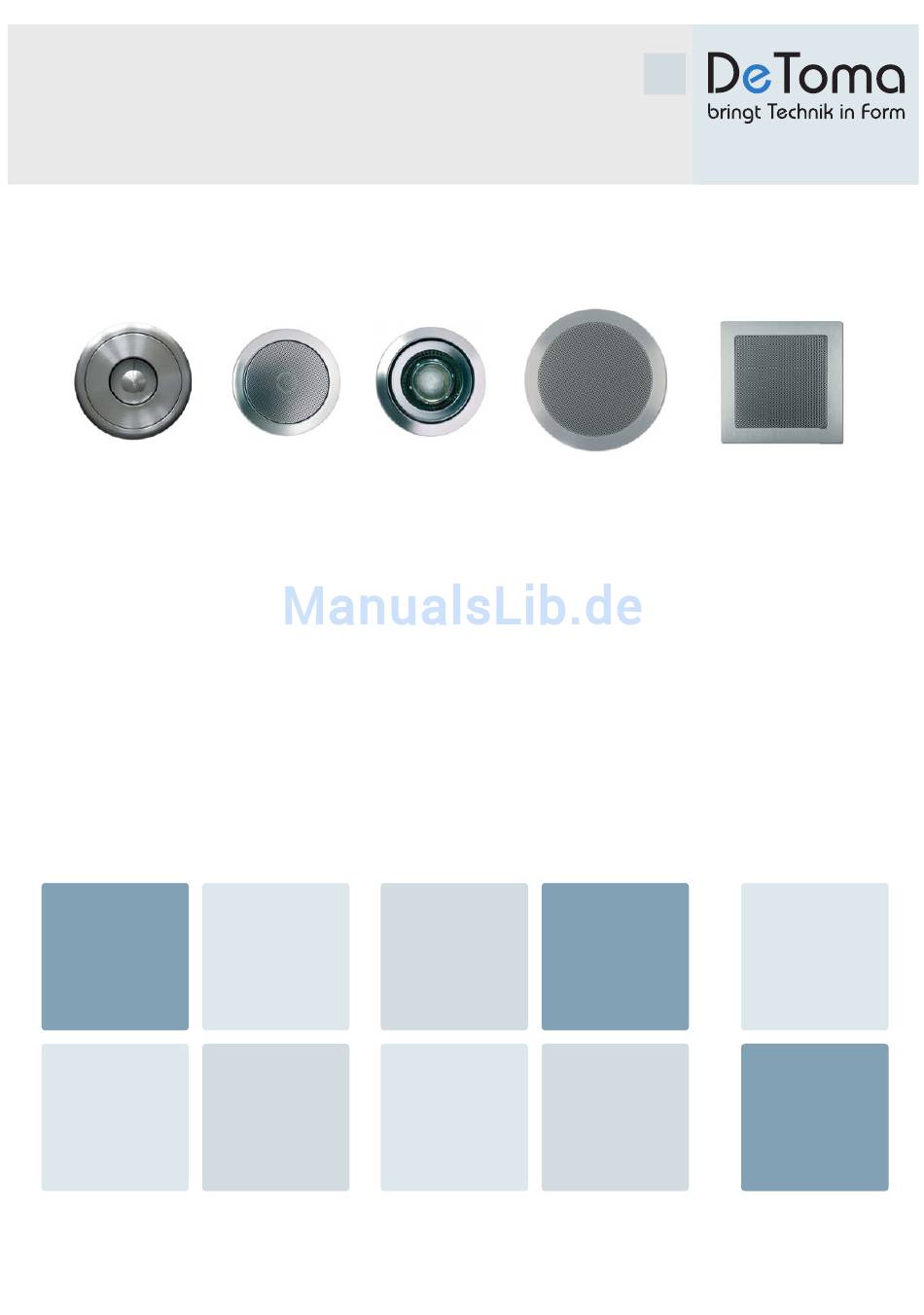

- Seite 1 Bedienungsanleitung C550 S700 A102 A403 aktiv aktiv P700 A423 A194 aktiv...
- Seite 2 Aktivmodule A403, A423, A194 Piccolo 700 aktiv Stavolo 700 aktiv Centerlautsprecher C550 aktiv In dieser Anleitung wird lediglich die jeweilige Aktivkomponente in Funktion und Anschlussmöglichkeit beschrieben. Alle Geräte können über die Software AmpTool gesteuert und bedient werden. Die entsprechende Anleitung finden Sie unter www.detoma.com...
-
Seite 3: Allgemeines
Alle Modelle - Seite 1 1. Allgemeines: Alle DeToma Aktiv Komponenten können mit der Software AmpTool (siehe Bedienungsanleitung dort) gesteuert werden. Mit der Software habe Sie Zugriff auf alle Filterparameter und Funktionen. Wenn Sie eine Audio / Video Steuerung verwenden, können Sie alle Aktiv Komponenten auch über RS-232 steuern. - Seite 4 Alle Modelle - Seite 2 4. Betrieb im BL Modus Alle DeToma Aktiv Komponenten können direkt im BL Linksystem betrieben werden. Hier besteht ebenfalls die Möglichkeit, mit den Microschaltern verschiedene Raumcodes zu definieren. Da die Microschalter im BL Modus teilweise doppelt belegt sind, ist es sehr wichtig die genaue Vorgehens- weise bei der Erstinbetriebnahme zu beachten.
-
Seite 5: A403 Aktivmodul - Anschlussübersicht
DeToma Aktiv Komponenten Bedienungsanleitung Aktiv Komponenten A403 - Seite 3 A403 Aktivmodul - Anschlussübersicht 5 3 2 4 Microschalter Volume Encoder für Ausgangspegel Steckerklemmleiste 8-polig Din-Buchse 8-polig 1 2 3 4 5 6 Lautsprecheranschlüsse 1 6 7 8 1. Belegung der Microschalter Zuspielgeräte B&o oder Geräte mit Line / NF Ausgang... - Seite 6 DeToma Aktiv Komponenten Bedienungsanleitung Aktiv Komponenten A403 - Seite 4 3. Steckerklemmleiste 8-polig: 5 3 2 4 1 6 7 8 Die einzelnen Anschlüsse der Steckerklemmleiste sind wie folgt belegt Pin 5 Eingang 1 rechts (BL - weiß) Pin 3...
-
Seite 7: A102 Audio Amplifier - Anschlussübersicht
DeToma Aktiv Komponenten Bedienungsanleitung Aktiv Komponenten A102 - Seite 5 A102 Audio Amplifier - Anschlussübersicht 5 3 2 4 Microschalter Volume Encoder für Ausgangspegel Steckerklemmleiste 8-polig Din-Buchse 8-polig 1 2 3 4 5 6 1 6 7 8 1. Belegung der Microschalter Zuspielgeräte B&o oder Geräte mit Line / NF Ausgang... - Seite 8 DeToma Aktiv Komponenten Bedienungsanleitung Aktiv Komponenten A102 - Seite 6 3. Steckerklemmleiste 8-polig: 5 3 2 4 1 6 7 8 Die einzelnen Anschlüsse der Steckerklemmleiste sind wie folgt belegt Pin 5 Eingang 1 rechts (BL - weiß) Pin 3...
- Seite 9 DeToma Aktiv Komponenten Bedienungsanleitung Aktiv Komponenten P701,S701,C550 - Seite 7 1. Anschlussbelegung Piccolo 700 aktiv, Stavolo 700 aktiv, Centerlautsprecher C550 aktiv 5 3 2 4 Microschalter Volume Encoder für Ausgangspegel Steckerklemmleiste 8-polig Din-Buchse 8-polig 1 2 3 4 5 6 1 6 7 8 2.
- Seite 10 Mono (beide Kanäle werden wiedergegeben z.B. Center) - im BL Modus Room Code mono deaktiert 3. Belegung der Microschalter Centerlautsprecher C550 aktiv Zuspielgeräte B&o oder Geräte mit Line / NF Ausgang Zuspielgerät im BL Modus (nur bestimmte Geräte anschließbar im Zweifel nachfragen) Schaltspannung / Trigger 3-20 Volt verfügbar...
-
Seite 11: Technische Daten
DeToma Aktiv Komponenten Technische Daten Seite 8 A403 A423 A194 - 19” Geh. C550 aktiv Aktivmodul Aktivmodul Aktivmodul Centerlautspr. Gehäuse alu natur eloxiert alu natur eloxiert schwarz schwarz/alu elox Front alu blau eloxiert alu natur eloxiert alu natur eloxiert schwarz/chr.matt Sockel Freq.-Bereich... -
Seite 12: Sicherheitshinweise
DeToma Aktiv Komponenten Sicherheitshinweise Seite 9 Bitte achten Sie achten Sie beim Einbau des Gerätes in Möbel, Wände oder Decken- verkleidungen auf ausreichende Belüftung und einen Mindestabstand von 5 cm um das Gerät herum. Der Netzstecker dient als Trennvorrichtung, und muss deshalb erreichbar sein.
