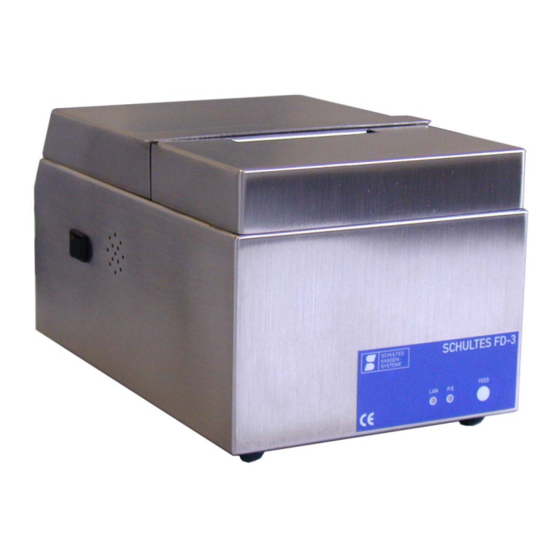

SCHULTES FD-3
Bedienungsanleitung
Fachhändler:
Copyright SCHULTES Microcomputer-Vertriebs-GmbH & Co. KG
Alle Rechte vorbehalten. Kein Teil des Werkes darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem
anderen Verfahren) ohne schriftliche Genehmigung der SCHULTES Microcomputer-Vertriebs-GmbH & Co. KG
reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
Änderungen und Irrtümer vorbehalten!
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für SCHULTES FD-3
- Seite 1 Copyright SCHULTES Microcomputer-Vertriebs-GmbH & Co. KG Alle Rechte vorbehalten. Kein Teil des Werkes darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung der SCHULTES Microcomputer-Vertriebs-GmbH & Co. KG reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 2: Inhaltsverzeichnis
Papierwechsel ....................11 Farbbandwechsel ..................... 13 Reinigung ......................14 Sicherheitshinweise bei der Installation............15 Bedeutung der DIP-Schalter an der Geräteunterseite ......... 16 Entsorgungshinweis ..................16 Glossar ......................17 Zubehör ......................18 © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 3: Allgemeines
Bedienungsanleitung SCHULTES FD-3 Seite Allgemeines Einsatzgebiet Der SCHULTES FD-3 kann als Küchendrucker oder als Bon – Drucker für Kassen der Serie S-600 verwendet werden. Aufstellung An der Unterseite des Druckers befinden sich Lüftungsschlitze. Sorgen sie für ausreichende Luftzirkulation und stellen sie den Drucker nicht auf eine weiche Unterlage. -
Seite 4: Technische Daten
Das Papier darf am Papierende nicht mit dem Rollenkern verklebt sein, da sonst die Papierende – Erkennung nicht funktioniert und Bons verloren gehen können. Der Drucker verfügt über eine automatische Papierlängenmessung. Nach 30 m Papierverbrauch schaltet der Drucker mit Papierende ab. © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 5: Konformitätserklärung
Bedienungsanleitung SCHULTES FD-3 Seite Konformitätserklärung Hiermit erklärt SCHULTES Microcomputer Vertriebs GmbH & Co KG Bayreuther Str. 50b D-42115 Wuppertal dass sich das Produkt SCHULTES FD-3 Küchendrucker auf das sich die Erklärung bezieht, in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen Bestimmungen der Richtlinien 73 / 23 / EC 89 / 336 / EC befindet. -
Seite 6: Verwendung
Bedienungsanleitung SCHULTES FD-3 Seite Verwendung Der SCHULTES FD-3 wird als Drucker an SCHULTES Kassen der Serie S-600 eingesetzt. Je nach Anwendung kann der Drucker als Küchen- und/oder Bondrucker konfiguriert werden. Spannungsversorgung Schließen sie den Drucker an eine vorschriftsmäßig geerdete, mit max. 10 Ampere abgesicherte Schutzkontaktsteckdose an. -
Seite 7: Bedienelemente
Testprogramm aktiviert. Der Drucker druckt in einer Endlosschleife Testbons. In der letzten Zeile des Bons steht die Versionsnummer der Drucker – Firmware. Zum Beenden des Testprogramms muss der Drucker abgeschaltet werden. © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 8: Inbetriebnahme
Kassensystem anpasst. Netzwerkanbindung Der FD-3 verfügt über eine Ethernet – Schnittstelle. Der Drucker kommuniziert über das Netzwerkprotokoll TCP / IP mit der Kasse. Die Kassen der S-600 Serie benötigen eine Version ab 4.44. Der Drucker wird entweder mit einem Kreuzverbindungskabel AK-4 direkt mit der Kasse verbunden oder über einen... -
Seite 9: Der Netzschalter
Bei noch nicht gedruckten Daten blinkt die LED P/E einen Fehler aus. Der Lautsprecher gibt einen entsprechenden Signalton aus. Nach dem Einschalten werden die gepufferten Druckdaten gedruckt. Druckerverhalten beim Abschalten Beim Abschalten unterscheidet der FD-3 in zwei Fällen. 2.3.1 Der Drucker hat keine Druckdaten Liegen Druckerspeicher... -
Seite 10: Die Wandhalterung
Bei Verwendung des Drucker als Ferndrucker mit Einzel- oder Kettenbonoption ist die Verwendung des Wandhalters (Best.-Nr. im Anhang) vorteilhaft, da die Bons so gut sichtbar nach vorne heraushängen können. Abb. 3 - FD-3 in Wandmontage © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 11: Wartung Und Pflege
Seite Wartung und Pflege Papierwechsel Der FD-3 zeigt durch aufleuchten der roten LED sowie durch einen anhaltenden Signalton das Papierende an. Der Lautstärke des Signaltons kann bei der Konfiguration durch den Fachhändler eingestellt werden. Drucker beim Papierwechsel nicht abschalten ! Zum Papierwechsel den Drucker nicht ausschalten. -
Seite 12: Papierreste Im Druckwerk
Öffnen sie den Deckel für das Druckwerk. Dazu den Deckel mit beiden Händen gegen die Feder zum Körper ziehen (1), kippen und dann nach oben anheben (2). Abb. 5 – Druckwerkdeckel öffnen © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 13: Farbbandwechsel
Griff an der Farbbandkassette Rad zum Strammziehen des Farbbandes Abb. 6 – FD-3 mit angehobenem Messereinheit Alte Farbbandkassette entnehmen Die Kassette am Griff halten und leicht nach vorne kippen. Die Kassette löst sich aus der Einrastung. Anschließend kann das Farbband angehoben werden. -
Seite 14: Reinigung
Danach wird die Kassette in die entsprechende Position gebracht, bis sie hörbar einrastet. Nun fahren sie weiter fort mit den unter 3.1.1 angegebenen Punkten. Reinigung Den Drucker mit einem feuchten fusselfreien Tuch abwischen. Den Drucker niemals in Wasser eintauchen. © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 15: Sicherheitshinweise Bei Der Installation
Sicherheitshinweise bei der Installation Bei der Installation des Druckers in der Küche sollte der Fachhändler sich aus Sicherheitsgründen von der Funktion der Elektroinstallation vergewissern und den Drucker auf Erdung prüfen. © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 16: Bedeutung Der Dip-Schalter An Der Geräteunterseite
Im Normalbetrieb ist die Grundstellung der DIP-Schalter 1-4 : 0 0 0 0 Entsorgungshinweis Entsorgen Sie ausgediente Geräte den gesetzlichen Bestimmungen entsprechend. Der SCHULTES FD-3 darf nicht über den normalen Hausmüll entsorgt werden. © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 17: A Glossar
Verbindung zwischen zwei Netzwerken. Über einen Router werden zwei Netzwerke mit unterschiedlichen Netzwerknummern verbunden. Kassen und Drucker, die miteinander zu einem Kassenverbund verschaltet werden, müssen sich im gleichen Netzwerk befinden und dürfen nicht durch Router voneinander getrennt sein! © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006... -
Seite 18: B Zubehör
850 055 Bon-Rolle FD-3 Bestell – Nummer: 860 001 Wandhalterung FD-3 Bestell – Nummer: 800 259 Kreuzverbindungskabel AK-4 Bestell – Nummer: 993 048 Direktverbindungs-Kabel AK-5 Bestell – Nummer: 993 052 © 2006 Schultes Microcomputer-Vertriebs-GmbH & Co KG Stand Mai 2006...
