Anmerkung:
Signal-Stärke anzeigen: Nach einem Druck auf die Taste „Signal Qualität" erlöschen die 4 LEDs für
1 Sekunde und das GSM Modul zeigt anhand der aufleuchtenden LEDs 1 Sekunde lang die Qualität
der Verbindung an:
-keine LED leuchtet: kein Signal
-Power LED leuchtet: schlechtes Signal
-Power LED und Netzwerk LED leuchten: schwaches Signal
-POWER, NETZWERK und STATUS LEDs leuchten: Gutes Signal
-Alle LEDs leuchten: Starkes Signal
Danach erlöschen alle LEDs und nehmen dann wieder ihre ursprüngliche Funktion wahr.

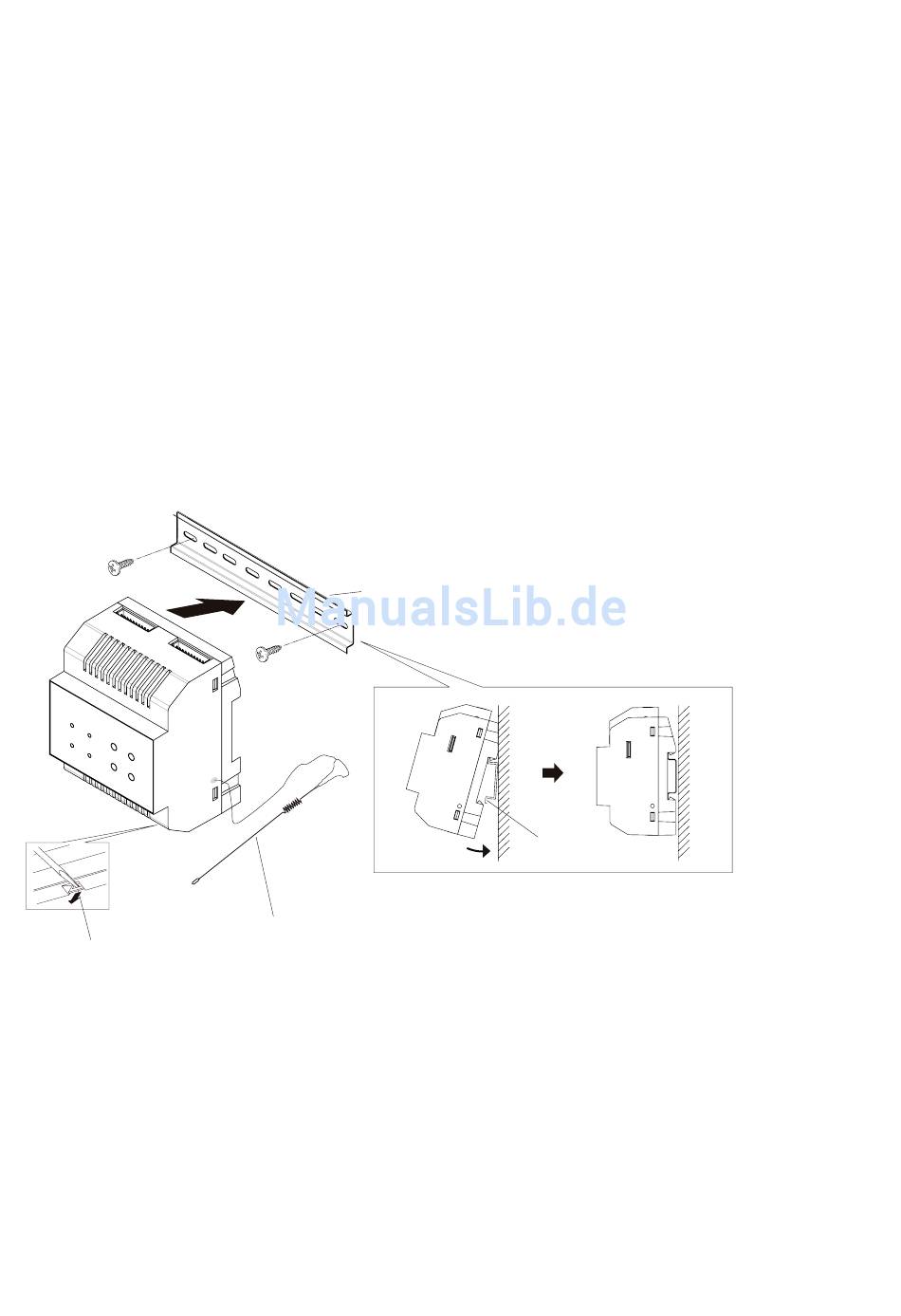

2. Anbringung
Befestigungs-Stift
Mounting Buckle
Anmerkung: Im Fuß der Antenne befindet sich ein Magnet, damit kann die Antenne an
metallischen Gegenständen befestigt werden, z.B. an der DIN-Schiene.
Die Antenne sollte nur in offenen Orten aufgestellt werden, es sollten sich keine Wände
um die Antenne herum befinden.
DIN-Schiene
Din rail
Antenne
Antenna
Schritt 1: Befestigen Sie eine DIN
Schiene mit Hilfe von passenden Schrau-
ben und Dübeln an der Wand.
Schritt 2: Ziehen Sie den
Befestigungs-Stift zurück und bringen
Sie das Modul an der Wandschiene an.
DIN-Schiene
Din rail
