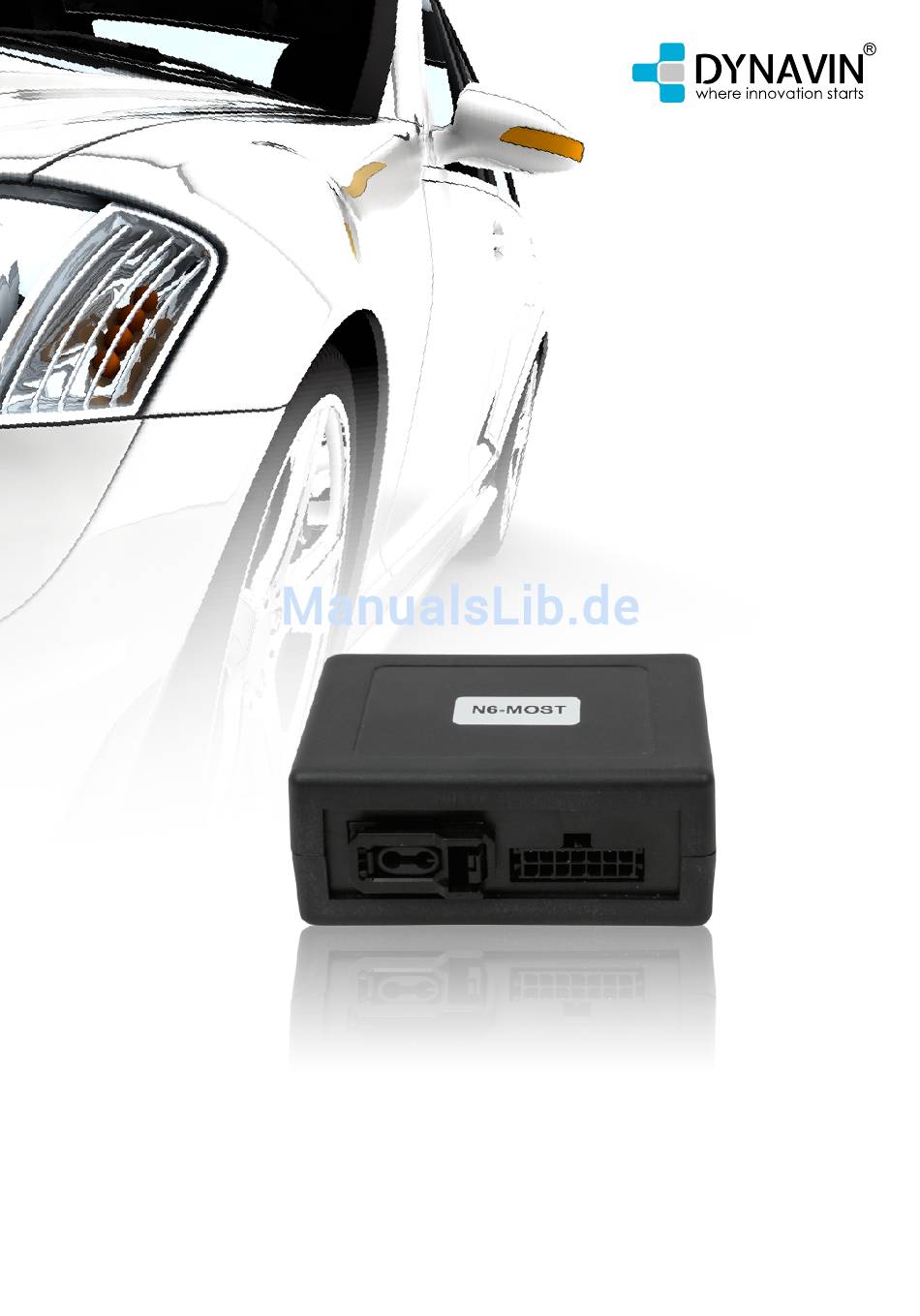

- Seite 1 MOST AGW E I N B A UA N L E I T U N G Für Mercedes: >> SLK (R171 bis ca. 03/2008 vor Facelift Modell) >> E-Klasse W211 oder S211 >> CLS (C 219)
-
Seite 2: Canbus Verteiler Bei Mercedes Slk
1. Orginal Radio ausbauen 2. Alle Stecker vom Radio entfernen 3. Most anschließen: Canbus Verteiler bei Mercedes SLK Seitenpanel links im Fahrerfußraum entfernen (2x T20/T25 Torx). Eine Schraube befindet sich in der Mitte, die andere oben am Rand. Plastikkappe über der Schraube in der Mitte vor- sichtig mit einem Schraubendreher oder Taschenmesser entfernen. -
Seite 3: Canbus Verteiler Bei Mercedes Mbe Und Cls
Im Kanal befinden sich die CAN BUS Verteiler. Markierten Verteiler nach oben aus seiner Fassung ziehen. Canbus Verteiler bei Mercedes MBE und CLS Panel unter dem Handschuhfach entfernen. Dafür müssen zwei Schrauben mit einem T20/T25 Torx entfernt werden. Der Canbus Verteiler befindet sich dann auf der linken Seite. - Seite 4 Abbildung zeigt original LWL Kabel. MOST Leitung von dem original LWL Stecker herausziehen.
- Seite 5 Nach dem Abziehen verbinden Sie den LWL Stecker (ohne MOST Leitung) mit diesem Gegenstück. Die in Bild 6 abgezogene MOST Leitung in dieses Gehäuse stecken und anschließend mit dem MOST Adapter verbinden. Dieses Kabel in irgendeinen freien Platz im Canbus Verteiler stecken. Wo die Canbus Verteiler der verschiedenen Fahrzeuge liegen finden Sie auf den Bildern 2-5.
- Seite 6 Stecker ins Radio in den unteren Steckplatz stecken. Das Audio Ausgangskabel vom Radio mit dem mitgelieferten Anschlusskabel verbinden (Rear L und Rear R). Radio Antenne aus AGW rausziehen (schwarzer Stecker). Mit dem Verlängerungskabel vom Lieferumfang verbinden und bis zum Radio verlegen.
-
Seite 7: Anschlüsse
Anschlüsse... - Seite 8 Dynavin GmbH Siemensstr. 7 76316 Malsch Germany Kontakt: Tel.: +49 72469445030 Fax: +49 724694450310 Email: info@dynavin.de Web: www.dynavin.de...
