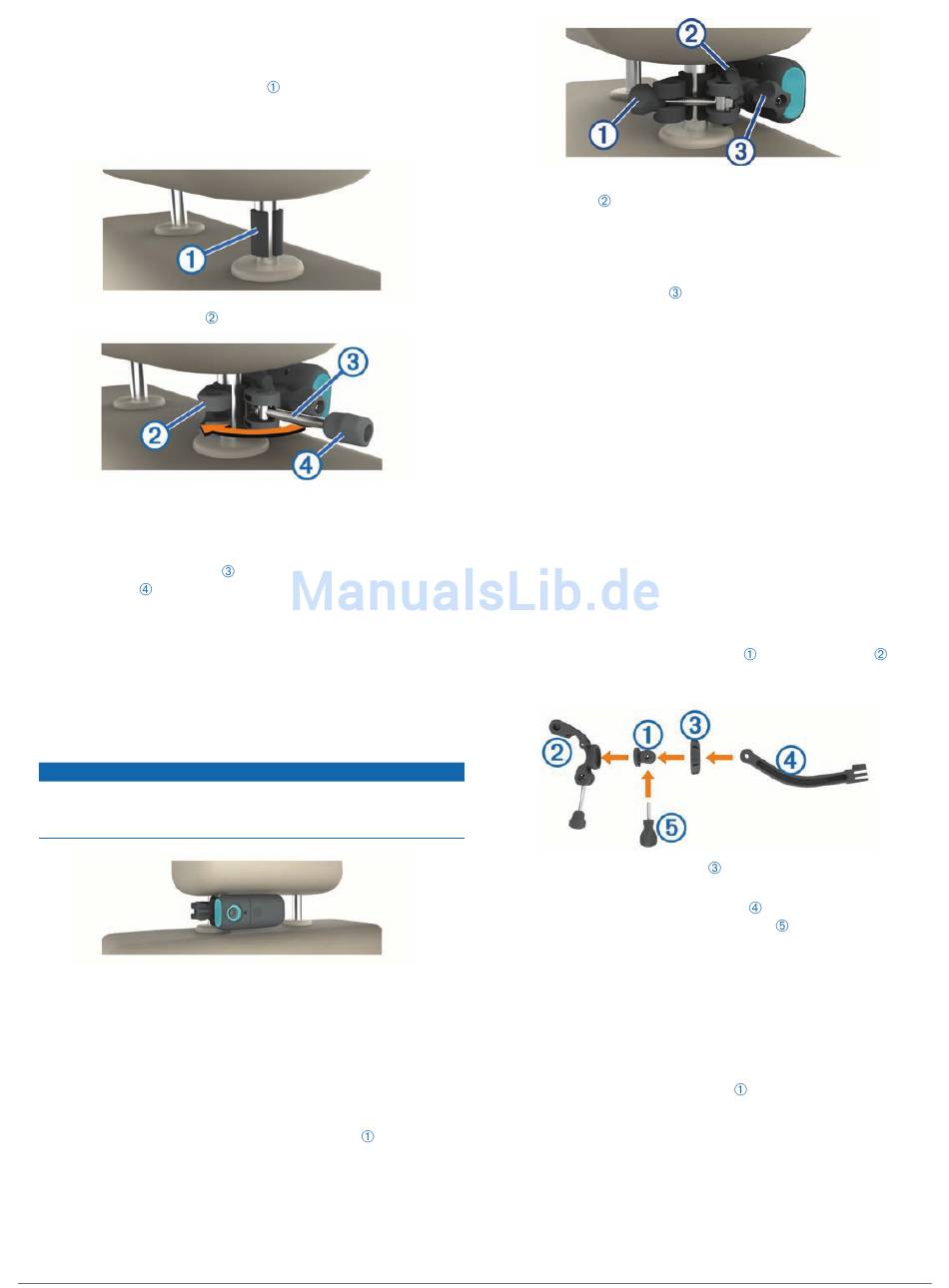

Montieren der Kamera an einer Kopfstütze
1 Ziehen Sie die Kopfstütze nach oben, sodass die Holme zu
sehen sind.
2
Legen Sie eine Gummiunterlage
HINWEIS: Im Lieferumfang sind Gummiunterlagen in zwei
Größen enthalten. Verwenden Sie die Gummiunterlage, die
einfach, aber sicher um den Holm passt.
3
Setzen Sie die Klemme
Die Klemme und die Unterlage sollten so nahe wie möglich
an der Kopfstütze platziert werden. Achten Sie jedoch darauf,
dass die Sicht der Kamera nicht durch einen Teil der
Kopfstütze beeinträchtigt wird.
4
Schließen Sie den Bolzen
Feststellknopf im Uhrzeigersinn, bis die Klemme fest
angezogen ist.
TIPP: Bei größeren Holmen müssen Sie den Feststellknopf
evtl. etwas lösen, um den Bolzen zu schließen.
Die Klemme sollte nicht am Holm verrutschen, wenn sie
angezogen ist. Falls die Klemme verrutscht, verwenden Sie
eine dickere Gummiunterlage.
5
Drücken Sie die Kopfstütze nach unten, bis sich die Kamera
in der richtigen Höhe befindet.
Die Kopfstütze muss nach der Montage der Kamera im Sitz
einrasten. Wenn die Kopfstütze nicht einrastet, sollte die
Kamera nicht an dieser Kopfstütze montiert werden.
Anpassen der Kameraposition mit der Standardkopfs-
tützenhalterung
Sie können den Kamerawinkel und die Ausrichtung der Kamera
anpassen, damit der optimale Bereich im Video zu sehen ist.
Beim Anpassen der Kamera kann es hilfreich sein, das
Videosignal als Referenz auf dem Navigationsgerät anzuzeigen
(Anzeigen des Videos der babyCam, Seite
• Um die Kamera nach links oder rechts auszurichten, lösen
Sie die Klemme, indem Sie den Feststellknopf
dem Uhrzeigersinn drehen. Drehen Sie dann die Klemme am
Holm der Kopfstütze.
2
um den Holm.
um die Gummiunterlage.
, und drehen Sie den
HINWEIS
4).
entgegen
• Um die Kamera gerade auszurichten, lösen Sie den
Gewindering , indem Sie ihn eine volle Umdrehung
entgegen dem Uhrzeigersinn drehen. Richten Sie die
Kamera dann so aus, dass das aufgenommene Bild gerade
ist.
• Um die Kamera nach oben oder unten auszurichten, lösen
Sie die Flügelschraube
Uhrzeigersinn drehen. Neigen Sie die Kamera dann nach
oben oder unten.
Nachdem Sie die Kameraposition angepasst haben, sollten Sie
sich vergewissern, dass der Feststellknopf, der Gewindering
und die Flügelschraube fest angezogen sind.
Verlängerungsarm
Mit dem optionalen Verlängerungsarm können Sie die Kamera
an einer verstellbaren Kopfstütze montieren, die auf dem Sitz
aufliegt. Der Arm reicht um den Teil der Kopfstütze, der auf dem
Sitz aufliegt, und positioniert die Kamera vor der Kopfstütze.
Besuchen Sie garmin.com/babycam, um Halterungszubehör zu
erwerben.
Zusammensetzen der Halterung und des Verlänge-
rungsarms für aufliegende Kopfstützen
Sie sollten die Halterung und den Verlängerungsarm
zusammensetzen und erst dann die Kamera an der Kopfstütze
montieren.
1
Setzen Sie das Verbindungsstück
Richten Sie das Verbindungsstück wie in der Abbildung
dargestellt aus.
2
Setzen Sie den Gewindering
und drehen Sie ihn im Uhrzeigersinn fest.
3 Setzen Sie den Verlängerungsarm
sichern Sie ihn mit der Flügelschraube
Montieren der Kamera an einer aufliegenden
Kopfstütze
Zum Montieren der Kamera an einer aufliegenden Kopfstütze
sollten Sie zunächst die Halterung und den Verlängerungsarm
zusammensetzen.
1
Ziehen Sie die Kopfstütze nach oben, sodass die Holme zu
sehen sind.
2
Legen Sie eine Gummiunterlage
HINWEIS: Im Lieferumfang sind Gummiunterlagen in zwei
Größen enthalten. Verwenden Sie die Gummiunterlage, die
einfach, aber sicher um den Holm passt.
, indem Sie sie entgegen dem
auf die Klemme
auf das Verbindungsstück,
in die Basisplatte, und
.
um den Holm.
.
