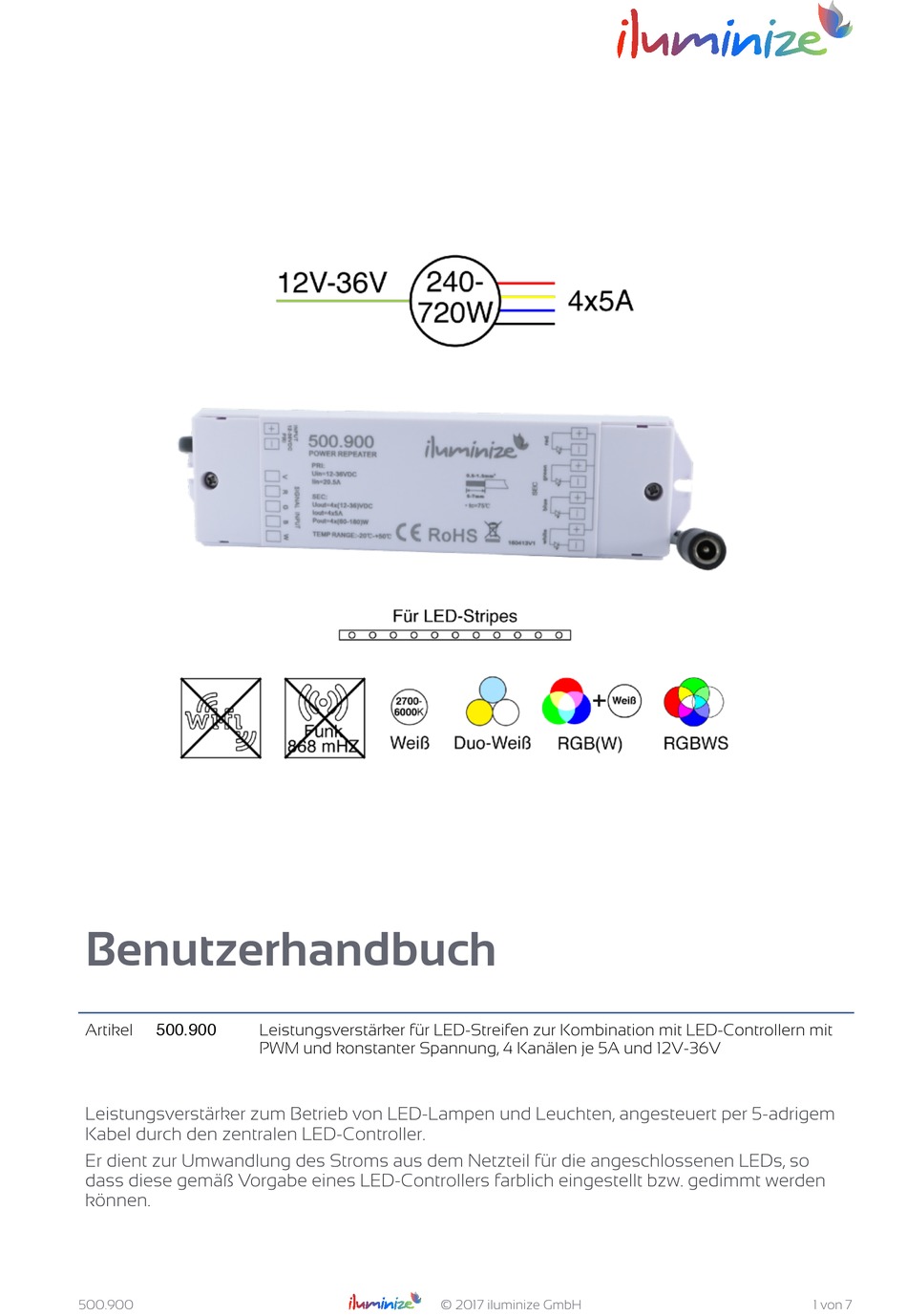

Benutzerhandbuch
Artikel
500.900
Leistungsverstärker zum Betrieb von LED-Lampen und Leuchten, angesteuert per 5-adrigem
Kabel durch den zentralen LED-Controller.
Er dient zur Umwandlung des Stroms aus dem Netzteil für die angeschlossenen LEDs, so
dass diese gemäß Vorgabe eines LED-Controllers farblich eingestellt bzw. gedimmt werden
können.
500.900
Leistungsverstärker für LED-Streifen zur Kombination mit LED-Controllern mit
PWM und konstanter Spannung, 4 Kanälen je 5A und 12V-36V
!
© 2017 iluminize GmbH
!
1
! von !
7
Werbung
Inhaltszusammenfassung für iluminize 500.900
- Seite 1 Leistungsverstärker zum Betrieb von LED-Lampen und Leuchten, angesteuert per 5-adrigem Kabel durch den zentralen LED-Controller. Er dient zur Umwandlung des Stroms aus dem Netzteil für die angeschlossenen LEDs, so dass diese gemäß Vorgabe eines LED-Controllers farblich eingestellt bzw. gedimmt werden können. 500.900 © 2017 iluminize GmbH ! von !
-
Seite 2: Technische Daten
4 x 5 A 4 x (60 - 180)W Konstantspannung Schutzklasse IP20 Feuchtigkeit und direkte Sonneneinstrahlung sind unbedingt zu vermeiden. Für den Einsatz im Außenbereich ist ein wasserdichtes Gehäuse zwingend erforderlich. Maße 500.900 © 2017 iluminize GmbH ! von ! -
Seite 3: Anschlüsse Und Bedienung
Verstärkung von 4 weißen LED-Streifen genutzt werden. Du benötigst also einen beliebigen LED-Controller mit PWM und konstanter Spannung zwischen 12V und 36V. Dieser Controller kann auch von einem anderen Hersteller kommen, z. B. KNX, Homematic, etc. 500.900 © 2017 iluminize GmbH ! von ! - Seite 4 Farbe an, verbraucht der Streifen 2,4W pro Meter, bei weiß 7,2W. Eine Farbe plus beigemischtes Weiß verbraucht dann etwa 9W. Damit ist, kalkuliert man mit 14,4 Watt / m genügend Sicherheit vorhanden. 500.900 © 2017 iluminize GmbH ! von !
- Seite 5 Ströme pro Kanal des Verstärkers, dieser beträgt 5A pro Kanal. Bei z. B. RGBW hat der weiße Kanal eine Leistung von 0,3A pro Meter, damit lassen scih dann Weiß 20 % maximal 16,5 Meter RGBW-Stripe an einem Verstärker betreiben. 500.900 © 2017 iluminize GmbH ! von !
-
Seite 6: Sicherheitshinweise
Die Leistung des Netzteils muss mindestens 20% höher ausgelegt werden als die Anschlussleistung der LED’s. Wird diese Regel nicht eingehalten, kann es zur Überhitzung des Netzteils kommen. Die hochwertigen Netzteile von iluminize schalten in diesem Fall automatisch den Strom ab, bis die Überhitzung abgeklungen ist. Vorsicht ist mit Netzteilen aus anderer Quelle geboten, die zum Teil eine solche Abschaltung nicht bieten. -
Seite 7: Haftungsausschluss
Komponenten sind unbedingt zu befolgen. Lese die Bedienungsanleitung vor der Installation und Inbetriebnahme bitte gründlich durch. iluminize GmbH haftet nicht für Schäden oder Unfälle, welche durch unsachgemäße Verwendung oder durch Anschluss der einzelnen Bauteile verursacht werden. Widerrechtliche Vervielfältigungen sowie die Weitergabe sind untersagt.
