Montage des Tragarms

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage".

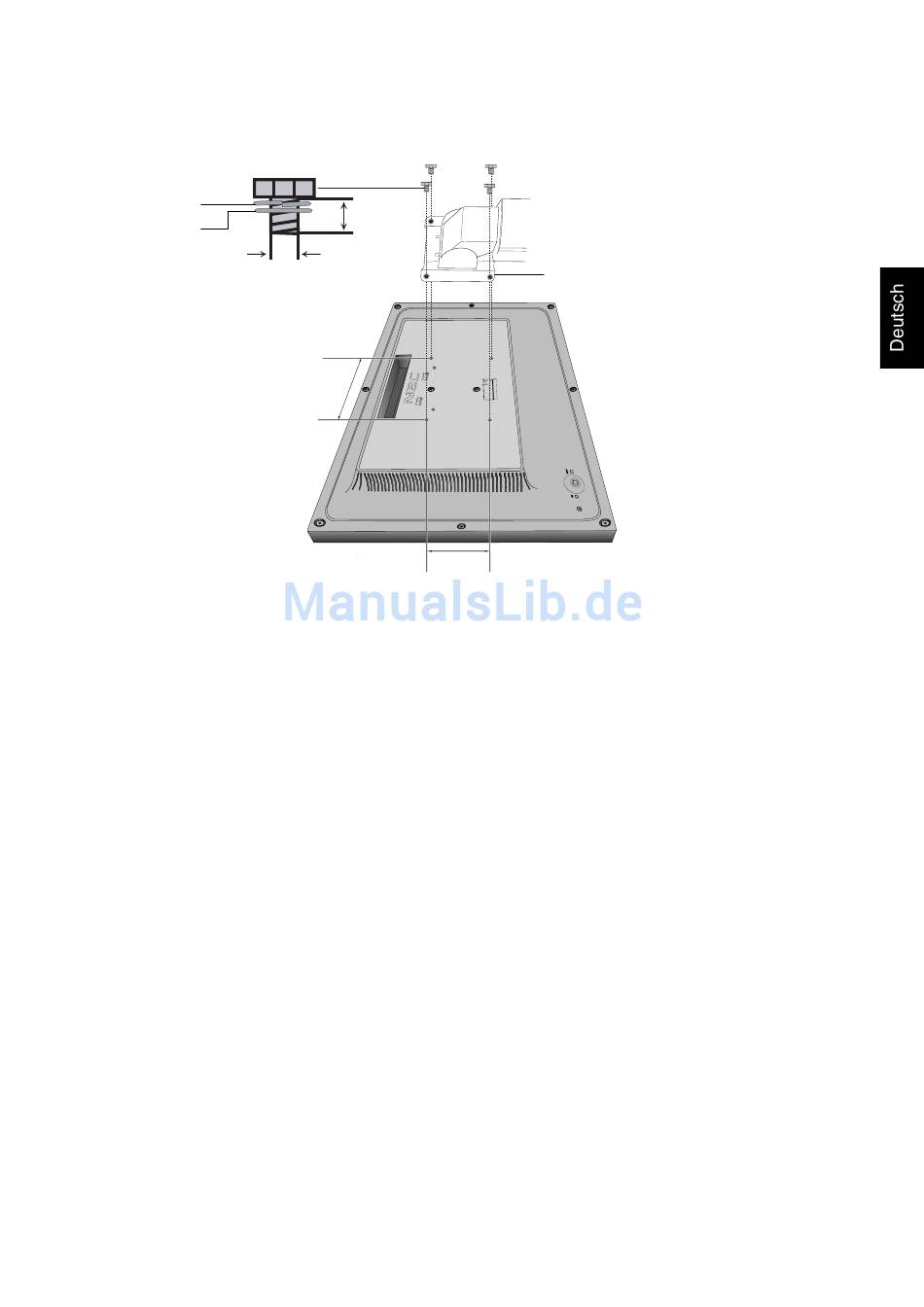

2. Verwenden Sie die vier angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1).
Federring
Unterlegscheibe
Vorsicht: Verwenden Sie für die Montage AUSSCHLIESSLICH die vier angegebenen Schrauben der Größe M4, um
Beschädigungen am Monitor und Standfuß zu vermeiden.
Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des
Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur an einem zugelassenen Tragarm montiert werden, der
beispielsweise mit einem TÜV-GS-Zeichen versehen ist.
HINWEIS: Ziehen Sie alle Schrauben fest (empfohlene Befestigungskraft: 98 – 137 N•cm).
12 mm
M4
100 mm
100 mm
Gewicht des LCD-Monitors komplett: 3,7 kg
Abbildung F.1
Deutsch-9
Stärke der Halterung (Arm)
2,0 ~ 3,2 mm
