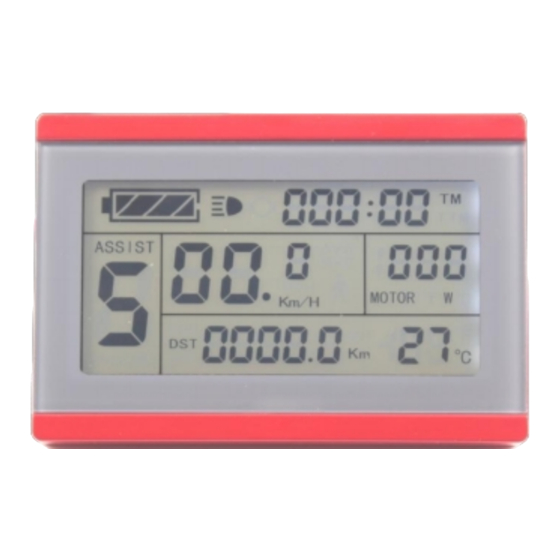

SZKTDZ KT LCD3 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch­ Deutsch
KT LCD3  Display
WWW.SZKTDZ.COM
ELEKTRO FAHRRAD DISPLAY KT LCD 3
Übersetzung: elektrolurchbike.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SZKTDZ KT LCD3

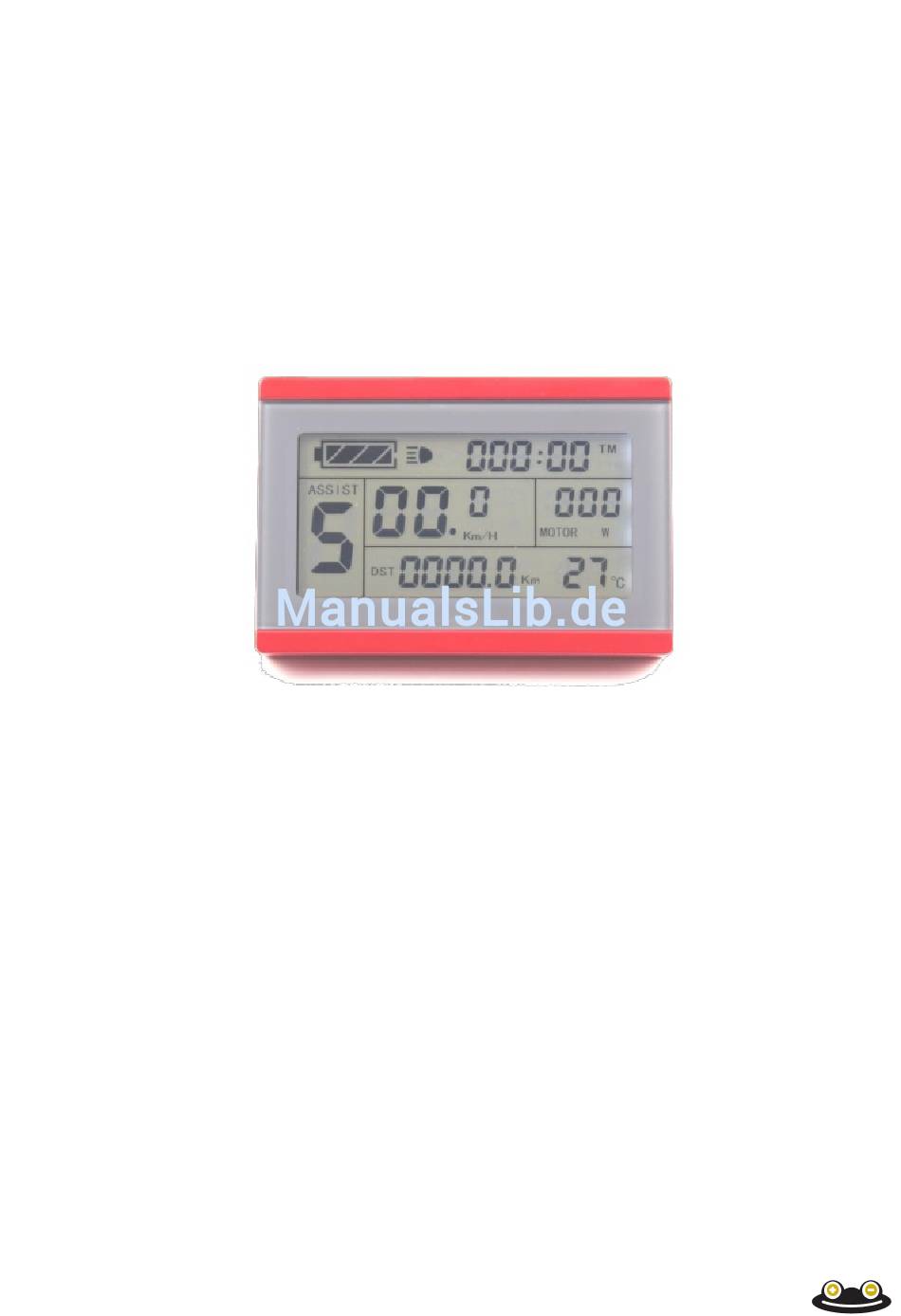

  • Seite 1 Benutzerhandbuch­ Deutsch KT LCD3  Display WWW.SZKTDZ.COM ELEKTRO FAHRRAD DISPLAY KT LCD 3 Übersetzung: elektrolurchbike.de...

  • Seite 2: Inhaltsverzeichnis

    Benutzerhandbuch 1  Inhalt  Vorwort    4    Aussehen und Gr ße    4  Display Abmessungen    4  Bedienteil  Abmessungen    4  Material und Farbe    5  Verdrahtungs Schema    5    Montageanleitung Lenker Durchmesser   31,8 installieren     5 Φ Lenker Durchmesser   22,2  installieren     5 Φ  Funktionsübersicht    6  Display­Inhalt    6  Tastenfeld  Definition    7   Normalbetrieb    7   Ein / Aus    7   Display Interface    8      Anzeige 1    8  ...
  • Seite 3 Benutzerhandbuch 2 Automatische Anzeigen Fehlercode ­anzeige Motor Betriebstemperatur Alarm Allgemein Grund Einstellungen Maximale Fahrgeschwindigkeit Rad­Durchmesser Metrische und imperiale Einheiten Beenden allgemeine Einstellungen P ­ Parameter Einstellung P1 Motorumdrehung Einstellung (Alnico­Zahl) P2 Geschwindigkeitssignal Einstellung P3 Motor Unterstützungsmodus P4 Daumengas Startmodus P5 Batterie ­ Ladezustandsanzeige Beenden P Parameter Einstellung C Parameter Einstellung C1 PAS ­...
  • Seite 4 Benutzerhandbuch 3 C13 Bremsenergiegewinnung C14 Abstimmung der Unterstützungsstufen Beenden C Parameter Einstellung Parameter­kopieren Benutzer Hinweis Versionsinformation ­3­ Übersetzung: elektrolurchbike.de...

  • Seite 5: Vorwort

    Benutzerhandbuch 4 Vorwort Die vorhandene Anleitung wird Ihnen helfen, sich mit den Funktionen vertraut zu  machen, wie Sie das Display bedienen und wie Sie die Einstellparameter setzen um eine optimale Zusammenarbeit der drei Komponenten, Motor, Controller und Display  zur erhalten.  Dieses Handbuch beschreibt die Installation, Bedienung und die Parametrierung des  Displays und um es richtig zu nutzen.Es kann zur Fehleranalyse herangezogen  werden und Ihnen helfen, Probleme zu l sen, die im praktischen Fahrbetrieb auftreten  Aussehen und Gr ße  Display  ○ Doppelwinkelmontage Einbaumaße  Bedienteil Abmessungen  ○ Übersetzung: elektrolurchbike.de...

  • Seite 6: Material Und Farbe

    Benutzerhandbuch 5  Hauptmaterial und Farbe ○ KT­LCD3 Display und Tastenfeld  Gehäuse  bestehen hauptsächlich aus PC­Material Die Gehäusefarbe ist dunkelgrau oder weiß.  Verdrahtungsschema ○ Montageanleitung Das Display Gehäuse und das Bedienteil auf den Lenker des Elektrofahrrads  montieren und ausrichten. Den Anschluss des Display mit dem Anschluss des  Controllers verbinden. Schalten Sie das Elektrofahrrad, und das Display ein, sie  müssten nun im Standard Betrieb sein, Werkseinstellung. Lenker   31.8   Installation ○ Φ Lenker   22.2   Installation ○ Φ ­5­ Übersetzung: elektrolurchbike.de...

  • Seite 7: Funktionsübersicht

    Benutzerhandbuch 6   ○ Funktionsübersicht KT­LCD3 Display bieten Ihnen eine Vielzahl von Funktionen, wie Fahrzeugkontrolle  und Fahrzeugstatus um das Fahren so angenehm wie moglich zu machen.  Tripzeitanzeige  (Anzeige einer einzelnen Fahrt (TM)  ◇ und der Gesamtfahrzeit (TTM));  Geschwindigkeitsanzeige  (Anzeige der augenblicklichen­Geschwindigkeit  ◇ (km/h oder mph) der Maximalgeschwindigkeit  (MXS) und der Durchschnittsgeschwindigkeit(AVS));  Tageskilometer­Anzeige  (Anzeige der aktuell zurückgelegten Strecke (DST)  ◇ und der Gesamtkilometer (Odo)), ◇  Tret­Unterstützungsstufen, : Stufen 1­5 ◇  Schiebehilfe    Funktion  max 6 km/h  (Cruise­Funktion ) ◇  Tempolimiter, Tempomat,   ◇  Batteriekapazitätsanzeige,  (VOL)­Anzeige,  Echtzeit­Batteriespannungs  ◇ Motor)­Anzeige,  Motorleistung und Temperatur ( ◇ ◇  Brems­ Display , ◇  Anzeige Fahrradbeleuchtung an  Umgebungstemperatur ...

  • Seite 8: Normalbetrieb

    Benutzerhandbuch 7 Display Anzeigen Tasten Definition Das KT­LCD3 Display besteht aus dem Anzeigeteil und dem Bedienteil. Es gibt drei Tasten auf dem Bedienfeld, die Symbole haben folgende Bedeutung,  Taste(UP)  , Taste (Einschaltknopf SW);   und (Taste)   (DOWN) . Bedienfeld Normalbetrieb  Ein / Aus ○ Drücken sie die Taste (SW)   lang, das Gerät schaltetet sich ein und geht in den  Standardbetrieb (Grundeinstellung).  (Das erneute lange Drücken auf diesen Kopf   Taste (SW) schaltet das Display und den Controller wieder aus (An und Ausschalter) Wenn das Elektrofahrrad 5 Minuten nicht bewegt wird und keine Eingaben erfolgen  schaltet sich die Stromversorgung ab.  ­ 7 ­ Übersetzung: elektrolurchbike.de...
  • Seite 9 Benutzerhandbuch 8  Display Interfaces ○ Display 1: Beim Einschalten erscheint Display 1 Display 1 Auf Display 1 erscheinen folgende Anzeigen. Ladestandsanzeige Batterie  Einzelfahrt Zeit (TM) Display Unterstützenswert aktuelle  Geschwindigkeit (km / h) Einzelfahrt Entfernung 6 km / H  Schiebehilfe  Motorbetrieb Leistung (W) Umgebungs­ Temperatur ­ 8 ­ Übersetzung: elektrolurchbike.de...
  • Seite 10 Benutzerhandbuch 9 Fahrradbeleuchtungs­Status Brems­Status Cruise­Funktion (Tempomat) Motortemperatur Display­Anzeige 2: Um in das Display 2 zu kommen drücken Sie kurz die Taste   (SW) Display 2 Auf Display 2 erscheinen folgende Anzeigen. Gesamtreisezeit (TTM) Gesamt ­ Kilometer (ODO) Durchschnittsgeschwindigkeit (AVS) Motor Betriebstemperatur ­9­ Übersetzung: elektrolurchbike.de...
  • Seite 11 Benutzerhandbuch 10 Im Fahrmodus wird nach 5 Sekunden automatisch von der Display Anzeige 2  wieder auf Display Anzeige1 umgeschaltet. Im Display 1 wird statt der Motorleistung  nun wieder die Motortemperatur (erfordert n tige Einrichtung) angezeigt Display 3 Um in das Display 3 zu kommen drücken Sie kurz die Taste,  (SW), Display 3 Auf Display 3 erscheinen folgende Anzeigen. erreichte H chstgeschwindigkeit (MXS) aktuelle­Batteriespannung (VOL) Im Fahrmodus wird nach 5 Sekunden die Anzeige erreichte H chstgeschwindigkeit  automatisch wieder auf die aktuelle Geschwindigkeit (km/h) umgeschaltet. ­10­ Übersetzung: elektrolurchbike.de...
  • Seite 12 Benutzerhandbuch 11 In Display 3, kurz Taste  (SW) drücken um Display 1 anzuzeigen In jeder Stufe der Display­Anzeigen ist es m glich durch langes Drücken auf die  Taste (SW)  , das Gerät und die Steuerung aus­ oder einzuschalteten.  PAS Ratio Assist  (Ünterstützungs Stufenschalter ○ Bei normalem Betrieb wird durch Drücken der Taste   (UP) oder der Taste    (DOWN)  die Tretunterstützung (ASSIST) d.h. die Motorleistung verändert. Schaltbereich geht von Stufe 1­5   Stufe 1 bedeutet die geringste Unterstützung Stufe 5 die h chste Unterstützung. Bei jedem neuen Start wird automatisch die Stufe aufgerufen die bei Abschaltung  des Elektrofahrrads gespeichert wurde, (dies kann auch je nach Benutzerwunsch auf  über weiter unten beschriebene Parameter konfiguriert werden). In Stufe 0 Null, gibt es keine Unterstützung.  Schiebehilfe Power Assistent Push­Funktion ○ Benutzer k nnen diese Hilfsfunktion beim Schieben des Fahrrades nutzen (max  6km/h), dazu Drücken der Taste   (DOWN), das Hilfsfunktions Logo   blinkt, das  Fahrzeug fährt mit einer Geschwindigkeit von max 6 km/h. Wenn sie die Taste    (DOWN), wieder los lassen, wird die Hilfsfunktion abgeschaltet ­ 11 ­ Übersetzung: elektrolurchbike.de...
  • Seite 13 Benutzerhandbuch 12 Tempolimiter Tempomat (Cruise­Funktion) ○ Parametereinstellung C7 muß 1 betragen.(siehe C Parametereinstellung), Einschalten des Tempomates (Cruise Funktion) Langes Drücken der Taste (DOWN), hierzu muss die Fahrzeuggeschwindigkeit mehr als 7 km / h, betragen. Logo (CRUISE) leuchtet. Bremsen oder betätigen einer beliebigen Taste, beendet die Cruise Funktion. Einschalten der Hintergrundbeleuchtung und der Fahrradbeleuchtung ○...
  • Seite 14 Benutzerhandbuch 13  Ladezustandanzeige ○ Das Display kann automatisch eine 24V, 36V oder 48V Batteriespannung des  Controllers erkennen. Beträgt die Batteriekapazität über 70%  leuchten alle vier Leistungsanzeigen im  Display. Wenn die Batteriekapazität sinkt, sieht man je nach Ladezustand ­3,­2­ oder­ 1­ Balken. Wenn die  Stromkapazität weniger als 15% beträgt, wird die  Leistungsanzeige v llig ausgeschaltet. Bevor sich der Controller wegen zu geringer  Spannung ausschaltet blinkt der Power  Anzeigerahmen, d.h. das Elektrofahrrad schalltet in Kürze ab.    Bei Unterspannung  blinken Anzeige der Akkukapazität  Motorbetriebsleistung und Temperatur ○ Im Fahr Modus, kann die Betriebs und Ausgangsleistung (Watt) über  die entsprechenden Anzeigen abgelesen werden.. Motorbetriebsleistung (Watt) ­ 13 ­ Übersetzung: elektrolurchbike.de...
  • Seite 15 Benutzerhandbuch 14 Damit die Betriebstemperatur des Motors angezeigt werden kann, muß der Motor  einen Temperatursensor besitzen und einen Anschluss für den Controller haben. Motor Betriebstemperatur Wenn die Motorbetriebstemperatur den Grenzwert überschreitet, blinkt die  Temperaturanzeige und die Motorsteuerung wird zum Schutz abgeschaltet  Umgebungs­ Temperatur ○ Nach dem Start wird die Umgebungstemperatur im Display angezeigt Umgebungs­Temperaturanzeige. Umgebungs­ Temperaturanzeige Die Anzeige der korrekten Temperatur kann bis zu 1 Minute dauern. Der Wert wird  schrittweise angezeigt, daher tritt eine Abweichung kurz nach dem Einschalten auf. ­14­ Übersetzung: elektrolurchbike.de...
  • Seite 16 Benutzerhandbuch 15  Single Data zurücksetzen ○ Innerhalb von 5 Sekunden nach Einschalten des Displays, (sie befinden sich in Display Drücken der Taste   (UP) und der Taste   (DOWN) gleichzeitig für ca. 2  Sekunden. Sowohl die die Einzel­Fahrzeit (TM) als auch die Einzelfahrt Distanz (DST)  blinkt, ein kurzes Drücken der Taste  (SW),und die gespeicherten Daten werden  gel scht.(TM und DST). Anzeige Einzeldaten L schung  Wenn es innerhalb von 5 Sekunden keine Eingabe gibt, wird automatisch auf Display1  umgeschaltet, und die ursprünglichen Datensatzinhalte werden gespeichert.  automatische Bedienerhinweise ○ Fehlercode Anzeige: Wenn im Steuersystem des Elektrofahrrades Fehler auftreten ,zeigt das  Display (Blinken) automatisch den Fehlercode an.  Sie k nnen die Fehlercode Anzeige nur verlassen, wenn der Fehler beseitigt wird Fehler­Code­Anzeige ­15­ Übersetzung: elektrolurchbike.de...
  • Seite 17 Benutzerhandbuch 16 Fehler (Error Code) & Definitionstabelle: Fehlercodes Definition 01_info Fehler Handgas  03_info Fehler Motor Hall Signal  04_info Fehler Drehmomentsensor Signal  05_info Fehler Geschwindigkeitssensor  06_info Motor oder Controller hat Verbindungsproblem Motorbetriebstemperatur ­ Alarm: Wenn die Betriebstemperatur des Motor den Warnwert erreicht, blinkt die Anzeige Motorbetriebstemperatur und die Steuerung des Controllers  schaltet zum Schutz des Motors ab. KT­LCD 3­Display­Benutzereinstellungen :  Allgemeine Grundeinstellungen ◇  P Parametereinstellung ◇  C Parametereinstellung ◇ Allgemeine Grundeinstellungen  Maximale Geschwindigkeit ○ Langes Drücken der Taste  (SW), das Display wird eingeschaltet. Innerhalb von 5  Sekunden nach Einschalten drücken der Taste   Up und drücken der Taste    (DOWN) gleichzeitig für ca. 2 Sekunden, als erstes blinkt die maximale Fahrgeschwin  digkeitseinstellung, dann drücken der Taste   (UP) oder der Taste    (DOWN) um  die maximale Fahrgeschwindigkeit einzustellen. Die gesetzlich maximale Fahrgeschwindigkeit beträgt 25km/h.Wenn die  Geschwindigkeit des Elektrofahrrades den eingestellten Wert überschreitet wird der Antrieb des Motor gestoppt.
  • Seite 18 Benutzerhandbuch 17 Einstellen der maximale Fahrgeschwindigkeit  Nach Abschluss der maximalen Fahrgeschwindigkeits Einstellung, kurz drücken der  Taste   (SW) um die aktuellen Werte zu speichern und mit der nächsten  Einstellung fortzufahren. Erfolgt innerhalb 1 Minute keine Eingabe auf dem Display  ,  wird das Display automatisch auf Display 1 zurückgestellt und die ursprünglichen  Sollwerte werden gespeichert.   Rad­Durchmesser ○ Nach Abschluss der maximalen Fahrgeschwindigkeit k nnen Sie die Einstellung für  den Raddurchmesser vornehmen, gehen Sie in die Raddurchmesser Einstellung die Anzeige blinkt drücken der Taste   (UP) oder der Taste   (DOWN), um den entsprechende Rad Durchmesser auszuwählen. Der Auswahlbereich der  Raddurchmesser ist wie folgt: es sind 13 verschiedene Durchmesser 6,8,10,12,14,16,18,20,22,24,26,700 c und 28 Zoll. Einstellen des Rad­Durchmessers Erfolgt während der Einstellung binnen einer Minute keine Eingabe so wird  automatisch auf das Display 1 zurückgeschaltet. Und die Sollwerte der ursprünglichen  Einstellung werden gespeichert. Nach Beendigung der Einstellung Raddurchmesser, kurz drücken der Taste   (SW) um zu speichern. Dann gehen Sie in die nächste  Einstellung. ­ 17 ­ Übersetzung: elektrolurchbike.de...
  • Seite 19 Benutzerhandbuch 18  Metrische und Imperiale (Zoll) Einheiten ○ Nach Beendigung der Einstellung Raddurchmesser, k nnen Sie die Einstellung für  die metrischen und imperialen Einheiten vornehmen.Dazu  gehen Sie in die  Einstellung,der metrischen und imperialen Einheiten die Anzeige blinkt: kurz Drücken  der Taste   (UP) oder der Taste   (DOWN) um in die Auswahl der drei  Masseinheiten (Geschwindigkeit Kilometer Umgebungstemperatur)  zu gelangen. Einstellen der Maßeinheiten metrisch /imperial Definitionstabelle der metrisch / imperial Einheiten: Anzeige metrisch imperial Fahrgeschwindigkeit km / h Gesamtstrecke Temperatur °C  (Celsius) ° F (Fahrenheit) erfolgt während der Einstellung binnen 1 Minute keine Eingabe so wird automatisch  auf das Display 1 zurückgeschaltet und die ursprünglichen Werte werden gespeichert. Nach Abschluss der Einstellung der Maßeinheiten drücken Sie die Taste   (SW)  kurz  um die aktuellen Sollwerte zu speichern. Die Geschwindigkeits­ und  und Kilometereinheitsanzeige h ren auf zu blinken. Drücken der Taste   (SW)  wieder kurz, und das Display befindet sich wieder im Modus der Einstellung der  maximalen Fahrgeschwindigkeit Beenden der Grundeinstellungen ○ Drücken Sie jetzt die Taste (SW)   für ca. 2 Sekunden. Sie verlassen die  allgemeinen Grundeinstellungen und gelangen zurück zu Display 1 ­18­ Übersetzung: elektrolurchbike.de...
  • Seite 20 Benutzerhandbuch 19 P Parametrierung Nach Abschluss der Eingabe der metrisch / imperial Maßeinheiten, die h rt die  Anzeige auf zu blinken. Wenn innerhalb einer Minute nach Aufh ren des Blinkens ein Drücken der Taste    (UP) der Taste   (DOWN) gleichzeitig für ca. 2 Sekunden erfolgt, gelangen  Sie  in die P Parametereinstellungsumgebung .  P1 Motorkenndaten Parameter Menü ○ P1 definiert die Alnico Magnetenanzahl. Diese gibt einen Zahlenwert an, der die Getriebeübersetzung Ihres Motors mal der Anzahl der Magnete Ihres Motors beinhaltet und liefert damit eine Angabe für die Umdrehungszahl ihres Rades die im Controller in  Geschwindigkeit umgerechnet wird. Eingabe erfolgt geradzahlig, (keine  Dezimalstellen) im Bereich zwischen 1­255 durch kurzes Drücken der Taste   (UP)  oder der Taste   (DOWN)  P1 Parameter Spalte blinkt  Parametereinstellung P1­Schnittstelle Erfolgt wären der Einstellung binnen einer Minute keine Eingabe so wird automatisch  auf das Display 1 zurückgeschaltet. Die Sollwerte der ursprünglichen Einstellung  werden gespeichert. Nach Abschluss P1 Parametereinstellung, drücken der Taste   kurz, um den  aktuellen Wert zu speichern und dann in die P2 Parametereinstellung zu gelangen ­19­ Übersetzung: elektrolurchbike.de...
  • Seite 21 Benutzerhandbuch 20  P2 Raddrehzahlimpuls Einstellung ○ Nach der Einstellung von P1 blinkt P2 Parameter P2­Parametereinstellung Schnittstelle  P2 Raddrehzahlimpulseinstellung­  Wenn am Rad 1 Impulssignal erzeugt wird, P2 auf 1 setzen. Wenn am  Rad 6 Impulssignale erzeugt werden P2 auf 6 einstellen. Wenn das Impulssignal nicht  ben tigt wird, den Parameter­P2­ auf 0 setzen. Der Einstellbereich von P2 liegt zwischen 0­6, Zur Auswahl kurzes Drücken der Taste   (UP) oder der Taste   (DOWN). Erfolgt während der P2 Parametereinstellung binnen einer Minute keine Eingabe, so  wird automatisch auf das Display 1 zurückgeschaltet. Die Sollwerte der ursprünglichen Einstellung werden gespeichert. Nach Abschluss der P2 Parametereinstellung, kurz Drücken der Taste   (SW), um die aktuellen Werte zu speichern. Sie gelangen jetzt in die P3 Parametereinstellung.  P3 Power­Assist Control Mode  ○ nach Abschluss der P2 Einstellungen befinden Sie sich in der P3  Schnittstelle  und die P3 Parameter­Spalte blinkt. P3 Parametereinstellung ­ 20 ­ Übersetzung: elektrolurchbike.de...
  • Seite 22 Benutzerhandbuch 21 P3 Parameter für Controller Unterstützungsmodus Die P3 Grundeinstellung ist 1 und bedeutet Drehmomentunterstützung Hier erhält der Motor in 5 Stromstufen unterteilte Leistung bis zur eingestellten H chstgeschwindigkeit (sanftes Fahren m glich) Ist die P3 Einstellung 0 bedeutet dies eine geschwindigkeitsabhängige Unterstützung Dabei erhält der Motor immer volle Leistung bis zur einer der 5 m glichen Geschwindigkeitststufen­­...
  • Seite 23 Benutzerhandbuch 22 P5 stellt die Batterie­ Ladezustandsanzeige ein Wenn der Parameter P5 = 0 (Grundeinstellung) bedeutet dies, die Batterieanzeige  zeigt den Ladezustand über die aktuelle Spannung der Batterie an. Nach Eingabe der  für die eingesetzte Lithium Batterie relevanten Batteriecharakteristik­Parameter zeigt  die Batterianzeige einen genaueren Ladezustand der Batterie an. Diese Einstellung bedarf der Batterieentladekurve d.h. welche Kapazität steckt bei  welcher Spannung noch in der Batterie. Allgemein liegt der Wert von P5 bei 24V Lithium Akkus zwischen 4 bis 11 36V Lithium Akkus zwischen 5 bis 15 (der Wert ist auch praktisch im Fahrbetrieb zu ermitteln)  zur Auswahl kurzes Drücken der Taste   (UP) oder der Taste (DOWN)  .  Nach Abschluss P5 Parametereinstellung, kurzes Drücken der   Taste (SW)  um den aktuellen Satz zu speichern. Die P5 Parameter­Spalte h rt jetzt auf zu blinken. Kurzes Drücken derTaste   (SW) springt wieder zurück in die Parameter P1 Schnittstelle. Drücken der   Taste (SW) für etwa 2 Sekunden beendet die P  Parametrierung und das Display springt auf Anzeige 1.  Abschluss P Parametrierung ○ Während der P Parameter­Einstellungen kann nach jedem Setzen eines Parameters P durch Drücken der Taste   (SW)  für ca. 2 Sekunden die P­Einstellungsumgebung verlassen werden. Die Anzeige springt dann zu Display 1 Erfolgt während der P­Parametereinstellung innerhalb von 1 Minute keine Eingabe springt die Anzeige automatisch zurück zu Display 1, und die ursprünglich eingestellten Parameter bleiben unverändert. ­ 22 ­ Übersetzung: elektrolurchbike.de...
  • Seite 24 Benutzerhandbuch 23 C Parameter Einstellung Nach Abschluss der P5 Parametereinstellung, h rt die P5 Parameter­Spalte auf zu  blinken.  Um in die Parameter C Umgebung zu gelangen, müssen innerhalb von 1 Minute nach  dem Abschalten des Blinkens, die Taste   (UP) und die Taste   (DOWN) für ca. 2  Sekunden  gedrückt werden.  C1 Power­Assist Sensor ­ Parameter­Auswahl  ○ Nachdem Sie in die C Parameter Umgebung gelangt sind, blinkt  die C1 Parameter­ Spalte. C1 Parametereinstellung Schnittstelle C1 ist der Tretsensor (PAS) Auswahl ­ und Einstellmodus. Seine Definition ist  in nachfolgender Tabelle dargestellt. Die C1­Einstellung liegt zwischen 0­7, Drücken  der Taste   (UP) oder der Taste   (DOWN) zur Auswahl. C1­Parameter­Definitionstabelle: Quantum PAS­ oder  C1  Start Tretsensoren C1   Start baugleiche Sensoren Wert Empfindlichkeit  anderer Wert Empfindlichkeit Hersteller Vorwärts 5 Magnete Standard Rückwärts  Standard  Signal geringer 6 Magnete geringer geringste...
  • Seite 25 Benutzerhandbuch 24 Nach Abschluss der C1 Parametereinstellung, kurzes Drücken der Taste   (SW),  die aktuellen Sollwerte werden gespeichert und Sie gelangen in die C2 Einstellungen.  C2 Motor Phasen Anpassung ○ Nachdem die C1 Parametereinstellung abgeschlossen ist , blinkt die Parameter C2  Spalte    C2 Parametereinstellung Schnittstelle C2 Motorphasenform Anpassung ist ein Codierungsmodus. Er dient, als  Identifikationsparameter der verschiedenen Phasenformen des Motors bei der  Verwendung von Sinus­Antrieben. Der Standardwert ist 0. Wenn C2 null (0) ist, weist es darauf hin, dass die verwendete Phasenform  eine herk mmliche ist. Wenn die Einstellung einen anderen Wert hat, weist es  darauf hin, daß eine spezielle Phasenform verwendet wird. C2­Einstellung der Bereiche 0­7 drücken der Taste   (UP) oder der Taste   (DOWN) zur Auswahl. Nach Abschluss der C2 Parametereinstellung,speichert ein kurzes Drücken der Taste  (SW)  die aktuellen Sollwerte und Sie gelangen zur C3 Parameter Einstellung.  C3 Start­Unterstützungsstufen Einstellung ○ Nach Beendigung der C2 Parametereinstellung blinkt die C3 Parameter Einstellung  C3­Parameter­Einstellung ­ 24 ­ Übersetzung: elektrolurchbike.de...
  • Seite 26 Benutzerhandbuch 25 C3 steuert die Tretunterstützungsstufe beim Einschalten des Displays. Der Einstellbereich beträgt 0­5 Stufen. Drücken der Taste (UP) oder der Taste (DOWN) zur Auswahl der Startstufe.. Wird das Display eingeschaltet und es zeigt null (0) ist C3 =0 und die Tretunterstützung ist auch null (0). Wird das Display eingeschaltet und es zeigt 1 ist C3=1 und die Tretunterstützung beträgt 1, und so weiter.

  • Seite 27: C4 Handgas Funktionseinstellungsmodus

    Benutzerhandbuch 25a ○ C4 Handgas Funktionseinstellungsmodus Nach dem die C3 Parameter abgeschlossen ist, blinkt die C4 Parameter­Spalte. C4 Parametereinstellung Schnittstelle C4 ist der Handgas Funktionseinstellungsmodus. Der Einstellbereich beträgt 0­4, Drücken der Taste (UP) oder der Taste (DOWN) zur Auswahl. C4­Parameter­Definitionstabelle: Handgas Startmodus P4 = 1 Handgas Startmodus P4 = 0 Wert...
  • Seite 28 Benutzerhandbuch 26 Nach Abschluss C4 Parametereinstellung, kurz drücken der Taste (SW) um den aktuellen Sollwert zu speichern, wir begeben uns zur C5 Parametereinstellung C5­Einstellen maximalen Controller Strom ○ Nachdem C4 Parametereinstellung abgeschlossen ist, blinkt die C5 Parameter­Spalte. C5 Parametereinstellung Schnittstelle C5 bestimmt den maximalen Betriebsstrom des Controllers.
  • Seite 29 Benutzerhandbuch 27 Wenn C = 10 beträgt, hat der Controller maximalen Betriebsstromwert; beträgt die Einstellung 9 ist, ist der dann maximale Stromwert um den max. Stromwert dividiert durch 1.10 geringer, wenn die Einstellung 8 ist ist der dann maximale Stromwert um den max.
  • Seite 30 Benutzerhandbuch 28 .  C7 Cruise Tempomat Tempolimitter Einstellung ○ Nachdem die C6 Parameter Eingabe abgeschlossen wurde, blinkt die Parameter C7  Spalte  C7 Parametereinstellung Schnittstelle C7 schaltet denTempomat (Cruise) ein oder aus . Der Einstellbereich ist 0 oder 1, Zum Ändern Drücken von Taste   (UP) oder Taste   (DOWN) kurz. C7 Parameterdefinitionstabelle: C7 Wert Tempomat (Cruise)­Funktion Nach Abschluss der C7 Parametereinstellung, kurz Drücken der Taste   (SW) um zu  speichern. Wir gelangen nun zu Parameter  C8  C8 Motor Betriebstemperatur ein ­ ausschalten ○ Nachdem Parameter C7 gespeichert wurde,blinkt die C8 Parameter­Spalte C8 Parametereinstellung Schnittstelle  ­ 28 ­ Übersetzung: elektrolurchbike.de...
  • Seite 31 Benutzerhandbuch 29 Parameter C8 schaltet die Motor Betriebstemperatur Anzeige an oder aus..C8 beträgt  entweder 0 oder 1,  Kurzes Drücken der Taste   (UP) oder der Taste   (DOWN) zur Auswahl. C8 Parameter­Definitionstabelle: C8 Wert Motorbetriebstemperatur  Funktion aus Funktion ein Bitte beachten Sie: Die Motorbetriebstemperaturanzeige erfordert das  installieren eines Temperatursensor im Motor, und einen Controller mit Temperatur  Erkennung.  Nachdem der C8 Parameter gespeichert wurde,blinkt die C9 Parameter­Spalte  C9 Passwort­Einstellung ○ C9 Parametereinstellung Schnittstelle C9 ist die Display Power­On Passwort­Einstellung. Der Standardwert ist 0, kurzes  Drücken der Taste   (UP) oder der   Taste (DOWN) zur Auswahl. C9­Parameter­Definitionstabelle: C9 Wert Startup Passwort Funktion aus  Funktion ein Wenn C9  1 beträgt, drücken Sie die Taste   (SW) kurz, die Anzeigt, zeigt daß  die Passwort­Funktion gestartet wurde und die Passworteinstellungs­Spalte blinkt ­ 29 ­ Übersetzung: elektrolurchbike.de...
  • Seite 32 Benutzerhandbuch 30 Password Setting­Anzeige Die Passwort­Einstellung erfolgt sequentiell von links nach rechts, drücken Sie die  Taste  kurz nach jeder Einstellung um zu bestätigen und  um zur nächsten  Einstellung zu gelangen. Der Passwort Einstellbereich beträgt 000­999 kurzes  Drücken der Taste,   (UP) oder Taste   (DOWN) zur Auswahl. Bitte beachten Sie: Wenn Sie Ihr Passwort vergessen haben, k nnen Sie dieses nur  zurücksetzen über Display zu Display Kopiervorgang (siehe Parameter kopieren)  Nach Abschluss C9 Parametrierung, kurzes Drücken der   Taste (SW) um die  aktuellen Sollwerte zu speichern und in die C10 Parameter Einstellung zu gelangen.  C10 Grundeinstellungen (Werkseinstellungen) wiederherstellen ○ Nach Abschluss der C9 Parameter Eingabe , blinkt die C10 Parameter­Spalte  C10 Parametereinstellung Schnittstelle C10 setzt die (Standardeinstellungen) wieder her. . Der Standardwert ist n, und die  Einstellung kann n oder y sein, Einstellen durch Drücken der Taste   (UP) oder der  Taste   (DOWN)  C10 Parameterdefinitionstabelle: C10 Wert  Grundeinstellungen  nicht Wiederherstellen y  Wiederherstellen ­30­ Übersetzung: elektrolurchbike.de...
  • Seite 33 Benutzerhandbuch 31 Um die Standardeinstellungen wiederherzustellen, auswählen von y, Drücken der  Taste   für ca. 2 Sekunden, jetzt werden alle Parameter der Standardeinstellungen  wiederhergestellt. Gleichzeitig wird die C10 Parameter Umgebung verlassen und  Display1 erscheint. Auswahl C10 = n, durch kurzes Drücken der   Taste (SW) werden die aktuellen  Sollwerte gespeichert.und Sie gelangen in die C11 Parameter Schnittstelle    ○ C11 Anpassung Übertragungsprotokoll Nach Abschluss der C10 Parametereingabe  blinkt die  C11 Parameterspalte. C11 Parametereinstellung Schnittstelle C11 stellt das Daten Übertragungsprotokoll ein.Der Einstellbereich beträgt 0­2. Kurz  Drücken der Taste   (UP) oder der Taste   (DOWN) zur Einstellung. C11 Parameterdefinitionstabelle: C11­ Kommunikationsprotokoll Wert  0  Display verwendet neue Version des Kommunikationsprotokolls für LCD3 . Display benutzt die alte Version des Kommunikationsprotokoll für LCD1 und  LCD2, dieses ist nicht kompatibel mit LCD3. Als Datenquelle um die Daten auf ein anderes KT­LCD3 Display zu  übertragen,  Data Source­Display­Interface ­ 31 ­ Übersetzung: elektrolurchbike.de...
  • Seite 34 Benutzerhandbuch 32 Nach Abschluss C11 Parametereinstellung, kurz Drücken der Taste  (SW) zum  speichern, und um zu Parameter C12­zu gelangen.  C12 Controller­Unterspannungs­Einstellung ○ Nachdem die C11 Parameter Eingabe abgeschlossen ist, blinkt die C12 Parameter­ Spalte  C12 Parametereinstellung Schnittstelle Parameter C12 steuert die Controller Einstellung für die minimale Betriebsspannung  (Unterspannungsgrenze) Der Einstellbereich geht von 0­7, kurzes Drücken der Taste   (UP) oder der Taste  (DOWN) zur Auswahl. C12 Parameterdefinitionstabelle: C12­Wert Mindestspannung (V) 24V­Controller 36VController 48VController Standardwert­2V Standardwert­2V Standardwert­2V Standardwert­1.5V Standardwert­1.5V Standardwert­1.5V Standardwert­1V Standardwert­1V Standardwert­1V Standardwert ­0,5 V Standardwert ­0,5 V Standardwert ­0,5 V Standardwert = 20 V Standardwert = 30V Standardwert = 40V  Standardwert +0,5 V Standardwert +0,5 V Standardwert +0,5 V Standardwert V +1 Standardwert V +1 Standardwert V +1 Standardwert +1,5 ...
  • Seite 35 Benutzerhandbuch 33 Der Standardwert der Controller­Unterspannungsgrenze C12 beträgt 4. Beträgt die Einstellung 5 , liegt die Unterspannungsgrenze beim Standardwert plus 0,5 V, bei der Einstellung 4 liegt die Unterspannungsgrenze beim Standardwert minus ­0.5Vund so weiter. Nach Abschluss der C12 Parametrierung drücken Sie kurz die Taste (SW) um die aktuelle Sollwerte zu speichern und zur Parametereinstellung C13 zu gelangen Oder Sie drücken die Taste...
  • Seite 36 Benutzerhandbuch 33 a Nach Beenden der Eingabe von C13 kurz die (SW) Taste drücken um ins Eingabemenü von C14 zu gelangen C C C 1 1 1 4 4 4 A A A b b b s s s t t t i i i m m m m m m u u u n n n g g g d d d e e e r r r U U U n n n t t t e e e r r r s s s t t t ü ü ü t t t z z z u u u n n n g g g s s s s s s t t t u u u f f f e e e n n n Sobald sie im C14 Menü...
  • Seite 37 Benutzerhandbuch 34 Die Daten des LCD 3 Displays werden nach folgendem Schema kopiert. Display Parameterkopierschaltplan Spezial­Kopier Kabel Eine Stromversorgung von 48V oder 36V oder 24V ist verfügbar (VB + = positiver  Anschlußpol). Verbinden Sie die beiden Display wie beschrieben. Schalten Sie die  Stromversorgung des Datenquellen­Displays ein. Am zu kopierenden Display muß jetzt die Taste   so lange gedrückt werden, bis  dieses einschaltet. Innerhalb von 5 Sekunden nach dessen Einschalten die    Taste  (UP) und der Taste   (DOWN) gleichzeitig für ca. 2 Sekunden drücken. Der  Parameter Kopiervorgang ist jetzt abgeschlossen. Bei erfolgreichem Ergebnis sieht die Display Anzeige dann wie folgt aus:  Anzeige am Ende des Kopiervorgangs ­34­ Übersetzung: elektrolurchbike.de...
  • Seite 38 Benutzerhandbuch 35 Bitte beachten Sie: Sowohl das C9 Startkennwort als auch die C11 Meter Attribute k nnen nicht kopiert werden. Außerdem k nnen Daten eines KT­LCD3 Displays nur auf Displays LCD3 kopiert werden, Versionsinformation KT_LCD3_V3.0 Ver ffentlicht am 12 April, 2015 Übersetzung: elektrolurchbike.de...
