2HEAT TH-RF-XL Handbuch

Installation
Der TH-RF-XL ganz Einfach zu montieren Die durchschnittliche Entfernung zwischen Thermostat (TX) und Empfanger (RX) ist 30 mtr, aber ist abhängig
von verschiedene Einflusse. Stahlkonstruktionen haben ein negatives Einfluss auf der Verbindung zwischen TX und RX.

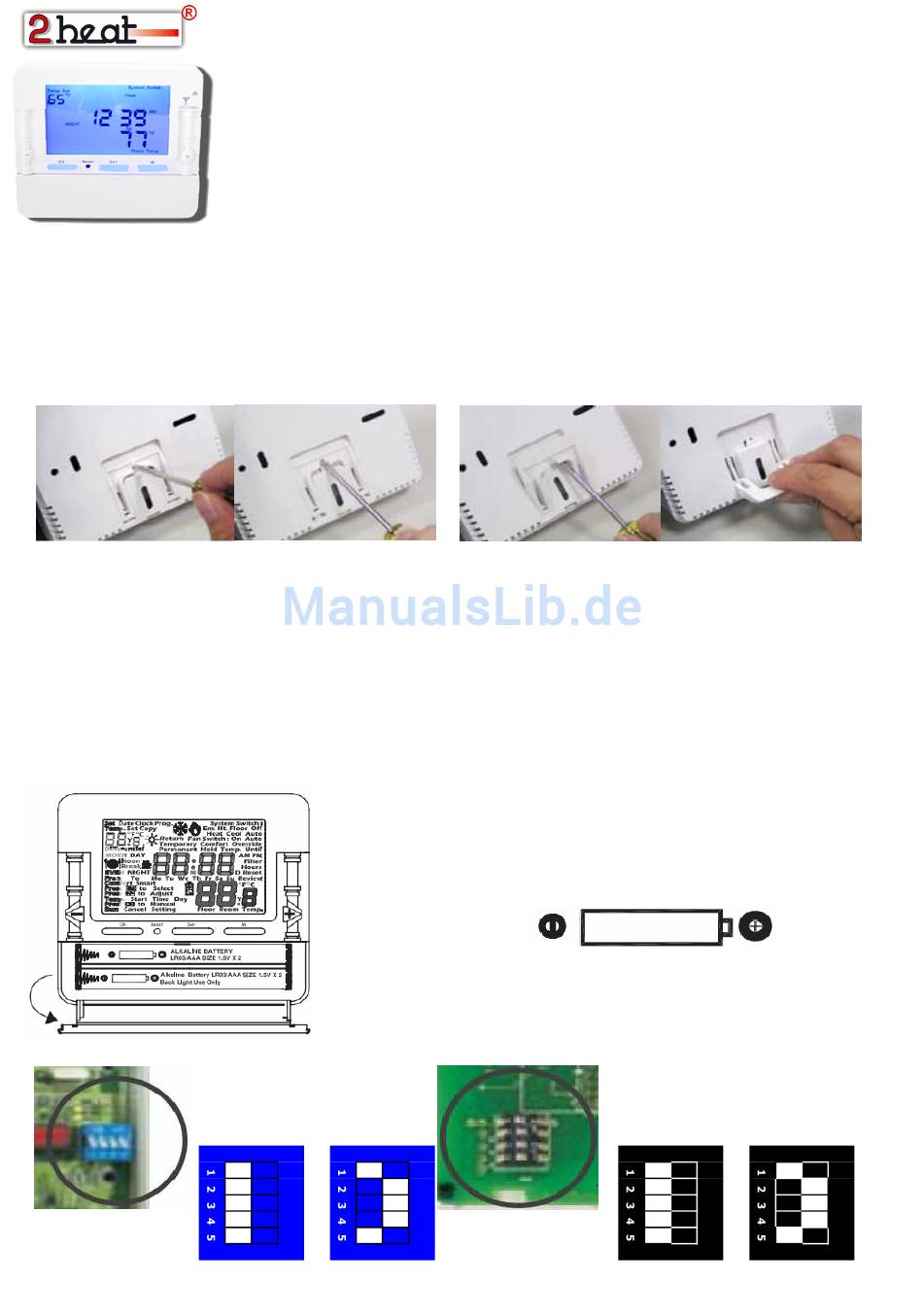

Der Thermostat kann man auf einem Wand montieren. Am unten des Thermostat befindet sich einem klip, Drücken Sie dieses vorsichtlich ein so das
Wandteil von Frontpartie losgenommen werden kan.
Montieren Sie das Wandteil mit dem zusatzlige schrauben gegen die Wand und setzen Sie das Frontteil wieder (von oben) in das Frontteil.
Auch gibt es die Möglichkeit der Thermostat mittels der verborgen Ring am hinten auf einen anderem Platz zu montieren.
Der empfänger (RX) kann man in eine Anschlussdose installieren, wenn das nicht möglich ist, Musst man der zusatzliche Rand benutzen.
Am oben des Empfängkasten (RX) befindet sich eine schrauben. Mittels ein kleines Schraubenzieher kan man das Deckel herausnehmen.
Entfernen Sie die Kastendecke des Empfängers (RX), und schliessen Sie der Empfänger an.
Anschluss kontakt 1 und 2 ist für die Stromquelle, Anschluss 3 und 4 ist z.B. geeignet für der Thermostatanschluss eines Boilers
(Oder sonstige Heizunggeräte von 2HEAT).
ACHTUNG:
Beachten Sie bei der Installation immer Spannungslos zu arbeiten. Bei Zweifel melden Sie sich Bitte an Ihrer erkennter
Fachbewerbende.
Stellen der Batterien
ACHTUNG: Überprüfen Sie die Kommunikation zwischen Thermostat (TX) und Empfänger (RX).
HANDBUCH FüR TH-RF-XL ELEKTRONISCHER FUNK THERMOSTAT
ELEKTRONISCHE FUNK THERMOSTAT
Der TH-RF-XL Avancierter chronotherm Aufbauthermostat ist ausgestattet mit einem Raumfühler und lauft über
4 AAA Batterien ( 2 für Steuerung und 2 für Hintergrundbeleuchtung).
Der empfänger hat eine Nutzspannung von 230Vac und ist ausgestattet mit ein spannungsloser Anschluss (NO en NC).
Die maximale Benutzung ist 16A, bei einer Anschlussspannung von 230V / 3600VA.
Der Frequenz zwischen Thermostat und Empfanger ist 433mhz. Der empfanger
Ist ausgestattet mit eine Kodierung, deswegen ist eine zuverlässige Verbindung möglich. Es gibt die Möglichkeit
der Frequenz zu ändern mittels der eingebautenen DIP-switches im Thermostat und empfänger.
Der TH-RF-XL ist ausgestattet mit einer Hintergrundbeleuchtung.
Auch der Taste werden beleucht.
Diese Hintergrundbeleuchtung brennt wenn Sie eine Taste berührt.
Für Batterienstellung mussen Sie Klappe am Front nach unten ziehen.
Stellen Sie zwei zusatzliche Batterien im Abteil unten, die andere oben.
Achtung:
Die Batterien mussen auf korrekten Weise im Abteil gestellt werden.
DIP-Schalter Thermostat DIP-Schalter Empfänger
1
