Inhaltszusammenfassung für Weinmann & Schanz MUSA

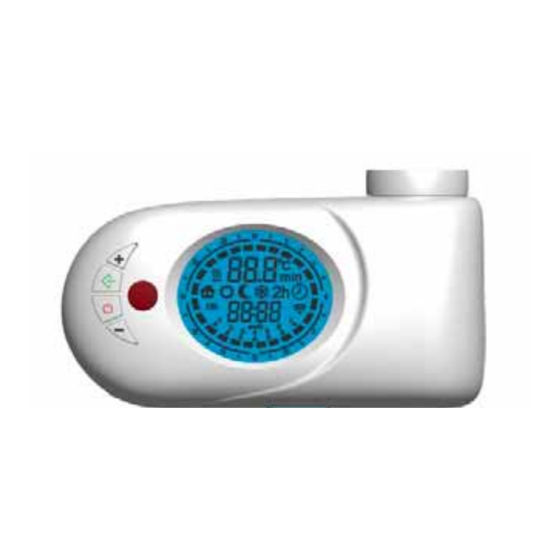

- Seite 1 MVA10172 rev.A “M U S A” ELEKTRONISCHE STEUERUNG FÜR GEHEIZTER HANDTUCHHALTER TECHNISCHE UNTERLAGEN...
- Seite 2 Zeichn. 1- Gehäuseabmessungen Mit Buzzer (innerhalb) Zeichn. 2 - Bedienung Infrarot Emfanger LCD Display Hintergrund blaue beleuchtet Progr. ON/OFF Zeichn. 3 - LCD Display Symbol Heizung Betriebs-Modi: Temperatureinstellung Steuerleitung (nicht verfügbar) Fil pilot Komfort Nacht (ECO) 24 Stunden Frostschutz Boost-Funktion Chrono Infrarot-Emfanger nicht benutzes Symbol...
-
Seite 3: Elektrischer Anschluss
Dieses Gerät stimmt mit folgenden EU- Richtlinien überein: Niederspannungsrichtlinie 2006/95/EG und 89/336/EC HINWEISE Unbedingt aufbewahren und aufmerksam diese Hinweise lesen damit einwandfreie Ergebnisse unter höchster Sicherheit gewährleistet sind. • Dieser Thermostat ist ausschließlich an Heizkörper oder an fest verankerten Handtuchtrocknern zu montieren, (feste Anlagen genannt). •... - Seite 4 Zeichn. 4. Montage...
- Seite 5 MONTAGEANLEITUNGEN (NUR FÜR DEN INSTALLTEUR BESTIMMT)(Zeichn. 4) Vor jeder Aktion, sich vergewissern, dass das Speisungskabel nicht in der Steckdose eingesteckt ist. Alle Installations-und Wartungsarbeiten müssen durch Fachleute ausgeführt werden. Das Gerät darf nicht unter einer Stromsteckdose angebracht werden, sondern in einer Stellung, die das Berühren der Schalter und anderer Bedienvorrichtungen durch eine Person, die sich in der Badewanne befindet, ausschließt.
-
Seite 6: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN Produkt Digitalsteuerung Bereich Elektronik- Verorderung Anwendungen geheizter Handtuchhalter Typen Klasse I, KlassII , infrarot IP grade IP44 Chrono-Termostatfunktion Ja, Standard Temperaturprogammierung Digitalsteuerung mit Drucktasten Display Temperaturauswahl Tag und Zeiteingabe Betriebsauswahl (Komfort, Eco, Frostschutz,Chrono, Stand- Heizanzeiger Kindsicherung Hintergrund aufs blaue erleuchtet wenn in Betrieb (10 sec) Wochenprogramm manueller Betrieb... -
Seite 7: Bedienung
Litz ist der Nullleiter (N) und der schwarzen Litz benutz man für die Sendung des Fil- Pilots Signal. ACHTUNG: der schwarzen Litz muss nicht geerdet sein! Der Musa ohne Fil-Pilot Funktion (Klass I), darf nicht fernbedient werden. Der brauen Litz bezieht sich auf der Phase (L), der blauen Litz ist der Nullleiter (N) und der gelb/schwarz Litz soll geerdet sein. - Seite 8 3. Betriebsmodi: Zum Wählen eines Betriebs, drücken Sie die Taste “Prog”. Ein Bildsymbol im Display zeigt die verschiedene Betriebsarten (siehe nachfolgende Darstellung) Chrono Fil Pilot Komfort Nacht Frostschutz Boost Modi Beschreibung: MODI BESCHREIBUNG -tägliche oder wöchentliche Programmierung für zwei Temperaturbereichen (Komfort und Nacht).-alle Steuerleitungen sind deaktiviert.
- Seite 9 Frostschutzbetrieb : Im Frostschutzmodus ist die Temperatur auf 7° C festgelegt. Wenn die Raumtemperatur unter 7°C sinkt, schaltet sich das Gerät automatisch ein. Die Benutzung dieser Betriebsart empfehlen wir, wenn der Raum seit einem oder mehreren Tagen nicht benutzt wurde. -Die Taste [Prog] (Zeichn.2) drücken bis dem Bildsymbol des Frostschutzbetriebs (Zeichn.
- Seite 10 Modus Fil-Pilot – Bei dieser Funktion ist das Gerät von einem zentralen und programmierbaren System betriebt (Fil-Pilot genannt): der stellt die beste Betriebsart automatisch ein. Das Gerät erkennt auch der neuesten Fil-Pilot mit 6 verschiedene Funktionen, siehe unten: Standby: schaltet der Heizgerät ab Comfort: haltet die Raumtemperatur wie vom Benutzer eingestellt Nacht: haltet die Raumtemperatur unter 3,5°C im Vergleich zur Comfort Funktion...
