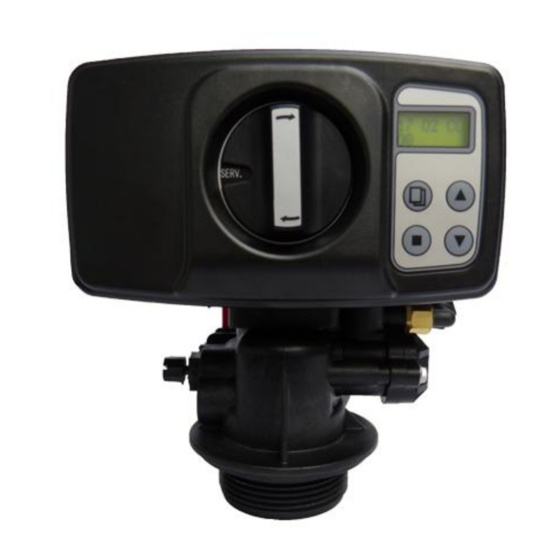

- Seite 1 Steuerventil BNT 165 Elektronic Programmieranleitung KADOTEC WASSERTECHNIK E.K. Tel: +49 6106/624 95 17 Benzstraße 3a Fax: +49 6106/624 95 11 63110 Rodgau E-Mail: info@kadotec.de web: www.kadotec.de - 0 -...
-
Seite 2: Inhaltsverzeichnis
Steuerventil BNT 165 Elektronic Programmieranleitung Inhaltsverzeichnis 1. Einleitung…………………………………………………………………………………………………………..…….….. 2 2. Vor Inbetriebnahme bitte beachten…………………………………………………………………………………….…. 2 3. Bilder Wassereingang und Wasserausgang……………………………………………………………………….…..2 4. Anschluss des Anschluss des Abwasserausgangschlauches..………………….……………………………………. 4 5. Bild Überlauf Kabinettbehälter……………………………………………………………………………………………. 5 6. Programmierung / Werkseitige Voreinstellung………………………………………………………………………..4 7. Funktion der Tasten des Zentralsteuerventils………………………………………………………………………..5 8. -
Seite 3: Steuerventil Bnt 165 Elektronic
Steuerventil BNT 165 Elektronic Programmieranleitung 1. Einleitung Dieses Zentralsteuerventil wird über eine einfach zu bedienende Elektronik gesteuert. Der Betriebszustand des Ventils wird über eine LCD Anzeige dargestellt. Im Betriebszustand zeigt Ihnen das Display die Uhrzeit, den Betriebsmodus (rechts neben der Uhrzeit) und die noch vorhandene Enthärtungskapazität der Anlage bis zur nächsten Regeneration (da dieses Ventil international eingesetzt wird, hat sich der Hersteller entschlossen die... - Seite 4 Steuerventil BNT 165 Elektronic Programmieranleitung 4. Anschluss des Abwasserschlauches an den Steuerkopf (Bild 2) Bitte schließen Sie den mitgelieferten transparenten Schlauch an den Abwasserausgang an und sichern Sie den Schlauch am Abgang mit einer Schlauchschelle. Das andere Ende des Schlauches muss ins Abwasser geführt werden.
-
Seite 5: Funktion Der Tasten Des Zentralsteuerventils
Steuerventil BNT 165 Elektronic Programmieranleitung 5. Überlauf am Kabinettgehäuse Bild 3: 6. Programmierung/ Werkvoreinstellung: Wir haben werkseitig die Anlage vorprogrammiert. Von den 4 möglichen Betriebsweisen haben wir eine ausgewählt und voreingestellt, die wir zum Betrieb der Anlage empfehlen und die die höchste Betriebssicherheit garantiert. - Seite 6 Steuerventil BNT 165 Elektronic Programmieranleitung Set/Regen. Taste “ ”: ● Drücken Sie diese Taste, um in die Programmierung zu gelangen und Einstellungen zu übernehmen (abzuspeichern). ● Drücken Sie diese Taste für 3 Sekunden, um eine Zwangsregeneration zu starten. Up und Down Tasten “...
- Seite 7 Steuerventil BNT 165 Elektronic Programmieranleitung Wird für 1 Minute keine Taste gedrückt, geht die Anzeige auf die oberste Ebene zurück und zeigt die Uhrzeit an. Nach 3 Minuten wird die Tastensperre aktiviert. Wird in diesem Zustand eine Taste gedrückt, erscheint „Screen locked“...
-
Seite 8: Beschreibung Der Vier Betriebsweisen Der Enthärtungsanlage
Steuerventil BNT 165 Elektronic Programmieranleitung Hier wird die Zeit in Minuten eingegeben, die die Besalzung des Enthärterharzes dauern soll. Durch die Besalzung wird das Harz BRINE regeneriert und dadurch wieder in die Lage versetzt erneut die (Besalzung) Wasserhärte aus dem behandelten Wasser zu entfernen. Dieser Wert wird vom Anlagenlieferanten voreingestellt.. -
Seite 9: Programmierung Der Anlage Im Zeitmodus
Steuerventil BNT 165 Elektronic Programmieranleitung Zeitmodus Im Zeitmodus wird dem Steuerventil eine Anzahl von Tagen vorgegeben, nach der die Anlage regenerieren soll. Gleichzeitig wird die Uhrzeit einprogrammiert zu der die Regeneration durchgeführt werden soll. Die Anlage nutzt die Möglichkeit, die behandelte Wassermenge zu erfassen und mit der Enthärtungskapazität zu verrechnen, nicht. - Seite 10 Steuerventil BNT 165 Elektronic Programmieranleitung Drücken Sie die Taste “ ”, es erscheint REGIONAL METRIC oder REGIONAL US Gallon. Drücken Sie die Taste “ ” und die untere Anzeige beginnt zu blinken. Nun können Sie mit der Up oder Down Taste “...
- Seite 11 Steuerventil BNT 165 Elektronic Programmieranleitung Dann drücken Sie die Taste “ ” um diese Eingabe zu speichern. Die Angabe für die Minuten beginnt zu blinken. Nun können Sie mit der Up oder Down Taste “ ”, “ ” in der unteren Zeile die Minuten eingeben, die zur ganzen Stunde hinzukommen sollen..
-
Seite 12: Programmierung Der Anlage Im Volumenmodus Mit Sofortige Regeneration
Steuerventil BNT 165 Elektronic Programmieranleitung Es erscheint die Anzeige RINSE. Drücken Sie die Taste “ ” und in der unteren Anzeige blinkt die Angabe für die Länge des Ausspülens in Minuten. Nun können Sie mit der Up oder Down Taste “... - Seite 13 Steuerventil BNT 165 Elektronic Programmieranleitung Drücken Sie die Taste “ ” für 3 Sekunden, um die Sperre zu lösen (unlock screen). Drücken Sie die Taste “ ”, es erscheint REGIONAL METRIC oder REGIONAL US Gallon. Drücken Sie die Taste “ ” und die untere Anzeige beginnt zu blinken. Nun können Sie mit der Up oder Down Taste “...
- Seite 14 Steuerventil BNT 165 Elektronic Programmieranleitung Dann drücken Sie die Taste “ ” um diese Eingabe zu speichern. Die Angabe für die Literanzahl, die zu den Tonnen hinzukommt beginnt zu blinken. Nun können Sie mit der Up oder Down Taste “...
- Seite 15 Steuerventil BNT 165 Elektronic Programmieranleitung Es erscheint die Anzeige RINSE. Drücken Sie die Taste “ ” und in der unteren Anzeige blinkt die Angabe für die Länge des Ausspülens in Minuten. Nun können Sie mit der Up oder Down Taste “...
-
Seite 16: Programmierung Der Anlage Im Volumenmodus Mit Zeitvorrangschaltung
Steuerventil BNT 165 Elektronic Programmieranleitung 13. Programmierung der Anlage im Volumenmodus mit Zeitvorrangschaltung Drücken Sie die Taste “ ” für 3 Sekunden, um die Sperre zu lösen (unlock screen). Drücken Sie die Taste “ ”, es erscheint REGIONAL METRIC oder REGIONAL US Gallon. - Seite 17 Steuerventil BNT 165 Elektronic Programmieranleitung Dann drücken Sie die Taste “ ” um diese Eingabe zu speichern. Die Angabe für die Minuten beginnt zu blinken. Nun können Sie mit der Up oder Down Taste “ ”, “ ” in der unteren Zeile die Minuten eingeben, die zur ganzen Stunde hinzukommen sollen..
- Seite 18 Steuerventil BNT 165 Elektronic Programmieranleitung Dann drücken Sie die Taste “ ” um diese Eingabe zu speichern. Mit der Taste DOWN “ ” springen Sie nun zum nächsten Menüpunkt Es erscheint die Anzeige RINSE. Drücken Sie die Taste “ ” und in der unteren Anzeige blinkt die Angabe für die Länge des Ausspülens in Minuten.
- Seite 19 Steuerventil BNT 165 Elektronic Programmieranleitung Drücken Sie die Taste “ ”, es erscheint REGIONAL METRIC oder REGIONAL US Gallon. Drücken Sie die Taste “ ” und die untere Anzeige beginnt zu blinken. Nun können Sie mit der Up oder Down Taste “...
- Seite 20 Steuerventil BNT 165 Elektronic Programmieranleitung Mit der Taste DOWN “ ” springen Sie nun zum nächsten Menüpunkt Es erscheint die Anzeige REG. DAYS. Drücken Sie die Taste “ ” und in der unteren Anzeige blinkt die Angabe für die Anzahl der Tage, nach der die Anlage regenerieren soll, auch wenn die Karazität noch nicht Null erreicht hat.
- Seite 21 Steuerventil BNT 165 Elektronic Programmieranleitung KBNTM 16 20 min KBNTM 24 22 min KBNTM 32 26 min KBNTM 40 46 min KBNTM 60 46 min KBNTM 80 48 min KBNTM 100 51 min KBNTM 120 51 min Dann drücken Sie die Taste “ ” um diese Eingabe zu speichern.
-
Seite 22: Ermittlung Der Kapazität Der Enthärtungsanlage
Steuerventil BNT 165 Elektronic Programmieranleitung 15. Ermittlung der Kapazität der Enthärtungsanlage Die verschiedenen EKB Enthärtungsanlagen enthalten unterschiedliche Mengen an Enthärterharz, dem Kernstück einer Enthärtungsanlage. Daraus resultiert, dass die Anlagen unterschiedlich viel Rohwasser enthärten können, bis die Anlage in Regeneration geht. Die Laufzeit einer Anlage bis zur Erschöpfung hängt zudem von der Rohwasserhärte am Einsatzort und der vom Kunden gewählten Verschnitthärte ab (siehe dazu auch: Einstellen der... -
Seite 23: Manuelle Auslösung Einer Zwangsregeneration
Steuerventil BNT 165 Elektronic Programmieranleitung Tabelle 2: Rohwasserhärte von 13° bis 22° dH (Grad Deutsche Härte) Wasserhärte 22° dH 21° dH 20° dh 19° dH 18° dH 17° dH 16° dH 15° dH 14° dH 13° dH Gerätetyp KBNTM 16 00.97T... -
Seite 24: Einstellen Der Produktwasserhärte
Steuerventil BNT 165 Elektronic Programmieranleitung Der Drehknopf wird sich am Ende des ersten Schrittes weiterdrehen, bis die Position BRINE /Besalzung) erreicht wird. Das Display zeigt dann das Wort: BRINE -------- Auf diese Weise arbeitet der Steuerkopf die weiteren Schritte RINSE und FILL ab. In der unteren Zeile steht jedes Mal die Minutenangabe im Count Down. - Seite 25 Steuerventil BNT 165 Elektronic Programmieranleitung 18. Abmessung des Zentralsteuerventils BNT165 Abmessungen (Einheit: Zoll, mm-Angaben in Klammern) KADOTEC WASSERTECHNIK E.K. Tel: +49 6106/624 95 17 Benzstraße 3a Fax: +49 6106/624 95 11 63110 Rodgau E-Mail: info@kadotec.de web: www.kadotec.de - 24...
- Seite 26 Steuerventil BNT 165 Elektronic Programmieranleitung Explosionszeichnung der Steuereinheit des Ventils BNT165 Item No. Part No. Part Description Quantity 05056136 Screw-ST3.5×13(Hexagon with Washer) 05056014 Bnt65 Back Cover 05010045 Piston Stem Holder 13000426 Screw-ST2.9×13(Large Wafer) 05056139 Washer-3x13 05056005 Main Gear 05056083 Screw-M4x14 05056166 Screw-ST4.2×12(Large Wafer)
- Seite 27 Steuerventil BNT 165 Elektronic Programmieranleitung Ersatzteilliste des BNT165 / BNT265 Ventils KADOTEC WASSERTECHNIK E.K. Tel: +49 6106/624 95 17 Benzstraße 3a Fax: +49 6106/624 95 11 63110 Rodgau E-Mail: info@kadotec.de web: www.kadotec.de - 26...
- Seite 28 Steuerventil BNT 165 Elektronic Programmieranleitung Item No. Part No. Part Description Quantity 05056087 Screw-M5×12(Hexagon) 05056088 Screw-M5×16(Hexagon with Washer) 05056047 End Plug Retainer 05010081 Bnt65 Piston Rod 05056097 Piston Pin 05056023 End Plug 05056070 Quad Ring 05056024 End Plug Washer 05056022...
- Seite 29 Steuerventil BNT 165 Elektronic Programmieranleitung 05056177 Injector Body-B 05056075 Injector Seat 05056054 Injector Stem 05056031 Injector Spacer 05056081 O-Ring-φ12.5×1.8 05056030 Injector Cap 05056093 Injector Screen 05010049 Special Washer 05056105 Retaining Ring 05056067 O-Ring-φ7.8×1.9) 05056037 Air Disperser 05056066 O-Ring-φ11×2 05056165 Injector Body (Filter) Explosionszeichnung Bypass Ventil KADOTEC WASSERTECHNIK E.K.
- Seite 30 Steuerventil BNT 165 Elektronic Programmieranleitung Ersatzteilliste des Bypassventils für BNT165/BNT265 Item No. Part No. Part Description Quantity 05056147 Bypass Knob 26010028 O-Ring-φ28×2.65 05056148 Bypass Plug 05056149 Bypass Seal 21709003 Secure Clip 21319006 Screw Adaptor 05056065 O-Ring-φ23.6×2.65 05056172 Secure Clip－S 05056134 O-Ring-φ12×2...
-
Seite 31: Technische Daten
Steuerventil BNT 165 Elektronic Programmieranleitung 19. Technische Daten und Abmessungen ● Prüfdruck 24,15 bar ● Arbeitsdruck 1.38 bis 8.62 bar ● Temperaturbereich 1°C bis 39° C ● Durchmesser des Steigrohrs 1.05 Zoll (26.7mm) ● Spannungsversorgung Input: AC 240V, 50Hz/60Hz; Output: AC12V ●...
