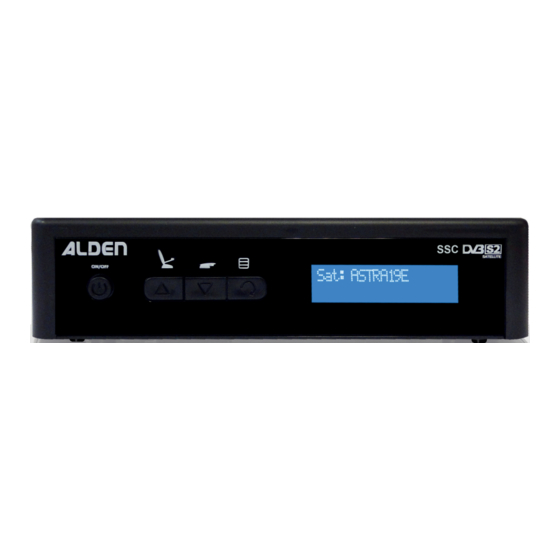

- Seite 1 ALD-12983/MG 0715 DEUTSCHLAND Bedienungsanleitung ALDEN S.S.C. HD für automatische Sat-Anlagen Lesen Sie die gesamte Anleitung sorgfältig durch, bevor Sie das Produkt benutzen. Bewahren Sie diese für den weiteren Gebrauch gut auf.
-
Seite 2: Allgemeine Hinweise
Alden möchte besonders auf Risiken aufmerksam machen, die bei unsachgemäßer Montage entstehen können. ALDEN lehnt jegliche Verantwortung, welcher Natur diese auch sein möge, ab. Vor allem für jeden Unfall oder Vorfall im Falle der Nichtbeachtung der angegebenen Anweisungen, sowohl bei der Installation als auch bei der Bedienung. ALDEN hebt besonders die Risiken hervor, die bei einer nicht entsprechenden Montage entstehen können. -
Seite 3: Installation
Installation Hinweise vor dem Einbau: • Das S.S.C.®-Suchmodul muss an einem gut belüfteten Ort eingebaut werden. • Nicht in der Nähe von Hitzequellen oder Feuchtigkeit benutzen. • Die Lüftungsschlitze dürfen nicht verdeckt werden. • Bereits werkseitig verlegte Koaxialverbindungen sind nicht zu benutzen. Die Signalqualität kann stark beeinträchtigt werden. -
Seite 4: Allgemeine Anschlußübersicht
Allgemeine Anschlußübersicht a) Verwendung mit externem Receiver Kabel Skewsteuerung (nur kompatible Ausseneinheit) Motorsteuerung Koaxialkabel LNB IN OUT TO Motor SKEW 10 - 15VDC DEMO 14/18V 300 mA DATA TV OUT Koaxialkabel D+ Zündungssignal (1,5A. Sicherung) S/PDIF VIDEO DC12V/5A AUDIO HDMI HDMI Kabel Stromversorgung des kompatiblen TV... - Seite 5 Allgemeine Anschlußübersicht b) Verwendung mit TV-Gerätmit externem Receiver (Triple-Tuner): Kabel Skewsteuerung (nur kompatible Ausseneinheit) Motorsteuerung Koaxialkabel OUT TO LNB IN SKEW Motor 10 - 15VDC DEMO 14/18V 300 mA DATA TV OUT Koaxialkabel D+ Zündungssignal Anschlussfeld des kompatiblen TV-Geräts (Triple-Tuner) DVB-S2 Stromversorgung des kompatiblen TV-Geräts...
- Seite 6 3: Out to demo Koaxial Typ F Ausgang zum Sat-Receiver / TV mit Receiver 4: Data interne Verwendung Alden 5: USB Mini USB Softwareupdate / nur Alden 6: MOTOR Motorsteuerung Anschluss Motorsteuerung der Ausseneinheit Steuerung Skew-Winkel des LNB 7: SKEW Skewsteuerung...
- Seite 7 Funktionsprinzip Das S.S.C.®-Suchmodul (Sat Search Control) wurde zum Auffinden von Satellitensignalen wie z. B. Alden Sat-Anlage Astra 2 (Nord & Süd), Hotbird, AB 3, Thor, Sirius, etc. entwickelt. Es arbeitet mit jeder automatischc en Astra 19, Astra 3, zusammen. Das S.S.C.® kann an jeden digitalen Receiver angeschlossen werden.
-
Seite 8: Grundlegende Benutzung
Grundlegende Benutzung 1. Einschalten des S.S.C. - Moduls mit dem Schalter 1. 2. Mit der Taste 2 den gewünschten Satelliten auswählen. Der Wechsel wird durch einen Signalton angezeigt. Die Reihenfolge der satelliten lautet wir folgt: Satellit Ausstrahlung ASTRA 19° E vorwiegend deutsche Sender ASTRA 23°... -
Seite 9: Menüeinstellungen
Menüeinstellungen Das Menü wird mit der Taste aufgerufen und auch wieder verlassen. In den Untermenüs wird mit den Tasten 2 und 3 ausgewählt und mit der Taste bestätigt. Nach der Einstellungsänderung und dessen Bestätigung mit der Taste erlischt das Display. Erneutes Drücken der Taste schaltet eswieder ein. -
Seite 10: Technische Daten
Was tun im Fall des Falles? Problem Lösung Es besteht ein Kurzschluss im Koaxialkabel zwischen Eingang «LNB IN» und LNB oder im LNB selbst Die Nachricht «Kurzschluss im LNB» wird angezeigt. Überprüfen Sie das entsprechende Koaxialkabel und das LNB. Die Koaxialkabel an den Anschlüssen LNB IN und Die Nachricht «Fehler LNB»... - Seite 11 Bohrschablone 5,5 cm...
-
Seite 12: Alden Gewährleistung
Alden Gewährleistung DEUTSCHLAND Gewährleistung Alden Deutschland GmbH übernimmt für dieses Produkt eine Gewährleistung für die Dauer von 24 Monaten ab Kaufdatum. Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den Alden-Produkten nicht zuzuschreiben sind. - Seite 13 WEEE Direktive (Nur Europaïsche Union und EWR). Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden.
- Seite 14 Alden Deutschland GmbH • Feldbrügge 14 • 49434 Neuenkirchen-Vörden Telefon 05493 - 913660 • Telefax 05493 - 913663 info@alden-deutschland.com • www.alden-deutschland.de...
