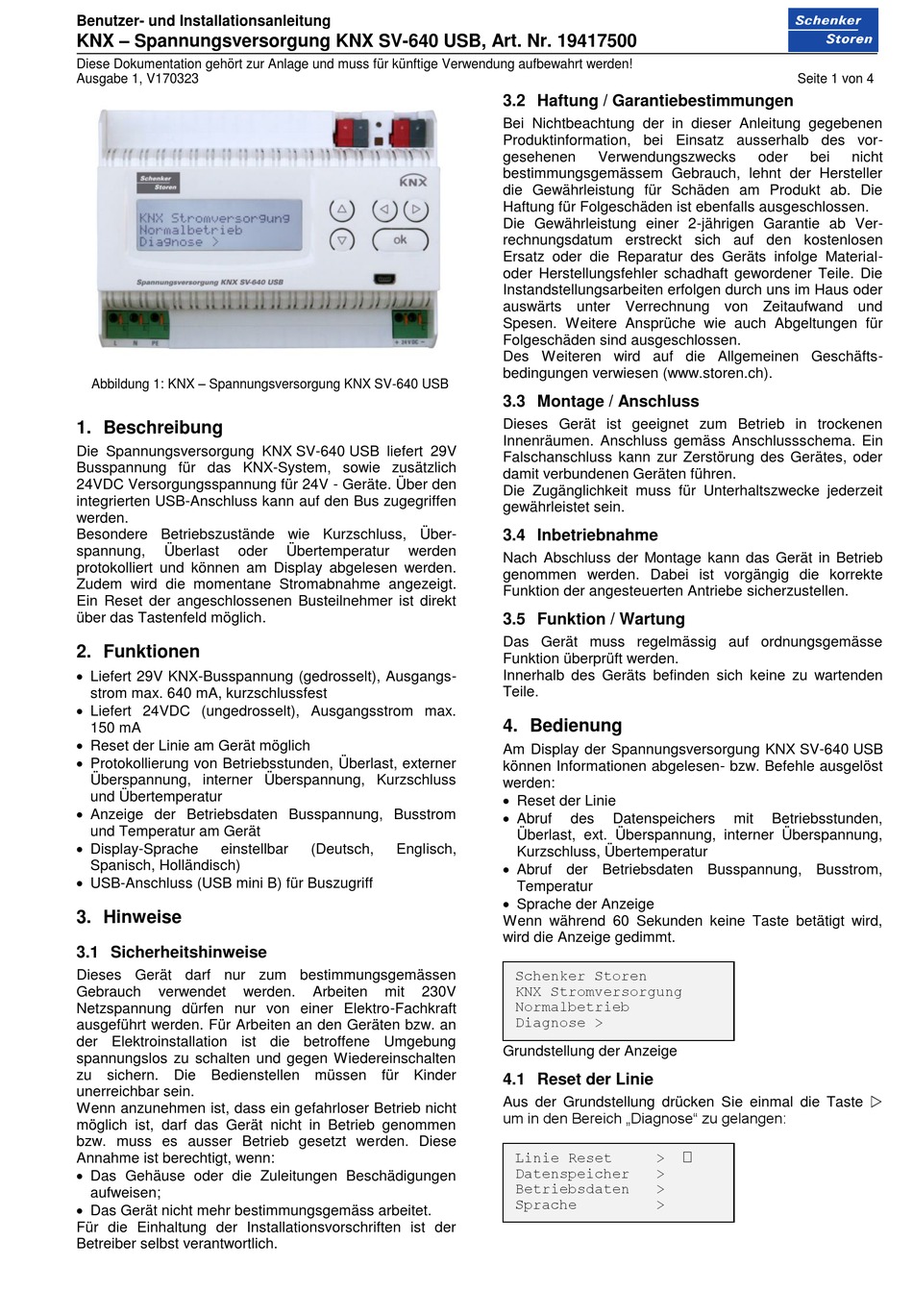

KNX SV-640 Benutzer- Und Installationsanleitung

Benutzer- und Installationsanleitung
KNX – Spannungsversorgung KNX SV-640 USB, Art. Nr. 19417500
Diese Dokumentation gehört zur Anlage und muss für künftige Verwendung aufbewahrt werden!
Ausgabe 1, V170323
Abbildung 1: KNX – Spannungsversorgung KNX SV-640 USB
1. Beschreibung
Die Spannungsversorgung KNX SV-640 USB liefert 29V
Busspannung für das KNX-System, sowie zusätzlich
24VDC Versorgungsspannung für 24V - Geräte. Über den
integrierten USB-Anschluss kann auf den Bus zugegriffen
werden.
Besondere Betriebszustände wie Kurzschluss, Über-
spannung, Überlast oder
protokolliert und können am Display abgelesen werden.
Zudem wird die momentane Stromabnahme angezeigt.
Ein Reset der angeschlossenen Busteilnehmer ist direkt
über das Tastenfeld möglich.
2. Funktionen
 Liefert 29V KNX-Busspannung (gedrosselt), Ausgangs-
strom max. 640 mA, kurzschlussfest
 Liefert 24VDC (ungedrosselt), Ausgangsstrom max.
150 mA
 Reset der Linie am Gerät möglich
 Protokollierung von Betriebsstunden, Überlast, externer
Überspannung, interner Überspannung, Kurzschluss
und Übertemperatur
 Anzeige der Betriebsdaten Busspannung, Busstrom
und Temperatur am Gerät
 Display-Sprache
einstellbar
Spanisch, Holländisch)
 USB-Anschluss (USB mini B) für Buszugriff
3. Hinweise
3.1 Sicherheitshinweise
Dieses Gerät darf nur zum bestimmungsgemässen
Gebrauch verwendet werden.
Netzspannung dürfen nur von einer Elektro-Fachkraft
ausgeführt werden. Für Arbeiten an den Geräten bzw. an
der Elektroinstallation ist die betroffene Umgebung
spannungslos zu schalten und gegen Wiedereinschalten
zu sichern. Die Bedienstellen müssen für Kinder
unerreichbar sein.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht
möglich ist, darf das Gerät nicht in Betrieb genommen
bzw. muss es ausser Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn:
 Das Gehäuse oder die Zuleitungen Beschädigungen
aufweisen;
 Das Gerät nicht mehr bestimmungsgemäss arbeitet.
Für die Einhaltung der Installationsvorschriften ist der
Betreiber selbst verantwortlich.
Übertemperatur werden
(Deutsch, Englisch,
Arbeiten mit 230V
3.2 Haftung / Garantiebestimmungen
Bei Nichtbeachtung der in dieser Anleitung gegebenen
Produktinformation, bei Einsatz ausserhalb des vor-
gesehenen Verwendungszwecks
bestimmungsgemässem Gebrauch, lehnt der Hersteller
die Gewährleistung für Schäden am Produkt ab. Die
Haftung für Folgeschäden ist ebenfalls ausgeschlossen.
Die Gewährleistung einer 2-jährigen Garantie ab Ver-
rechnungsdatum erstreckt sich auf den kostenlosen
Ersatz oder die Reparatur des Geräts infolge Material-
oder Herstellungsfehler schadhaft gewordener Teile. Die
Instandstellungsarbeiten erfolgen durch uns im Haus oder
auswärts unter Verrechnung von Zeitaufwand und
Spesen. Weitere Ansprüche wie auch Abgeltungen für
Folgeschäden sind ausgeschlossen.
Des Weiteren wird auf die Allgemeinen Geschäfts-
bedingungen verwiesen (www.storen.ch).
3.3 Montage / Anschluss
Dieses Gerät ist geeignet zum Betrieb in trockenen
Innenräumen. Anschluss gemäss Anschlussschema. Ein
Falschanschluss kann zur Zerstörung des Gerätes, oder
damit verbundenen Geräten führen.
Die Zugänglichkeit muss für Unterhaltszwecke jederzeit
gewährleistet sein.
3.4 Inbetriebnahme
Nach Abschluss der Montage kann das Gerät in Betrieb
genommen werden. Dabei ist vorgängig die korrekte
Funktion der angesteuerten Antriebe sicherzustellen.
3.5 Funktion / Wartung
Das Gerät muss regelmässig auf ordnungsgemässe
Funktion überprüft werden.
Innerhalb des Geräts befinden sich keine zu wartenden
Teile.
4. Bedienung
Am Display der Spannungsversorgung KNX SV-640 USB
können Informationen abgelesen- bzw. Befehle ausgelöst
werden:
 Reset der Linie
 Abruf
des Datenspeichers
Überlast, ext. Überspannung, interner Überspannung,
Kurzschluss, Übertemperatur
 Abruf der Betriebsdaten Busspannung, Busstrom,
Temperatur
 Sprache der Anzeige
Wenn während 60 Sekunden keine Taste betätigt wird,
wird die Anzeige gedimmt.
Schenker Storen
KNX Stromversorgung
Normalbetrieb
Diagnose >
Grundstellung der Anzeige
4.1 Reset der Linie
Aus der Grundstellung drücken Sie einmal die Taste 
um in den Bereich „Diagnose" zu gelangen:
Linie Reset >
Datenspeicher >
Betriebsdaten >
Sprache >
Seite 1 von 4
oder bei nicht
mit Betriebsstunden,

