rada Tec 200 Produkthandbuch
Inhaltszusammenfassung für rada Tec 200
- Seite 1 Rada Tec 200 Elektronikarmtur PRODUKTHANDBUCH WICHTIG! An den Installateur: Dieses Produkthandbuch ist Eigentum des Kunden und muß für Wartungs- und Betriebszwecke beim Produkt verbleiben.
-
Seite 2: Inhaltsverzeichnis
REINIGUNG & PFLEGE ................. 14 ERSATZTEILE ..................15 GARANTIE & KUNDENDIENST ............16 Wenn Sie bei der Installation oder beim Bedienen Ihres Rada Produktes Schwierigkeiten haben sollten, lesen Sie bitte gründlich das Produkthandbuch, bevor Sie unseren Kundendienst kontaktieren. Die Kontaktdaten für unseren Kundendienst finden Sie auf der letzten Seite dieses... -
Seite 3: Einführung

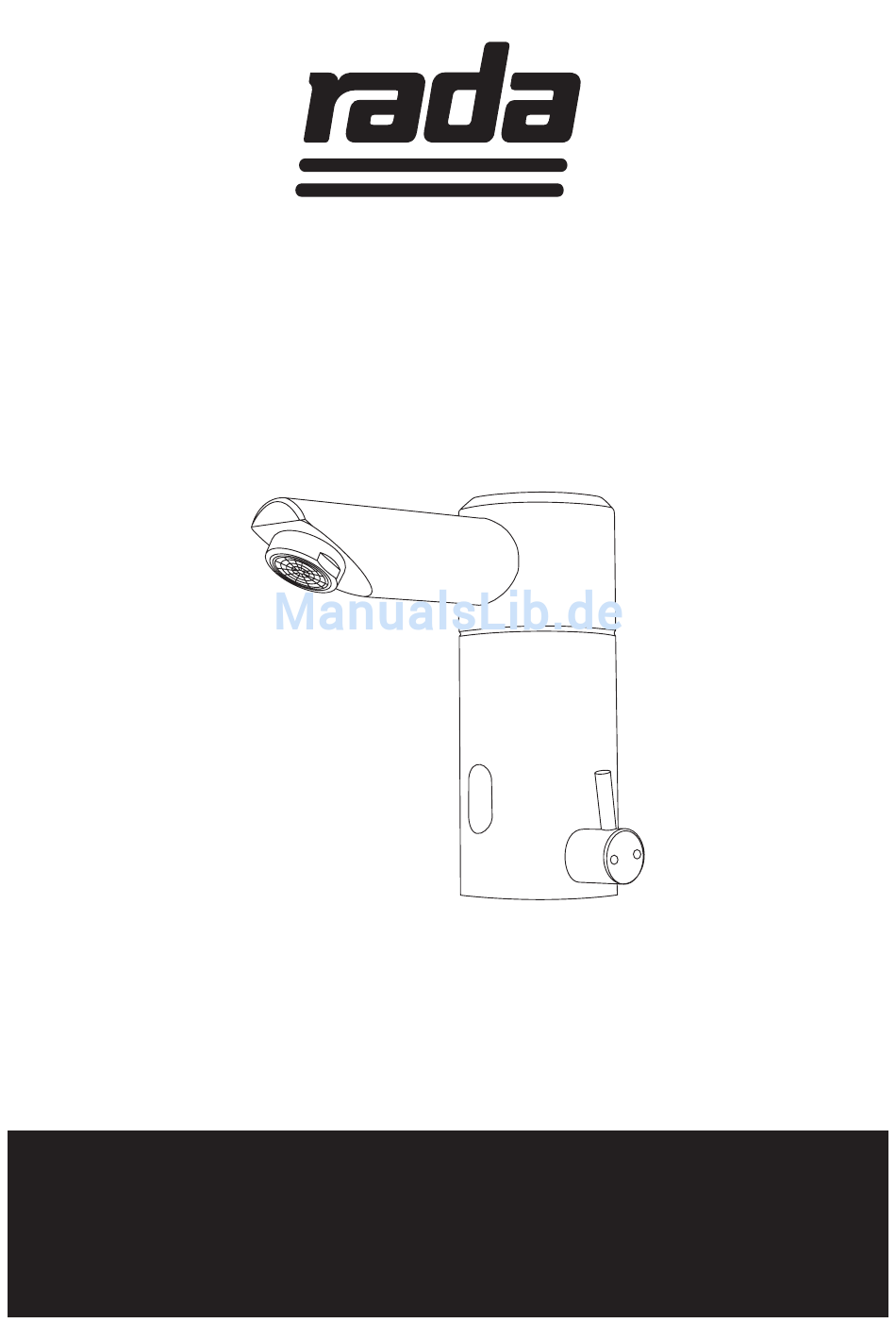

EINFÜHRUNG Die Rada Tec 200 ist eine Elektronikarmatur mit Infrarotsensor für die Standmontage auf Waschtischen. PRODUKTBESCHREIBUNG Die Rada Tec 200 Elektronikarmatur eignet sich für die Standmontage auf allen Waschtischen mit einem Standard-Hahnloch Ø35mm. Die Aktivierung des Wasserflusses erfolgt berührungslos über einen Infrarotsensor sobald die Hände in den Erafssungsbereich des Sensors gelangen. -
Seite 4: Technische Daten
TECHNISCHE DATEN Druckbereich: 0,5 - 8 bar Max. Heißwassertemperatur: 70°C Stromversorgung Netz: 230 V AC 50/60 Hz / 6V DC Stromversorgung Batterie: 6V Lithium Typ CRP2 Anschlüsse: 3/8”, DN10 Volumenstrom: 6 l/min bei 3 bar Materialien: Messing, verchromt / Kunststoff Laufzeit: abhängig von Verweildauer im Erfassungsbereich Antiblockierzeit:... -
Seite 5: Masszeichnung
MASSZEICHNUNG Alle Abmessungen in mm automatisch (max. 260) 30° max. 55 Ø33,5 - 37 DN10, 3/8“... -
Seite 6: Installation
INSTALLATION min. Ø 33,5 mm min. 30 mm max. 350 mm max. 50 mm DN10, 3/8“ min. Ø 50 mm... - Seite 7 INSTALLATION max. 200 mm min. 60 mm 15 s...
-
Seite 8: Einstellen Der Temperaturbegrenzung
EINSTELLEN DER TEMPERATURBEGRENZUNG max. max. 1 um 1 Zahn nach links versetzen max. Überprüfen Sie die maximale Mischwas- sertemperatur. Wenn die Temperatur weiterhin zu hoch ist, wiederholen Sie bitte Schritt 2 & 3 bis die gewünschte Maximal- temperatur erreicht ist. max. -
Seite 9: Programmierung Der Armatur
PROGRAMMIERUNG DER ARMATUR Für die Programmierung der Rada Tec 200 Armatur wird der Rada Tec Handprogrammierer benötigt. Dieser ist als Zubehör unter der Artikelnummer 02 9300 12A erhältlich. Für den Betrieb werden zwei Batterien vom Typ AA mit 1,5 Volt benötigt. Zum... - Seite 10 PROGRAMMIERUNG DER ARMATUR Sensorreichweite Die Sensorreichweite kann in 20 Schritten eingestellt werden. Nachspülzeit (Verzögerung) Die Nachspülzeit kann in 11 Schritten von 0,8 bis 8,8 Sekunden eingestellt werden. Hygienespülzyklus Der Hygienespülzyklus kann in 10 Schritten von “OFF” bis 108 Stunden eingestellt werden.
- Seite 11 PROGRAMMIERUNG DER ARMATUR Hygienespülzeit Die Hygienespülzeit kann in 9 Schritten von 5 bis 180 Sekunden eingestellt werden. Werkseinstellungen wiederherstellen Durch Wählen dieses Menüpunktes werden die werkseitig programmierten Einstellungen wiederhergestellt. Die Werkseinstellungen finden Sie auf Seite 4 unter “Technische Daten”. Systeminformationen anzeigen Unter diesem Menüpunkt können folgende Informationen angezeigt werden:...
-
Seite 12: Thermische Desinfketion
THERMISCHE DESINFEKTION Vorbereitung zur thermischen Desinfektion Bevor die Armatur mit Heißwasser thermsich desinfiziert werden kann, muss die Temperaturbegrenzung, Zahnkranz von der wie in der Abbildung gezeigt, entfernt Spindel ziehen werden. Spindel bis zum Anschlag entgegen dem Uhrzeigersinn drehen Thermische Desinfektion Zur Durchführung einer thermischen Desinfektion kann die Armatur dauerhaft für 10 Minuten geöffnet werden, um die... -
Seite 13: Austauschen Der Batterie
AUSTAUSCHEN DER BATTERIE Lithium 6V Lithium 6V Typ CRP2 Typ CRP2 100 % 15 s... -
Seite 14: Reinigung & Pflege
REINIGUNG & PFLEGE... -
Seite 15: Ersatzteile
ERSATZTEILE 293-02 293-05 02930010 07090941 293-03 02930009 293-04 07090547 293-05 - Magnetventil 293-02 - Infrarot-Elektronik 293-03 - Flexschlauch Kaltwasser 293-04 - Flexschlauch Heißwasser 02920010 - Umbausatz Mischhebel 02930009 - Batteriefach mit Halterung ohne Batterie 07090547 - Siebdichtung 07090941 - Lithium-Batterie 6V Typ CRP2... -
Seite 16: Garantie & Kundendienst
Produkt in voller Übereinstimmung mit unseren detaillierten Installationsanweisungen installiert und in Betrieb genommen wurde. Wird dadurch das Problem nicht gelöst, wenden Sie sich bitte an den Rada Kundendienst, der Ihnen jede erforderliche Unterstützung bieten und, falls erforderlich, veranlassen wird, daß ein lokaler Kunden- diensttechniker Sie an einem beiderseitig vereinbarten Termin besucht.
