Weber CR 6 MDM Bedienungs- Und Wartungsanleitung
Inhaltszusammenfassung für Weber CR 6 MDM

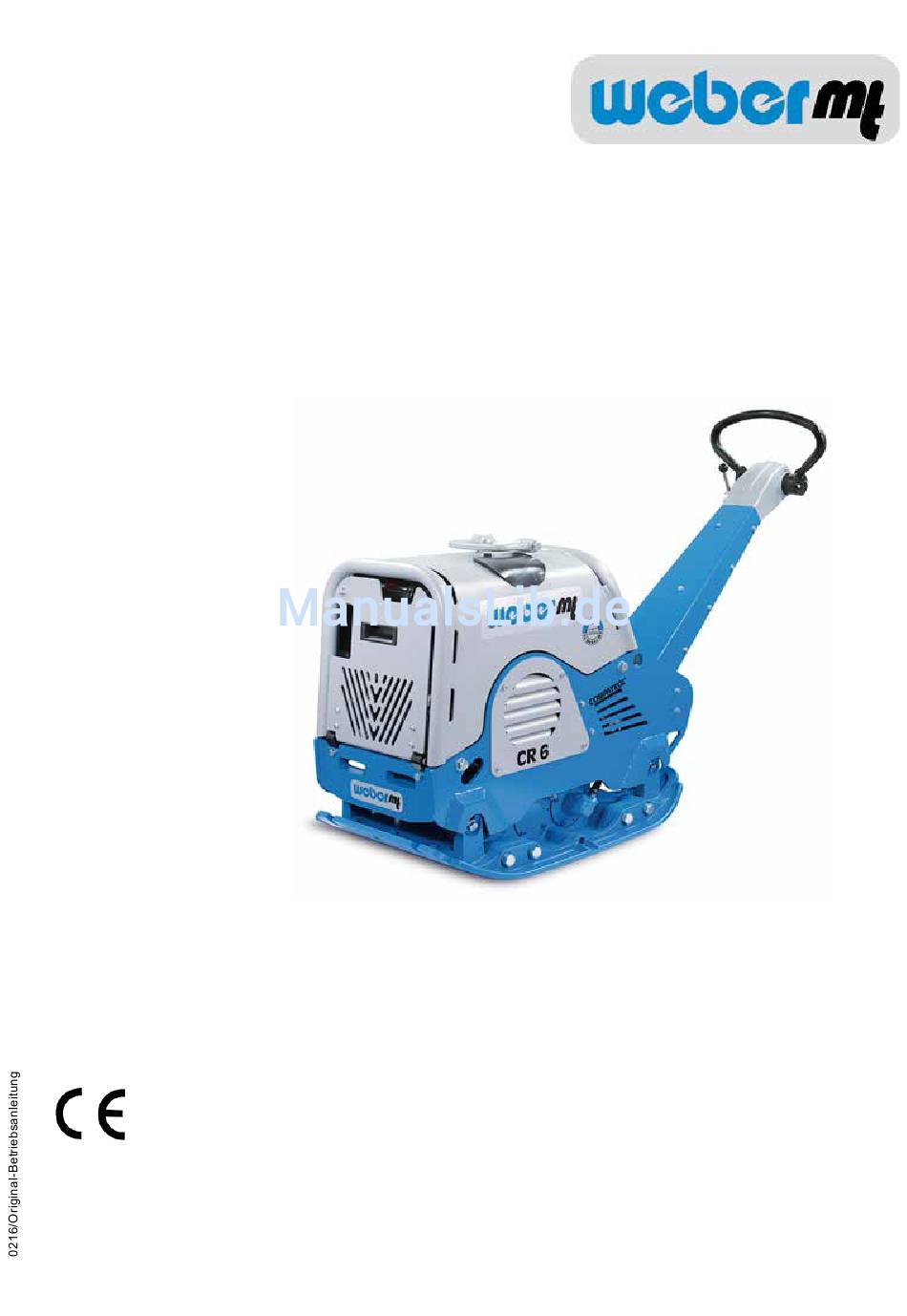

- Seite 1 Bedienungs- und Wartungsanleitung CR 6 MDM Hatz 1 B 40 Weber Maschinentechnik GmbH Im Boden 5 - 8 , 10 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 CR 6 MDM...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Außer Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CR 6 MDM... -
Seite 4: Vorwort
Bodenverdichters zu erhöhen. Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Bodenverdichters verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Hatz-Dieselmotor erhalten Sie unter www.hatz-diesel.com Die jeweils gültige Konformitätserklärung liegt jeder Maschinenlieferung bei. -
Seite 5: Sicherheitsvorschriften
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzt werden. Störungen die die Sicherheit beeinträchtigen müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CR 6 MDM ist ausschließlich für die Verdichtung von - Sand - Kies... - Seite 6 Höhlen usw.) betreiben. Besondere Vorsicht ist geboten wenn der Motor in der Nähe von Men- schen und Nutztieren betrieben wird. Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach der Regel der Technik in regelmäßigen Abständen zu prüfen bzw.
- Seite 7 Entsorgung Alle Betriebs- und Hilfsstoffe sind umweltgerecht gem. den jeweiligen länderspezifischen Vorschriften zu entsorgen. Wichtige Informationen für Bedienungs- und Wartungspersonal sind durch Piktogramme gekennzeichnet. Warnung vor gesundheitsschädlichen oder reizenden Stoffen Warnung vor einer Gefahrstelle Warnung vor schwebender Last Gehörschutz tragen Allgemeines Gebot Umweltschutz Schutzhelm Schutzschuhe Schutzhandschuhe CR 6 MDM...
-
Seite 8: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht CR 6 MDM 1 Motor Gashebel 2 Fahrhebel Anbauplatten 3 Handführungsstange Sicherungshalter (o.A.) 4 Kranöse MDM-Motorschutz 5 Bodenplatte Gehörschutz (Aufkleber) 6 Schutzrahmen 7 Schwingungserreger 8 Schwingungserreger CR 6 MDM... - Seite 9 Sobald der Motor läuft werden die Gesamtbetriebsstunden angezeigt. LED-Anzeige (1) leuchtet dauerhaft und zeigt an, dass der Motor in Betrieb ist. Öldruckanzeige (1) leuchtet auf. Ölstand zu gering. Motor wird sofort abgeschaltet. Fehler muss vor Neustart behoben werden. CR 6 MDM...
- Seite 10 Ladekontroll-LED (1) leuchtet auf. Ladespannung zu gering oder nicht vorhanden. Batterie wird nicht geladen. Temperatur-LED (1) leuchtet auf. Motortemperatur zu hoch. Der Motor wird 3 Minuten nach Aufleuchten der LED abgeschaltet. LED-Luftfilter (1) leuchtet auf. Luftfilter stark verschmutzt. Der Motor wird 10 Minuten nach Aufleuchten der LED abgeschaltet. CR 6 MDM...
-
Seite 11: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CR 6 MDM wird bei Verdichtungsaufgaben im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Hatz-Dieselmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Hatz-Dieselmotor wird über die Elektrostartvorrichtung gestartet. -
Seite 12: Technische Daten
Technische Daten CR 6 MDM Gewicht Betriebsgewicht CECE in kg (Grundgerät) Abmessung 1710 Länge über alles (in mm) 450/590/740 Breite über alles/mit Anbauplatten (in mm) 1160 Höhe bei abgeklappter Handführungsstange (in mm) Bodenplattenlänge (Auflage in mm) 450x400 Druckfläche (in mm) Antrieb Hatz Motorhersteller 1 B 40... - Seite 13 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CR 6 MDM...
-
Seite 14: Tätigkeiten Vor Arbeitsbeginn
Ölpeilstab (1) aus dem Kurbelgehäuse ziehen. Korrekter Ölstand zwischen min. und max. Markierung. Bei Erreichen der min.-Markierung ist der Betrieb des Motors sofort einzustellen und der Ölstand bis zur minmax max.-Markierung aufzufüllen.Gefahr von Motorschä- den bei Unterschreitung des Mindestölstandes bei ungünstigen Einsatzbedingungen. CR 6 MDM... - Seite 15 Die Schrauben der Anbauplatten sind mit einem Drehmoment von 425 Nm zu befestigen. Schutzmatte montieren Schutzmatte mit Halter, Schrauben, Federringen und Mutter an der Bodenplatte vorne und hinten befestigen. Darauf achten, daß die Schutzmatte unter der Bodenplatte anliegt. CR 6 MDM...
-
Seite 16: Starten
- Gefahr von Anlasserschäden durch Mitlaufen des Anlassers während des Betriebes - Maximal 20 Sekunden ununterbrochen starten. Wenn der Motor nicht anspringt nach einer Minute Pause Startvorgang wiederholen. Ist der Motor nach zwei Startvorgängen nicht angesprungen, Ursache gemäß Störungstabelle suchen. CR 6 MDM... -
Seite 17: Verdichten
Zündschlüssel abziehen. Vandalismusklappe (1) schließen und mit Vorhängeschloß sichern. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muß die Maschine außer Betrieb ge- setzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Maßnahmen abzusichern. CR 6 MDM... -
Seite 18: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zustand und festen Sitz überprüfen. CR 6 MDM... -
Seite 19: Wartungsarbeiten
Verschlußdeckel (1)des Öleinfüllstutzens öffnen. Ölablaßrohr (1) am Ablaßventil des Motors anschrauben und Öl ablassen. Motoröl nur im betriebswarmen Zustand ablassen. Nach vollständiger Entleerung Ölablaßrohr vom Ablaßventil abschrauben und Öl gemäß Spezifikation auffüllen. Verbrühungsgefahr durch heißes Öl. Bei Arbeiten im Bereich des Motorraums besteht Verbrennungsgefahr! CR 6 MDM... - Seite 20 Vor dem Festziehen der Schrauben darauf achten, daß die Spannfedern mit beiden Enden „1“ am Ölfilter anliegen. Kraftstoffilter wechseln Kraftstoffleitung (2) beidseitig vom Kraftstoffilter (1) abziehen. Filter durch neues Filterelement ersetzen. Schmieröle und Kraftstoffe können bei Hautkontakt Haut- krebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. CR 6 MDM...
- Seite 21 Ölablaßschraube (1) entfernen und Öl ablassen. Zum Befüllen - Maschine leicht neigen und frisches Öl gem. Füllmengentabelle durch die Ablaßöffnung auffüllen. Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. Aufgefangenes Altöl umweltgerecht ent- sorgen (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putz- lappen umweltgerecht entsorgen. CR 6 MDM...
- Seite 22 Um den Wartungsintervall zurückzustellen, wie folgt verfahren: Zündschlüssel in Pos. „1“ drehen. Im Anzeigefeld wird für 5 Sekunden die Zeit bis zur nächsten Wartung angezeigt. Während dieser Zeit den Rückstell- magneten auf das Display auflegen und im Uhrzeigersinn drehen. Nach erfolgreicher Rückstellung werden die Betriebsstunden bis zur nächsten Wartung angezeigt. CR 6 MDM...
- Seite 23 Sicherung wechseln Schutzkappen (1) des Sicherungshalters entfernen. Neue Sicherungen einsetzen. Keilriemen überprüfen Keilriemenschutz (1) entfernen. Keilriemen (1) auf Risse, ausgebrochene Flanken sowie Verschleiß prüfen. Bei zu großem Verschleiß - Keilriemen gem. Reparaturanleitung austauschen. CR 6 MDM...
-
Seite 24: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CR 6 MDM Qualität Motor Motoröl SAE 10 W 40 1,5 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2 Diesel... -
Seite 25: Lagerung
Wasser bis zur max. Starterbatterie (falls vorhanden) Markierung der Batterie aufffüllen in einem frostfreien Lagerraum lagern an ein Dauerladegerät anschließen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Maßnahmen mit dem Weber-Service abzusprechen. CR 6 MDM... - Seite 26 Batterieladegerät an das Stromnetz anschließen. Für den Einsatz des Batterieladegerätes ist die Bedie- nungsanleitung des Geräteherstellers zu beachten. Die Bedienungsanleitung des Ladegerätes liegt jeder Lieferung des Batterieladegerätes bei. Das Batteriela- degerät BA 200 ist unter Best-Nr. 021000603 erhältlich. CR 6 MDM...
-
Seite 27: Kontaktadressen
+ 1(207) - 947 – 5452 Kanada Bangor, ME 04401 E-Mail sales@webermt.us service@webermt.us in Süd - WEBER Maschinentechnik do Brasil Telefon + 55 (0) 51- 587 3044 Amerika Rua João Werno Erhart, 4691 Telefax + 55 (0) 51- 587 2271 Bairro Rincão... - Seite 28 > Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer > Glättmaschinen Weber MASCHINENTECHNIK GmbH Im Boden 57334 Bad Laasphe - Rückershausen Telefon 027 54 / 398 0 - Telefax 027 54 / 398 101 CR 6 MDM...
