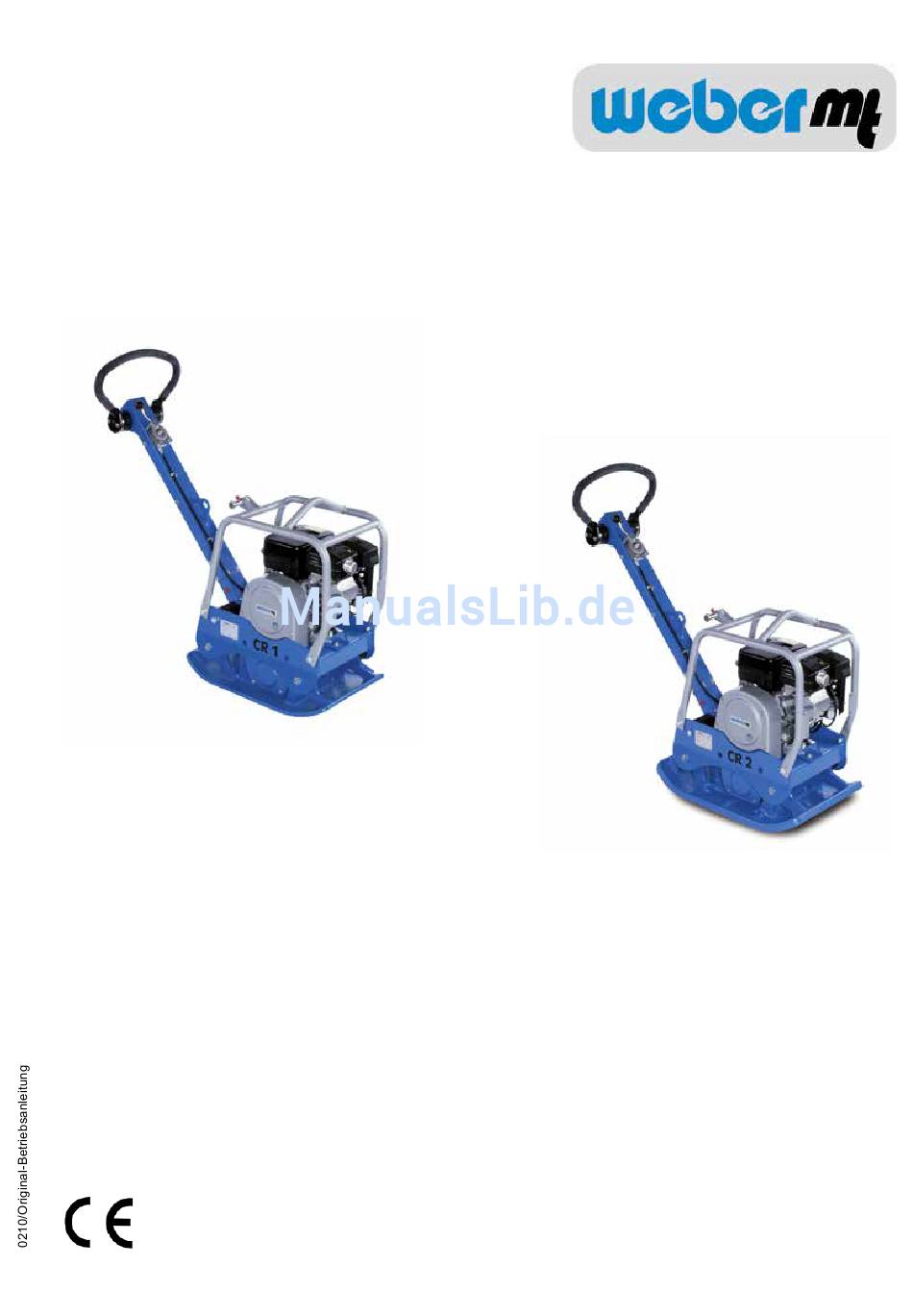

Weber mt CR 1 Bedienungs- Und Wartungsanleitung
Inhaltsverzeichnis
Bedienungs- und
Wartungsanleitung
CR 1
CR 2
Robin-Subaru EX 17
Artikelnr. 000115502
Artikelnr. 000115505
Artikelnr. 000115602
CR 1_CR 2R
Weber Maschinentechnik GmbH
Im Boden 5 - 8 , 10
D-57334 Bad Laasphe-Rückershausen / Germany
Tel.: + 49 (0) 27 54 / 398 0
Fax: + 49 (0) 27 54 / 398 101
E-Mail: info@webermt.de
Web: www.webermt.de
1
Inhaltsverzeichnis
Verwandte Anleitungen für Weber mt CR 1
Inhaltszusammenfassung für Weber mt CR 1
- Seite 1 Bedienungs- und Wartungsanleitung CR 1 CR 2 Robin-Subaru EX 17 Artikelnr. 000115502 Weber Maschinentechnik GmbH Artikelnr. 000115505 Im Boden 5 - 8 , 10 Artikelnr. 000115602 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 CR 1_CR 2R...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Außer Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CR 1_CR 2R... -
Seite 4: Vorwort
Vorwort Diese Bedienungs- und Wartungsanleitung soll Ihnen erleichtern Ihren Bodenverdichter kennenzulernen, zu warten und die bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Bei Beachtung der Bedienungs- und Wartungsanleitung helfen Sie Gefahren zu vermeiden, Reparatur- und Ausfallkosten zu vermindern, und die Zuverlässigkeit und Lebensdauer Ihres Bodenverdichters zu erhöhen. -
Seite 5: Sicherheitsvorschriften
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzt werden. Störungen die die Sicherheit beeinträchtigen müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CR 1/CR 2 ist ausschließlich für die Verdichtung von - Sand - Kies... -
Seite 6: Betrieb
Betrieb Vor Arbeitsbeginn hat sich der Betreiber des Bodenverdichters mit der Arbeitsumgebung vertraut zu machen. Zur Arbeitsumgebung gehören z. B. Hindernisse im Arbeits- und Verkehrsbereich, die Tragfähigkeit des Boden als auch die notwendige Absicherung der Baustelle im Bereich zum öffentlichen Verkehrsbereich sowie die Beachtung der verkehrsrechtlichen Vorschriften. Der Bodenverdichter darf nur mit allen Schutzeinrichtungen betrieben werden. - Seite 7 Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach der Regel der Technik in regelmäßigen Abständen zu prüfen bzw. in angemessenen Zeitabständen auszuwechseln, auch wenn keine sicherheitsrelevanten Mängel erkennbar sind.
-
Seite 8: Entsorgung
Prüfung Bodenverdichter sind nach den entsprechenden Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf den betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren. Reinigungsarbeiten Vor dem Reinigen des Bodenverdichters mit einem Hochdruckreiniger alle zugänglichen elektroführenden Schalter, Kabelverbindungen usw. -
Seite 9: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht CR 1 1 Motor 2 Fahrhebel 3 Handführungsstange 4 Kranöse 5 Bodenplatte 6 Schutzrahmen 7 Schwingungserreger 8 Gashebel 9 Gehörschutz (Aufkleber) CR 1_CR 2R... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CR 1/CR 2 wird für Verdichtungsarbeiten im im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Robin-Subaru-Benzinmotor. Die Kraftübertragung auf den Schwingungserrger erfolgt mechanisch über einen Keilriemen. Bedienung Der Robin-Subaru-Benzinmotor wird über eine Handstarteinrichtung gestartet. -
Seite 11: Technische Daten
Technische Daten CR 1 R CR 2 R Gewicht Betriebsgewicht CECE in kg (Grundgerät) Abmessung 1044 1079 Länge über alles (in mm) Breite über alles (in mm) Höhe bei abgeklappter Handführungsstange (in mm) 1006 1061 Bodenplattenlänge (Auflage in mm) 400x300 450x320 Druckfläche (in mm) Antrieb... - Seite 12 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CR 1_CR 2R...
-
Seite 13: Tätigkeiten Vor Arbeitsbeginn
Tätigkeiten vor Arbeitsbeginn Transport Bei Transport auf einem Fahrzeug ist der Bodenver- dichter mit geeignetem Zurrmaterial zu sichern. Handführungsstange(1) mit Federriegel (2) arretieren. Kranhaken in den Schutzrahmen (1) einhaken und Maschine auf das gewünschte Transportmittel heben. Nur Hebewerkzeuge mit einer Mindesttragkraft von 200 kg verwenden. - Seite 14 Schutzmatte montieren Schutzmatte mit Halter, Schrauben, Federringen und Mutter an der Bodenplatte vorne und hinten befestigen Darauf achten, daß die Schutzmatte unter der Boden- platte anliegt. Transport mit Fahrkarre Handführungsstange(1) mit Federriegel (2) arretieren. Haltebolzen (1) montieren. Fahrkarre (2) unter die Bodenplatte schieben. Haltebolzen (1) in das Halteeiesen (2) des Fahrwerks einrasten.
-
Seite 15: Starten
Wasserberieselung montieren Wassertank (1) mit Schrauben (2) beidseits sowie mit Sterngriffschraube (3) befestigen. Starten Kurzschlußknopf (1) in Stellung "ON" drehen. Gashebel (1) in Vollgasstellung bringen. Chokehebel (1) nach links schieben (schließen). Kraftstoffhahn (2) öffnen. CR 1_CR 2R... -
Seite 16: Verdichten
Handgriff (1) des Reversierstarters (2) langsam anziehen, bis Widerstand spürbar wird. Handgriff (1) in Ausgangsstellung zurück gleiten lassen und dann kräftig , mit beiden Händen, vollständig durchziehen. Nachdem der Motor warm gelaufen ist, Chokehebel nach rechts schieben (öffnen). Verdichten Gashebel (1) in Vollgasstellung bringen Fahrgeschwindigkeit und Fahrtrichtung mit Handgriff (2) regeln. -
Seite 17: Wartungsübersicht
Wartungsübersicht Wartungsintervall Wartungsstelle Wartungstätigkeit Motor - Motoröl wechseln nach den ersten 10 alle zugänglichen Betriebsstunden Schraubverbindungen nachziehen Luftfiltereinsatz reinigen, alle 8 Betriebsstunden/täglich Luftfilter auf Beschädigung prüfen, ggf. austauschen Motor - Motoröl wechseln alle 50 Betriebsstunden/ halbjährlich - Kraftstoffilter wechseln Schaltung - Öl wechseln alle 150 Betriebsstunden/ jährlich Schwingungserreger - Öl wechseln... -
Seite 18: Wartungsarbeiten
Wartungsarbeiten Motoröl wechseln Wassertank (1) entfernen. Tauchstab (1) herausdrehen. Ölablaßschraube (2) entfernen und Öl vollständig ablassen. Motoröl nur im betriebswarmen Zustand ablassen. Ölablaßschraube wieder einschrauben und Motor mit Öl gem. Spezifikation befüllen. Verbrühungsgefahr durch heißes Öl. Bei Arbeiten im Bereich des Motorraums besteht Verbrennungsgefahr! Luftfilterpatrone reinigen/wechseln Luftfilterdeckel (1) abschrauben. - Seite 19 Öl im Schwingungserreger wechseln Ölablaßschraube (1) entfernen und Öl ablassen. Zum Befüllen - Maschine leicht neigen und frisches Öl gem. Füllmengentabelle durch die Ablaßöffnung auffüllen. Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. Aufgefangenes Altöl umweltgerecht ent- sorgen (Altölverordnung).
-
Seite 20: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Menge Sommer Winter CR 1 R CR 2 R Qualität Motor Motoröl SAE 10 W 40 0,6 l 0,6 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2... -
Seite 21: Lagerung
Maßnahmen bei längerer Lagerung (länger als 1 Monat) - gründlich reinigen - auf Dichtheit prüfen Gesamter Bodenverdichter bei Leckagen - festgestellte Mängel beheben - Kraftstoff ablassen und mit Kraftstofftank sauberem Kraftstoff bis Unterkante Einfüllstutzen aufffüllen Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor... - Seite 22 CR 1_CR 2R...
-
Seite 23: Kontaktadressen
+ 48 (0) 22 - 739 70 - 82 05-830 Stara Wies E-Mail info@webermt.com.pl In Tschechien WEBER MT s.r.o. Telefon + 42 (0) 776 222 216 V Piskovne 2054 + 42 (0) 776 222 261 278 01 Kralupy nad Vitavou E-Mail info@webermt.cz... - Seite 24 > Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer > Glättmaschinen Weber MASCHINENTECHNIK GmbH Im Boden 57334 Bad Laasphe - Rückershausen Telefon 027 54 / 398 0 - Telefax 027 54 / 398 101 CR 1_CR 2R...
