Inhaltszusammenfassung für Fixpoint MES US-1

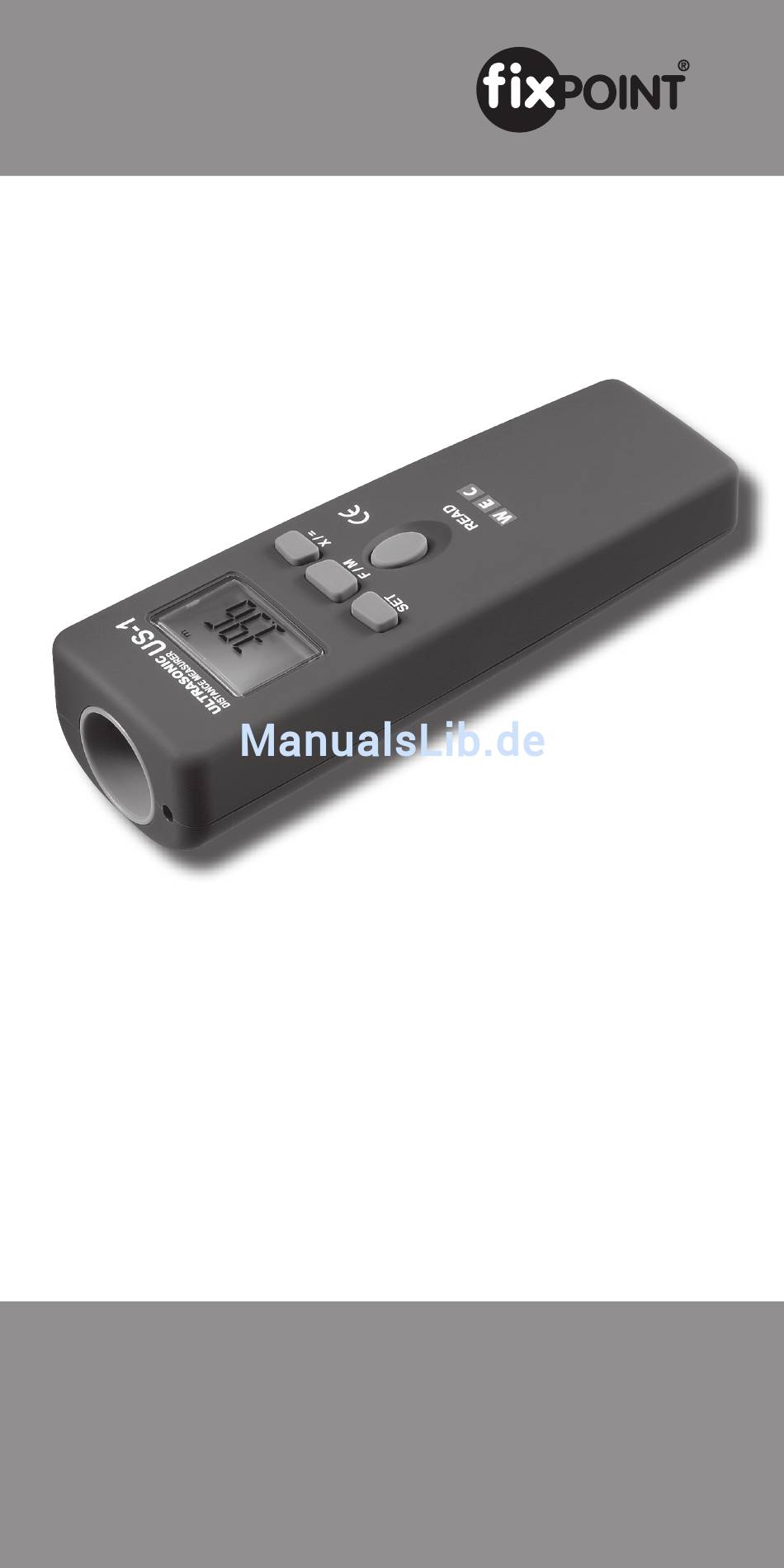

- Seite 1 Ultraschall Entfernungsmessgerät MES US-1 77143 Supersonic Distance Measurement Device MES US-1 77143 Bedienungsanleitung User‘s manual...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Ultraschall Entfernungsmessgerät MES US-1 ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. -
Seite 3: Lieferumfang
3 Lieferumfang: 1 x MES US-1 Ultraschall-Messgerät 1 x Batterie 1 x Bedienungsanleitung 4 Aufbau: 5 Sicherheitshinweise: ACHTUNG! Lesen und befolgen Sie die Sicherheits- anweisungen gründlich. Es besteht u. a. Verlet- zungsgefahr für Augen und Haut, sowie Explosions- gefahr! • Das Gerät darf ausschließlich über Batterien betrieben werden. -
Seite 4: Tastenfunktionen
Bedienungsanleitung nicht geöffnet werden darf. • Werfen Sie Batterien nie ins Feuer. Es besteht Explosi- onsgefahr! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Handschuhe. • Achten Sie darauf, dass die Batterien nicht kurz- geschlossen werden. Es besteht Explosionsgefahr. • Blicken Sie nie in den Laser und richten Sie ihn nie auf Personen oder Tiere. Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen. -
Seite 5: Displaysymbole
Werte werden im Display nacheinander angezeigt. (älteste Messung zuerst). Wird die Taste losgelassen, erscheint wieder der Ausgangswert. Wenn das Gerät Daten aus einer Volumenberech- HINWEIS: nung gespeichert hat, wird bei einer erneuten Distanzmessung das Ergebnis aus der Volumenbe- rechnung gelöscht und umgekehrt. 7 Display Symbole: 1. X Multiplizieren 2. Sq Fläche (m² / ft²) 3. CU Volumen (m³ / ft³) 4. -
Seite 6: Fehlerbehebung Und -Vermeidung
Bedienungsanleitung 4. Volumenberechnung: a) Für eine Volumenberechnung müssen Sie vorerst sicherstellen, dass keine „alten“ Daten mehr im Speicher abgelegt sind. Drücken Sie hierfür die F/M Taste für ca. 3 Sekunden. b) Drücken Sie READ für die erste Messung. dann X/= zum Multiplizieren, READ für die zweite Messung und X/= erneut zum multiplizieren. Jetzt drücken Sie wieder READ für die dritte Messung und wieder X/= zur Auswertung. -
Seite 7: Gewährleistung Und Haftung
Batterie gegen eine neue gleichen Typs ausgetauscht werden. 10. S ollten Sie das Messgerät längere Zeit nicht benutzen, entnehmen Sie bitte die Batterie. 11 Gewährleistung und Haftung: • Der Hersteller gewährt auf ein neues Gerät 2 Jahre Garantie. • Da der Hersteller keinen Einfluss a uf Installation und Verwendung des P roduktes hat, deckt die Garantie nur das Produkt selbst ab. • Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich b itte an Ihren Fachhänd- ler und zeigen Sie ggf. -
Seite 8: Technische Daten
Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Richtlinie: 2002/96/EG WEEE Nr.: 82898622 15 CE-Konformitätserklärung: Dieses Gerät entspricht den EU-Richtlinie 2004/108/EG: Mit dem CE Zeichen erklärt Fixpoint ® ,eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.wentronic.com angefordert werden. -
Seite 10: Description And Function
+ selectable measuring base + metric or imperial units 2 Intended Use: The product is licensed for battery use only. Another power supply must not be used. Find the correct battery type in the chapter “Specifications”. Another use than described in chapter 1 and 2, is not allowed. 3 Parts Package: 1 pc. MES US-1 Distance Measurement Device... -
Seite 11: Construction
1 pc. battery (9V block) 1 pc. user‘s manual 4 Constuction: 5 Notes on Safety: ATTENTION! Read and mind the safety instruc- tions completely and thoroughly. There is a danger of injuring eyes and skin as well as a danger of explosion! • The product is only for battery use. Do not try to operate with different voltages, other power supplies or different battery types than described in this user‘s manual! • Your product and its accessories are no toys and children... -
Seite 12: Key Functions
User‘s manual explosion! Leaking or damaged batteries can cause injuries such as chemical burns to the skin by touching. For this reason use adequate gloves in this case. • Mind not to short-circuit batteries. There is a danger of explosion. • Do never stare into the laser beam and do not point to persons or animals. Do not point the laser beam to mirrors or other reflecting areas. The uncontrolled and deflected beam could hurt persons or animals. Laser radiation can cause injuries of eyes or skin. -
Seite 13: Display Symbols
7 Display Symols: 1. X multiply 2. Sq area (m² / ft²) 3. CU volume (m³ / ft³) 4. ft feet 5. m meter measuring base (top of housing) low battery indication 8. measuring base (bottom of housing) 8 Assembling and Replacing the Battery: • Before measuring the first time and when a small battery is displayed, assemble or replace the battery to a new one of the same type. • Put off the battery cover. • Change the battery to a new one of the same type. • Relock the case by sliding it in. -
Seite 14: Warranty And Liability
User‘s manual The figure shows a wrong measurment of the ladder instead of the wall, as requested. The instrument requires a clear view within a cone of +/- 7°. 2. Point the unit vertically to the surface of the target to be measured. 3. Measuring results will be affected when the reflected surface of the target is irregular or soft. If the target is not massive enough, such as shelves, windows, curtains or noses of furnitures - measuring affects can occur. -
Seite 15: Care, Maintenance, Storage And Transport
dealer will repair the fault either o n site, or send the device t o the manufacturer. You make the work of our technicians c onsiderably easier, when you describe possible faults in detail – only then you can be assured that faults occurring only rarely will be found and repaired with certainty! • The manufacturer is not liable for damages to persons or property caused by improper installation or operation not described in this guide. This includes, among others, any a lteration and modification of the product and its accessories. -
Seite 16: Note On Waste Disposal
15 CE Declaration: This device corresponds to EU directive 2004/108/ ® EC: With the CE sign Fixpoint , a registered brand of the Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be found online on www.wentronic.com. The mentioned directives replace all former national permissions... - Seite 18 User‘s manual...
- Seite 20 Revision Date 2012-07-12 Version 2 Fixpoint ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Web: www.wentronic.com...
