Inhaltszusammenfassung für ClickTronic 70283

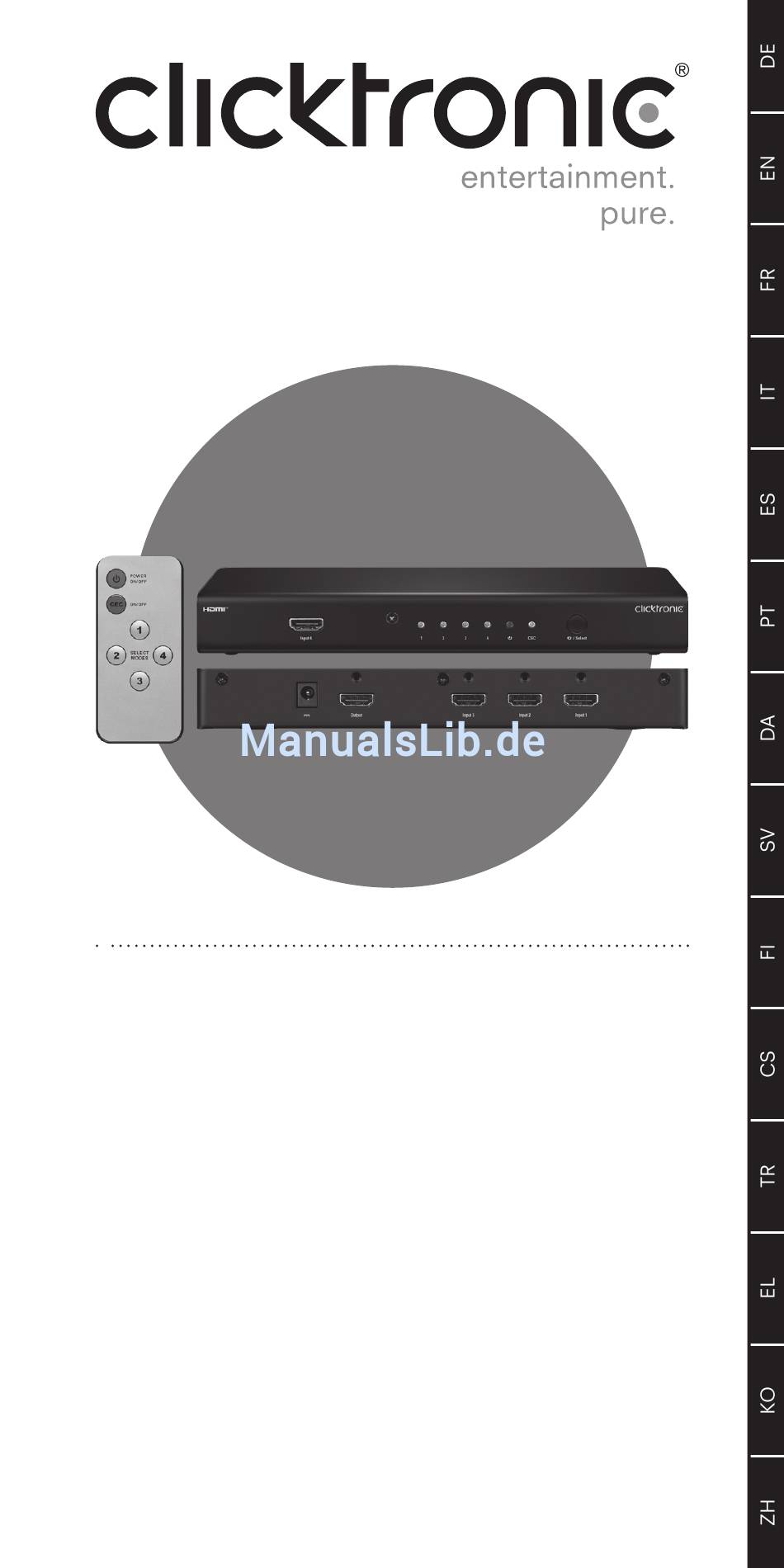

- Seite 1 Mode d‘emploi Full HD Switch 4x1 schaltet bis zu 4 HDMI™ Signale auf einen • Bildschirm um Switches up to 4 HDMI™ signals to a screen • Commute jusqu‘à 4 signaux HDMI™ vers un • écran Clicktronic® Article No: 70283...
-
Seite 2: Inhaltsverzeichnis
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schnei- den können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dämmmaterial. • Wir empfehlen, die Montage nur von qualifi- zierten Technikern ausführen zu lassen. Clicktronic®... -
Seite 3: Beschreibung Und Funktion
Als Stromversorgung darf nur das mitgelieferte Netzteil verwendet werden. Das Netzteil ist nur für den Anschluss an 100-240V / 50-60 Hz Wechselspannung zugelassen. Quellgeräte: Signalquellen wie Receiver, DVD-Player, Blu-Ray -Player Ausgabegeräte: Anzeigegeräte wie Fernseher, Monitore, Beamer, usw. Clicktronic®... -
Seite 4: Bestimmungsgemäßer Gebrauch
Sie können den Switch nun manuell, per Fernbedienung oder im CEC-Auto-Modus bedienen. 2. Die “Power/SELECT”-Taste kann auch als CEC- Auto-Modus Kontrolltaste genutzt werden. Drücken Sie die Taste für 3 Sekunden, um die Funktion ein- oder auszuschalten. 3. Wenn die “CEC/AUTO”-LED leuchtet, kann der Clicktronic®... -
Seite 5: Fernbedienung
5 und schalten Sie das gewünschte Quellge- rät zuletzt aus. Fernbedienung: 1. Drücken Sie die Power-Taste auf der Fernbe- dienung. Die rote Power-LED am Full HD Switch leuchtet. Erneutes Drücken versetzt ihn in den Standby-Modus. 2. Nutzen Sie die Nummerntasten zur Auswahl Clicktronic®... -
Seite 6: Manuelle Bedienung
• Ziehen Sie den Netzstecker! Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchte ten, weichen Tuch. Achten Sie hierbei unbe- dingt auf die stromführenden Leitungen Ihres Geräts! Achten Sie beim Schwenken der beweglichen Geräteteile darauf, dass Sie Clicktronic®... - Seite 7 HDCP die Audiospur. Die Auflö- • Stellen Sie sicher, dass Quell- sung erreicht geräte (wie HD DVD-Player) und nicht 1080p Ausgabegeräte (wie TVs/Bild- schirme) 1080p voll unterstützen. • Prüfen Sie auch, ob Ihre HDMI Kabel 1080p Videosignale über- tragen können. Clicktronic®...
-
Seite 8: Technische Daten
8 Technische Daten: Modell 70283 Betriebsspannung 230 V AC / 50Hz (5 V DC) Ausgänge 1 x HDMI -Buchse Gewicht und Maße 830 g, 220 x 29 x 70 mm Eingänge 4 x HDMI -Buchsen Taktfrequenz bis zu 225 MHz Auflösung/Farbtiefe... -
Seite 9: Allgemeine Hinweise
Richtlinie 2004/108/EG und 2006/95/ EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Click- tronic®, eine registrierte Marke der Wentronic GmbH, dass das Gerät den grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.clicktronic.com angefordert werden. Clicktronic®... -
Seite 10: Safety Instructions
Furthermore, there is a risk of swallowing and inhalation of incidentals and insulating material. • Remove the mains plug from mains during thunder storms an when not in use. • Avoid places with high temperatures, or humidity, or places which might come into Clicktronic®... -
Seite 11: Description And Function
As power supply, only use the supplied mains adapter. The power supply is only permitted for the connection to 100-240 V / 50-60 Hz alternating current. Source Devices: sources like Receiver, DVD- Player, Blue Ray-Player, PCs Output Devices: drains like monitors, video projectors, TVs, etc. Clicktronic®... -
Seite 12: Intended Use
Press the button for 3 seconds to turn on or off the auto switching CEC function. 3. When the CEC/AUTO LED is ON, the Full HD switch can be operated by remote control, manual selecting and auto detecting. Clicktronic®... - Seite 13 IR remote operation: 1. Press the Power button at the remote control. The red power indication LED at the Full HD switch lights on. Pressing again sets the product into standby mode. 2. Use the number buttons to switch between sources. Clicktronic®...
-
Seite 14: Manual Operation
• Remove the mains plug from mains! Use a dry and soft cloth to clean your product, or use a slightly moist cloth for heavy stains. Look out for live cables of your device during cleaning! • Attend avoiding risks of stumbling by installing the cables. Clicktronic®... -
Seite 15: Troubleshooting
1080p. reach 1080p • Also check the used HDMI cables for supporting 1080p. 8 Specifications: Model 70283 Operating voltage 230 V AC / 50 Hz (5 V DC) Outputs 1 pc. HDMI socket Weight & Measure- 830 g, 220 x 29 x 70 mm... -
Seite 16: Warranty And Liability
In according to the European WEEE di- rective, electrical and electronic equipment must not be disposed with consumers waste. The consumer is committed by law to reposit electrical and electronic devices to public coll- ecting points or to the dealer at the end of the Clicktronic®... -
Seite 17: Ce Declaration
12 CE-Declaration: This device corresponds to EU direc- tives 2004/108/EC and 2006/95/EC: With the CE sign Clicktronic®,a registe- red brand of the Wentronic GmbH, ensures that the product is conformed to the basic stan- dards and directives. These standards can be requested online on www.clicktronic.com. - Seite 18 Clicktronic®...
- Seite 19 Clicktronic®...
- Seite 20 Pillmannstraße 12 38112 Braunschweig Germany www.clicktronic.com Clicktronic® is a registered brand of Wentronic GmbH, Germany Revision Date: 2011-09-08 Version: Clicktronic®...
