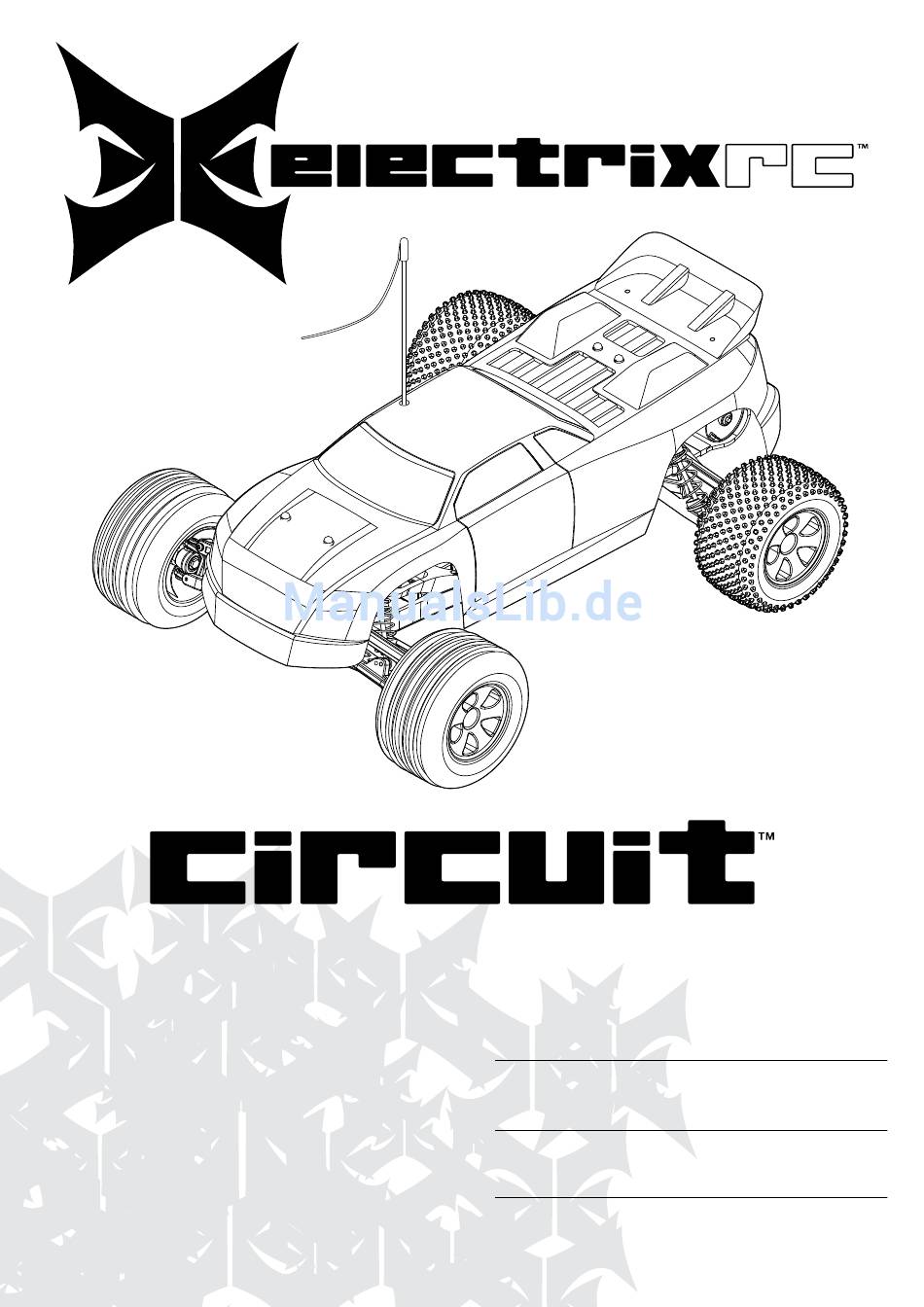

1/10 electrIc stadIuM truck
InstructIon Manual
BedIenungsanleItung
Manuel d'utIlIsatIon
Manuale
Congratulations on your purchase of the Electrix RC
Circuit
Stadium Truck. This 1/10 scale model introduces
TM
you to the sport of RC driving.
Herzlichen Glückwunsch zum Kauf des RC
Stadium Truck. Dieses 1/10 Scale Model öffnet Ihnen die
Welt des RC Car Sports.
Nous vous félicitons pour l'achat du Electrix RC
Stadium Truck. Ce modèle 1/10 vous introduit au sport de
la conduite RC.
Congratulazioni per l'acquisto di questo RC Circuit Stadium
Truck Electrix. Questa vettura in scala 1/10 vi introdurrà nel
mondo dei modelli RC.
TM
Circuit
TM
TM
Circuit
TM
TM
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Electrix Circutit
- Seite 1 Nous vous félicitons pour l'achat du Electrix RC Circuit Stadium Truck. Ce modèle 1/10 vous introduit au sport de Manuale la conduite RC. Congratulazioni per l’acquisto di questo RC Circuit Stadium Truck Electrix. Questa vettura in scala 1/10 vi introdurrà nel mondo dei modelli RC.
-
Seite 2: Sicherheitshinweise Und Warnungen
HINWEIS Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby geändert werden. Eine aktuelle Ver- sion ersehen Sie bitte unter: www.horizonhobby.com unter Support für dieses Produkt. Erklärung der Begriffe Die folgenden Begriffe erklären die Gefährdungsstufen im Umgang mit dem Produkt: HINWEIS: Verfahren die nicht ordnungsgemäß durchgeführt werden, beinhalten die Möglichkeiten einer Beschädigung und maximal ein kleines Risiko einer Verletzung. -
Seite 3: Inhaltsverzeichnis
inhaltsVerzeichnis Sicherheitshinweise und Warnungen ..................................15 Spezifikationen......................................... 16 Betrieb Komponenten ........................................17 Einbau des Akku, Antennenröhrchen und Karosserie ............................. 17 Senderfunktion ......................................... 18 Laden des Akkus ....................................... 19 Einbau des Senderakkus ....................................19 Fertig für den Star......................................20 nach dem Fahren ......................................20 Betrieb .......................................... -
Seite 4: Komponenten
AA (8) ECX1075 Akku Ladegerät ECX1075AU Akku Ladegerät (AU) ECX1075EU Akku Ladegerät (EU) Electrix RC Circuit ECX1075UK Akku Ladegerät (UK) 1/10 Stadium Truck Hinweis: Wandanschluß des ECX1000 Ladegerätes nicht abgebildet 7.2V NiMh battery Antenneröhrchen Sender ECX1087 einbau des akku, antennenröhrchen und karosserie... -
Seite 5: Sender Funktionen
sender funktionen aM27 Mhz sender Quarze reverse schalter antenne AM Sender Quarz Empfänger Quarz Ziehen Sie für die (TX) (RX) beste Leistung die Nummer Beschreibung Antenne ganz aus. ECX1081 Quarz Set 1 26.995 (ECX1067 Antenne für ECX1082 Quarz Set 2 27.045 Sender) ECX1083 Quarz Set 3 27.095 ECX1084 Quarz Set 4 27.145... -
Seite 6: Laden Des Akkus
laden des akkus WARNUNG WARNUNG WARNUNG WARNUNG Hinweis: Das Ladegerät des Autos lädt mit 300mA die Stunde. Teilen Sie die Kapazität Ihres Akkus durch 300 und ermitteln so die benötigte Ladezeit. Ein 1800mAh Akku benötigt so sechs (6) Stunden zum Laden. Laden Sie die Laden Sie niemals Laden Sie die Akkusnicht... -
Seite 7: Fertig Für Den Star
fertig für den start 2. Verbinden Sie den Fahrakku (Seite 3) mit dem 1. Ziehen Sie die Antenne des Sender aus Regler und schalten den Regler ein. und schalten den Sender ein. 3. Testen Sie die Funktionen, halten Sie dabei 4. -
Seite 8: Betrieb
betrieb WARNUNG WARNUNG WARNUNG WARNUNG WARNUNG Halten Sie die Halten Sie die Nutzen Sie Fassen Sie Fahren Sie niemals Teile immer beweglichen Teile immer eine freie niemalsan der in mit beschädigten Frequenz. trocken immer sauber. Kabeln drehende Teile Schalten Sie immer zuerst den Sender ein, bevor Sie den WARNUNG WARNUNG Empfänger einschalten. -
Seite 9: Einstellen Des Zahnflankenspiels
einstellen des zahnflankenspiels WARNUNG WARNUNG Das Zahnflankenspiel ist ab Werk eingestellt und braucht WARNUNG nur dann neun eingestellt werden, wenn Sie den Motor das Getriebe wechseln. Ein vernünftige Einstellung des Zahnflankenspiel ist für die Leistung des Fahrzeuges sehr wichtig. Ist das Spiel zu groß, kann das Getriebezahrad das Motorritzel beschädigen. -
Seite 10: Explosionszeichnung
explosionszeichnung empfohlene werkzeuge Kreuschlüssel Spitzzange Schraubendreher , klein Imbusschlüssel chassIs M3x25 ECX1068 M3x10 M3x12 M3x10 M3x10 Nummer Beschreibung M3x25 ECX1017 Chassis ECX1028 Servo Saver Set ECX1029 ECX1092 ECX1029 Chassioberteil ECX1050 ECX1058 ECX1050 Schrauben Set M3x12 (4) ECX1088 ECX1053 M4.3x13 ECX1053 Schaum Block ECX1046 ECX1056... -
Seite 11: Nummer Beschreibung
explosionszeichnung vorderrradaufhängung ECX1020 ECX1093 Nummer Beschreibung M3x25 M3x12 ECX1005 Chrom Räder mit Rillenreifen M3x12 M3x13 ECX1046 ECX1015 Radlagersatz Set M3x12 ECX1046 M3x12 ECX1018 Querlenker Set vorne M3x16 ECX1044 ECX1035 ECX1020 Dämpferbrücke ECX1058 ECX1090 ECX1018 M2.5x4 M3x16 ECX1035 Radachse vorne (2) ECX1089 ECX1065 ECX1044... -
Seite 12: Montage Der Räder
montage der räder hInterrrad vorderrad detaIl der antrIeBsWelle Hinweis: Bitte achten Sie bei der Radmontage darauf, dass die Radachse im Radmitnehmer sitzt und dass der der Querstift nicht heraus fällt. anschlussdiagramm Hinweis: Bitte stellen Sie sicher, dass die AM Empfänger ECX1070 Kanäle 1 und 2 wie abgebildet eingesteckt Quarz (RX) sind. Die Motorkabel können über Steckverbinder vom Regler getrennt werden. -
Seite 13: Der Fahrtenregler
der fahrtenregler (esc) LED leuchtet Grün Grün wird bei Vorwärtsfahrt angezeigt Rot wird bei Rückwärtsfahrt angezeigt- LED leuchtet Rot Grünes und Rotes Blinken mit beep Ton zeigt an, dass der Sender nicht empfangen wird beep beep beep oder nicht eingeschaltet ist. Zweimaliges Grünes und Rotes Blinken mit Beep Ton zeigt an, dass der Akku leer ist. beepbeep beepbeep beepbeep Dreimaliges Grünes und Rotes Blinken mit beep zeigt an, dass der Motor überlastet, oder die Temperatur des Reglers zu hoch ist. -
Seite 14: Garantie Und Service Informationen
garantie und serVice informationen Warnung eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu wird,zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle und Beschädigungen vermieden werden. -
Seite 15: Kontaktinformationen
Konformitätserklärung gemäß Gesetz über Funkanlagen und Telekomunikationseinrichtungen (FTEG) und der (R&TTE) erklärt das Produkt: Electrix RC CIRCUIT™ Stadium Truck (ECX1000 (Rot) ECX1100 (Grau)) Richtlinie 1999/5/EG (R&TTE) declares the product: Declaration of conformity in accordance with the Radio and Telecommunications Terminal Equipment Act (FETG) and directive 1999/5/EG Horizon Hobby GmbH Geräteklasse:... - Seite 16 Created 5/10 18212 © 2010 Horizon Hobby, Inc. ECX1000UK, ECX1000EU, ECX1100EU, ECX1100UK...
