DESCRIZIONE
Il dispositivo apriporta con tastiera a codice avrà le
seguenti caratteristiche:
• Possibilità di gestione di due ingressi con 2 contatti
apriporta a relè, azionabili indipendentemente da
ciascuno dei codici programmati.
• Gestione di fasce orarie.
• 22 codici utente programmabili.
• 12 tasti retroilluminati a led (numeri da 0 a 9
colore verde, "X" e " " colore ambra).
• Durata dell'attivazione apriporta programmabile
per ciascuno dei due relè.
• Possibilità di programmare i due relè per
attivazione monostabile o bistabile.
• Possibilità di collegamento a pulsanti NO (pulsante
androne).

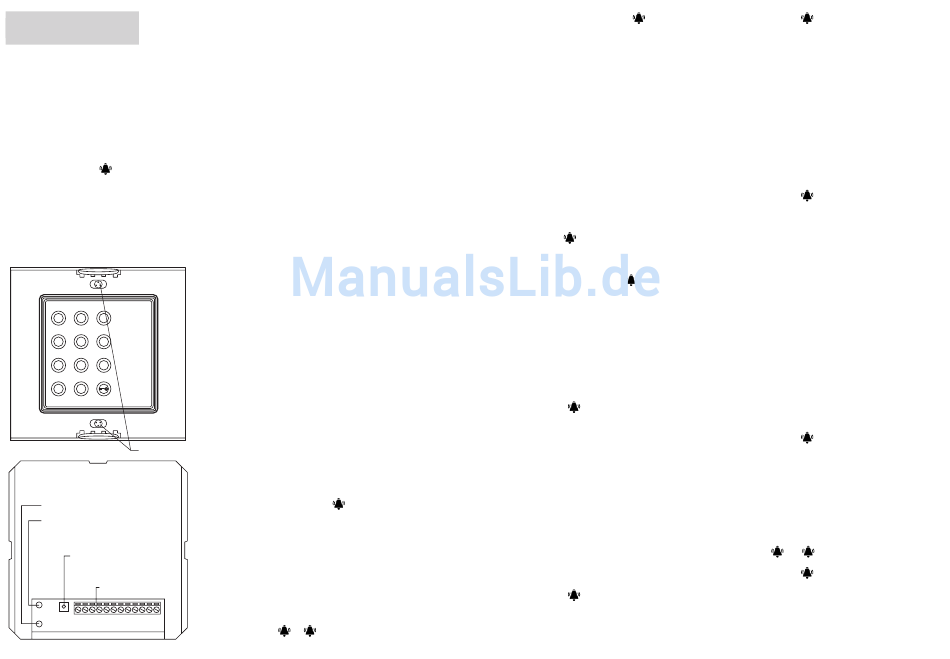

Vista anteriore e posteriore del modulo apriporta:
1 2 3
4 5 6
7 8 9
X 0
VITI ANTIFURTO
Led rosso
Led verde
presenza
alimentazione
Switch di
programmazione
Morsetti
2
CARATTERISTICHE
ELETTRICHE
Tensione di alimentazione: 12Vac o 12Vdc+/- 10%
Assorbimento massimo: 250mAac o 150mAdc
Assorbimento massimo a riposo: 100mAac
o 50mAdc
Massimo carico commutabile dai relé: 250Vac 5A
MORSETTI
+~ Positivo alimentazione (12Vac o 12Vdc)
-~ Negativo alimentazione (12Vac o 12Vdc)
H Fasce orarie
A2 Apriporta androne relé 2
A1 Apriporta androne relé 1
S1 Contatto comune relé 1
S3 Contatto normalmente aperto relé 1
S2 Contatto normalmente chiuso relé 1
S4 Contatto comune relé 2
S6 Contatto normalmente aperto relé 2
S5 Contatto normalmente chiuso relé 2
GND Massa
PROGRAMMAZIONE
IMPOSTAZIONE DELLA PASSWORD
MASTER
La password master viene richiesta ogni volta che
si desidera entrare in modalità di programmazione
per la confi gurazione del dispositivo.
Alimentare il dispositivo.
Premere 3 volte in un arco di tempo di 6 secondi
lo switch di programmazione posto accanto alla
morsettiera.
Il dispositivo emette 3 bip di conferma e il led rosso
si illumina.
Digitare codice password da 3 a 8 cifre.
Confermare con tasto .
Il dispositivo emette 3 bip di conferma, il led rosso
si spegne e il dispositivo entra in funzionamento
normale.
INGRESSO IN MODALITÀ
PROGRAMMAZIONE
Dalla modalità di programmazione è possibile
confi gurare il funzionamento del dispositivo e
memorizzare o variare i codici di accesso.
Premere X .
DS1105-103
Digitare la password e premere
Il dispositivo emette 3 bip di conferma e il led
rosso si accende: il dispositivo è in stato di
programmazione.
L'uscita dalla modalità di programmazione potrà
essere effettuata premendo il tasto X per almeno
3 secondi oppure lasciando inattivo per più di 30
secondi il dispositivo.
PROGRAMMAZIONE OPZIONI RELÉ
Entrare in modalità programmazione.
Inserire il codice di confi gurazione nn a b ss dove:
nn defi nisce il relè che si vuole confi gurare e può
avere i seguenti valori:
31 = relè 1
32 = relè 2
a defi nisce se necessario confermare il codice
con il tasto e può avere i seguenti valori:
1 = attivazione relè con la sola digitazione del
codice
2 = attivazione relè con digitazione del codice
e conferma con tasto
b defi nisce la modalità di attivazione del relè e
può avere i seguenti valori:
1 = attivazione monostabile
2 = attivazione bistabile
ss defi nisce il tempo di attivazione espresso in
secondi e può avere i seguenti valori:
00 = 200ms (impostare questo valore se prevista
attivazione bistabile)
01 = 1 secondo
..
99 = 99 secondi
Premere il tasto per confermare.
Il dispositivo emette 3 bip di conferma e il led rosso
lampeggia per 3 volte.
In caso di errore nell'inserimento del codice, il
dispositivo emette un bip lungo e resta in attesa del
codice corretto.
MEMORIZZAZIONE
ATTIVAZIONE
Entrare in modalità programmazione.
Inserire il codice di confi gurazione nn xxxxxxxx
dove:
nn defi nisce la locazione di memoria del codice e
può avere valori da 01 a 22.
DI
xxxxxxxx codice di attivazione (da 3 a 8 cifre).
Premere il tasto per confermare.
Defi nire il numero del relè che si intende attivare
con il codice indicato:
1 = relè 1
2 = relè 2
DS1105-103
. Premere il tasto
Il dispositivo emette 3 bip di conferma e il led rosso
lampeggia per 3 volte.
In caso di errore nell'inserimento del codice, il
dispositivo emette un bip lungo e resta in attesa del
codice corretto.
CANCELLAZIONE DI UN CODICE
Entrare in modalità programmazione.
Inserire il codice di confi gurazione 99 nn dove:
99 identifi ca il codice funzione di cancellazione
nn defi nisce la locazione di memoria del codice e
può avere valori da 01 a 22
Premere il tasto
Il dispositivo emette 3 bip di conferma e il led rosso
lampeggia per 3 volte.
In caso di errore nell'inserimento del codice, il
dispositivo emette un bip lungo e resta in attesa del
codice corretto.
.
IMPOSTAZIONE
VARIAZIONE CODICI
La password per variazione codici serve a modifi care
i codici di attivazione senza entrare in modalità di
programmazione.
Entrare in modalità programmazione.
Inserire il codice di confi gurazione 36 xxxxxxxx:
36 identifi ca il codice funzione di cambio password
per variazione codici
xxxxxxxx defi nisce
sostituirà quella con cui si è entrati in
programmazione (da 3 a 8 cifre).
Premere il tasto
Il dispositivo emette 3 bip di conferma e il led rosso
lampeggia per 3 volte.
In caso di errore nell'inserimento del codice, il
CODICI DI
dispositivo emette un bip lungo e resta in attesa del
codice corretto.
CAMBIO DI UN CODICE MEMORIZZATO
Premere , X,
Digitare la password per variazione codici.
Premere il tasto
Il dispositivo emette 3 bip di conferma e il led rosso
si accende.
Inserire il codice di confi gurazione 90 oooo dove:
90 identifi ca il codice funzione di cambio codice
ooooo è il vecchio codice di attivazione
per confermare.
per confermare.
PASSWORD PER
la nuova password che
per confermare.
.
per confermare.
