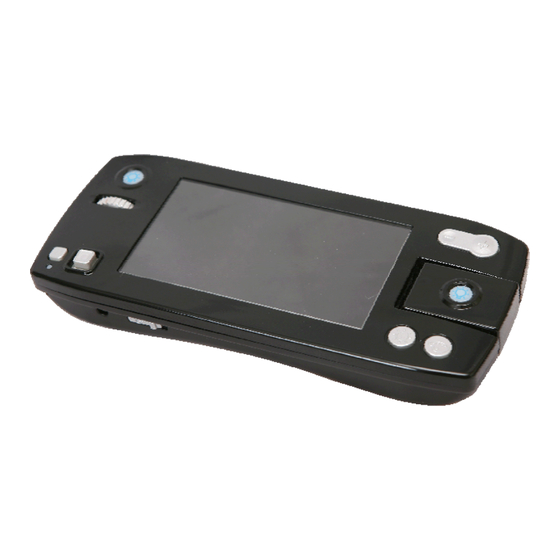

- Seite 1 SenseView Duo Der mobile Begleiter Für Fern- und Nahsicht Bedienungsanleitung Für SenseView Duo M430 08.2008 BAUM Retec AG In der Au 22 69257 Wiesenbach www.baum.de...
-
Seite 2: Inhalt
© 2008 BAUM Retec AG... -
Seite 3: Inhaltsverzeichnis
INHALT ............................2 ÜBER DIESES HANDBUCH ......................5 LIEFERUMFANG ........................5 ERSTE INBETRIEBNAHME......................5 GERÄTEBESCHREIBUNG UND BEDIENUNG ................7 BEDIENELEMENTE VON SENSEVIEW DUO ................12 (A) E .............................. 14 USSCHALTER (B) N ..........................14 AHKAMERAMARKIERUNG (C) N ............................... 15 AHKAMERA (D) F .............................. - Seite 4 Herzlichen Glückwunsch zum Kauf von SenseView Duo, dem mobile Begleiter für Fern- und Nahsicht. Sie haben sich mit SenseView Duo für eine fortschrittliche und hochwertige elektronische Lupe entschieden. Wir wünschen Ihnen viel Freude mit Ihrem neuen SenseView Duo, das bald Ihr ständiger Begleiter wird.
-
Seite 5: Über Dieses Handbuch
Ende des Handbuches finden Sie die technischen Daten und Kontaktadressen. Lieferumfang Bevor Sie SenseView Duo zum ersten Mal einschalten, vergewissern Sie sich bitte, dass alle Teile vollständig und unbeschadet in der Packung enthalten sind: SenseView Duo, elektronische Lupe mit eingebautem Akku ... - Seite 6 Vor der ersten Inbetriebnahme sollten Sie den Akku vollständig aufladen, das dauert etwa drei Stunden. Verbinden Sie dazu das SenseView Duo Ladegerät mit der Ladebuchse (P) von SenseView Duo, das ist die kleine runde Buchse, die Sie auf der Vorderseite direkt links neben dem silbernen Einschalter (A) finden. Da Sie sicher ungeduldig sind, können Sie das Gerät schon beim Laden einschalten.
-
Seite 7: Gerätebeschreibung Und Bedienung
Fernkamera ausgewählt). Die Nahkamera befindet sich genau unter der nun leuchtenden Nahkameramar- kierung (B). Schieben Sie Senseview Duo über die Vorlage, so dass Text unter der Nahkamera zu liegen kommt. Es ist am Anfang ungewohnt, dass die Kamera nicht in der Mitte des Bildschirms ist, Sie werden das aber bald zu schätzen wissen, z.B. - Seite 8 Stufe kommt wieder die niedrigste. Je nach Vorlage ist Ihnen die Schrift sicher manchmal zu groß oder zu klein. Des- halb hat SenseView Duo über der Nahkamera eine Wippe zur Einstellung der Vergrößerung. Die silberne Vergrößerungswippe (H) hat einen größeren rechten Teil mit einem Pluszeichen.
- Seite 9 Einfrieren / Fotoaufnahmetaste (K) nochmals für etwa 1,5 Sekunden drücken. So können Sie bis zu 20 Bilder speichern. Wir wollen nun mit Hilfe von SenseView Duo ein Formular ausfüllen. Dazu klap- pen wir die Nahkamera (C) schräg nach oben aus. Heben Sie dazu die Nahkame- ra (C) am rechten Rand von unten an, bis sie in die obere schräge Position ein-...
- Seite 10 Hierzu drücken Sie die Menütaste (L). Das ist die kleine mit einem M beschriftete silberne Taste auf der Oberseite ganz in der linken unteren Ecke. Ein Druck auf die Menütaste (L) öffnet das Einstellungsmenü von Senseview Duo. Ein weiterer Druck schließt es wieder. Ist das Menü geöffnet, dann sehen Sie auf dem Bild- schirm unten fünf Symbole eingeblendet.
- Seite 11 Schallwellen . Sind die Töne ausgeschaltet, werden die Schallwellen mit einem roten Kreuz durchgestrichen Nun kennen Sie alle Bedienelemente und Funktionen von SenseView Duo. Im Folgenden sehen Sie eine Kurzübersicht aller Bedienelemente zum Nachschlagen sowie deren ausführlichere einzelne Beschreibung.
-
Seite 12: Bedienelemente Von Senseview Duo
Bedienelemente von SenseView Duo SenseView Duo Bedienungsanleitung... - Seite 13 O LCD Bildschirm Stellt Kamerabild vergrößert dar P Ladebuchse / Stromversorgung Zum Anschluss des mitgelieferten Ladegerätes. Q Trageschlaufe Durch dieses Loch wird die Trageschlaufe geführt R Vorlagenbeleuchtung Beleuchtet die Vorlage unter der Nahkamera. Ist im Menü abschaltbar. SenseView Duo Bedienungsanleitung...
-
Seite 14: (A) Ein/Ausschalter
Einschalter in Betrieb nehmen. Wird ein Standbild angezeigt, schaltet sich das Gerät nach 10 Minuten aus. Sobald die Batterie ganz entladen ist, schaltet sich SenseView Duo von selbst aus und lässt sich nicht wieder einschalten um die Batterie vor Schaden zu bewahren. -
Seite 15: (C) Nahkamera
(G) Kameraauswahlschalter Senseview Duo besitzt eine Nah- und eine Fernkamera. In der Mitte der hinteren Seitenfläche befindet sich der Schalter zur Kameraauswahl. Schieben Sie den Schalter nach rechts, um die Nahkamera auszuwählen oder nach links, um die Fernkamera auszuwählen. -
Seite 16: (H) Vergrößerungswippe
1.4x Stufe 4 1.7x Stufe 5 2.0x Stufe 6 2.3x Stufe 7 2.5x Stufe 8 2.9x Stufe 9 3.4x Stufe 10 4.1x Der Vergrößerungsfaktor der Fernkamera bezieht sich auf die relative Vergrößerung zur Darstellung in Vergrößerungsstufe 1. SenseView Duo Bedienungsanleitung... -
Seite 17: (I) Farbwahltaste
Gerät übrigens etwas weniger Strom. (K) Einfrieren / Fotoaufnahme Mit dem länglichen Knopf rechts auf der hinteren Seitenfläche können Sie Fotos aufnehmen und diese sogar speichern. Zur Speicherung drücken Sie den Knopf einfach noch einmal für mindestens 1,5 Sekunden. SenseView Duo Bedienungsanleitung... -
Seite 18: (L) Menütaste
Die kleine runde Öffnung an der Vorderseite links ist die Buchse für das Lade- gerät. Schließen Sie hier nur das Originalladegerät an. SenseView Duo wird mit einem universellen Ladegerät geliefert. Das Ladegerät kann mit Netzspannungen von 100 bis 240 Volt und Netzfrequenzen von 50 bis 60 Hz betrieben werden. -
Seite 19: (Q) Trageschlaufe
Seite des Lochs kommt dieses dann wieder heraus und bildet eine Schlaufe. Durch diese stecken Sie nun das dicke Ende der Trageschlaufe und ziehen das dünne Ende fest. Nun können Sie Ihr SenseView Duo bequem ums Handgelenk schlingen. Selbstverständlich können Sie SenseView Duo auch in seine Transporttasche stecken, in der es vor Stößen und Kratzern geschützt ist. -
Seite 20: Stromversorgung Von Senseview Duo
Schallwellen mit einem roten Kreuz durchgestrichen. Stromversorgung von SenseView Duo Vor der ersten Inbetriebnahme von SenseView Duo sollten Sie den eingebauten Akku voll aufladen. SenseView Duo muss von Zeit zu Zeit aufgeladen werden. Der Ladevorgang einer völlig entleerten Batterie dauert maximal etwa drei Stunden, danach kann SenseView Duo wieder für etwa 4,5 Stunden benutzt werden. -
Seite 21: Batterie Ladestandanzeige
überall auf der Welt einsetzbar. Mit seinem Eurostecker brauchen Sie in West- europa meist nicht einmal einen Adapter! Laden Sie SenseView Duo niemals mit einem anderen als dem mitgelieferten Ladegerät! Sie könnten das Gerät sonst zerstören. Da SenseView Duo einen modernen Lithium-Ionen-Akku besitzt, können Sie das Gerät jederzeit aufladen, ohne dadurch einen Kapazitätsverlust befürchten zu... -
Seite 22: Hinweise Für Maximale Batterielebensdauer
Batterien voll aufladen. (das dauert etwa drei Stunden). Schalten Sie SenseView Duo aus, wenn Sie ihn nicht benutzen. Schließen Sie SenseView Duo an das Ladegerät an, wenn Sie ihn zu Hause benutzen, dann ist der Akku immer voll, wenn Sie SenseView Duo mitnehmen wollen. -
Seite 23: Quittungstöne, Ein/Ausschalttöne
View Duo von Wasser und anderen Flüssigkeiten fern. Vermeiden Sie extreme Hitze, insbesondere lassen Sie SenseView Duo nicht auf dem Armaturenbrett eines Autos in der prallen Sonne liegen. Setzen Sie SenseView Duo nicht extremen schnellen Temperaturschwankungen aus. Der Bildschirm von SenseView Duo gibt keine elektrische, magnetische oder Röntgenstrahlung ab. -
Seite 24: Wartung Und Pflege
Wartung und Pflege SenseView Duo ist zwar sehr robust, aber nicht unzerstörbar. Beachten Sie daher bitte die nachfolgenden Hinweise, damit Sie lange Freude an Ihrem neuen Lesegerät haben. Vermeiden Sie Berührungen des Bildschirms, er wird es Ihnen danken. Wir empfehlen, das Gerät bei Nichtgebrauch in der Tasche aufzubewahren, um ein Verkratzen des Bildschirms zu verhindern. -
Seite 25: Garantieinformation
Hause oder im Büro vorgesehen. BAUM Retec AG behält sich das Recht vor, das Gerät zu reparieren oder durch ein ähnliches oder besseres Pro- dukt zu ersetzen. Eine Haftung von Seiten der BAUM Retec AG oder ihrer Ver- treter für indirekte oder mittelbare Schäden ist in jedem Falle ausgeschlossen. -
Seite 26: Technische Daten Senseview Duo
Technische Daten SenseView Duo Vergrößerung: ca. 3-fach – 13-fach (Nahkamera) Helligkeit: 4 Stufen Farbeinstellungen: 7 Farbeinstellungen: - Echtfarben Darstellung - erweiterte Farben (nur Nahkamera) - Schwarz/Weiß Darstellung - negativ Weiß auf Schwarz (invers) - Gelb auf Blau - Gelb auf Schwarz - Blau auf Weiß... -
Seite 28: Kontakt
Kontakt Vertrieb exklusiv durch: BAUM Retec AG In der Au 22 D-69257 Wiesenbach Telefon: 06223 4909-0 Fax: 06223 4909-399 Email: info@baum.de Internet: www.baum.de alle Angaben ohne Gewähr Technische Änderungen vorbehalten Printed in Germany...
