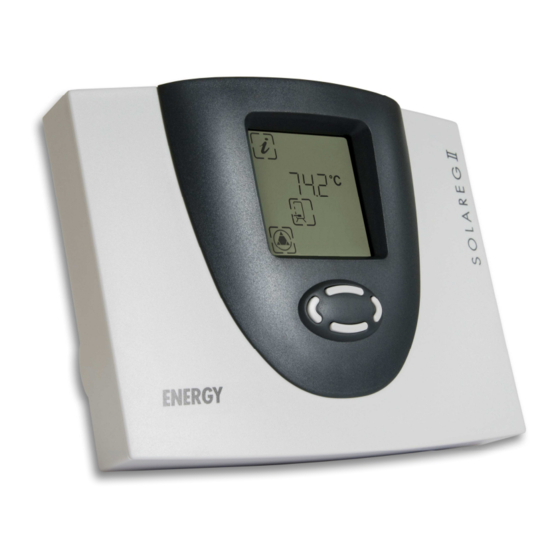

Energy solareg II Montage- Und Bedienungsanleitung
Inhaltszusammenfassung für Energy solareg II
- Seite 1 Regelgerät für thermische Solaranlagen Energy HE Montage- und Bedienungsanleitung Deutschsprachige Original Montage- und Bedienungsanleitung Version: 1.0 April 2015...
-
Seite 2: Konformitätserklärung
Sprachregelungen verwendet: • Diese Montage- und Bedienungsanleitung wird im Folgenden Anleitung genannt. • Der Regler Energy HE wird im Folgenden Regler genannt. • Die thermische Solaranlage wird im Folgenden Solaranlage genannt. • Frei definierbare Prozeda-Funktionsmodule mit wählbaren Ein- und Ausgängen werden im Folgenden Multifunktionsregler (MFR) genannt. -
Seite 3: Verfügbarkeit
Diese Anleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und wirtschaftlichen Gebrauch des Reglers. Zielgruppe Diese Anleitung richtet sich an Personen, die folgende Tätigkeiten ausführen: • Regler montieren • Regler anschließen • Regler in Betrieb nehmen • Regler einstellen • Solaranlage warten •... -
Seite 4: Gestaltungsmerkmale Im Text
Gestaltungsmerkmale im Text Verschiedene Elemente der Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht feststellen, um welche Art von Text es sich handelt: normaler Text, „Menü“, „Menüpunkt“, „Tastenbezeichnungen“, • Aufzählungen und Handlungsschritte. Hinweise mit diesem Zeichen enthalten Angaben zum wirtschaftlichen Verwenden des Reglers. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ......................... 7 1.1 Bestimmungsgemäßer Gebrauch ....................7 1.2 Grundlegende Sicherheitshinweise ....................7 Beschreibung des Reglers ..................9 2.1 Übersicht ..............................9 Regler montieren ....................10 3.1 Regler öffnen ............................11 3.2 Regler befestigen ..........................11 Regler anschließen ....................12 4.1 Kabel an den Regler anschließen .................... - Seite 6 12 Technische Daten ....................34 13 Widerstandstabelle ....................35 14 Zubehör ........................35 15 Regler entsorgen ....................35...
-
Seite 7: Sicherheit
Sicherheit 1 Sicherheit In diesem Kapitel finden Sie folgende Informationen: • zum bestimmungsgemäßen Gebrauch und • zur sicheren Verwendung des Reglers. Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie den Regler montieren, anschließen oder bedienen. 1.1 Bestimmungsgemäßer Gebrauch Der Regler dient zum Überwachen und Steuern einer thermischen Solaranlage. Zum bestimmungsgemäßen Gebrauch gehören folgende Anforderungen: •... -
Seite 8: Brandgefahr Vermeiden
Sicherheit Lebensgefahr durch Stromschläge vermeiden • Stellen Sie sicher, dass alle am Einsatzort geltenden Vorschriften eingehalten werden. • Führen Sie alle Arbeiten am Regler nur in spannungslosem Zustand durch. • Stellen Sie sicher, dass die Anschlüsse des Schutzkleinspannungs-Bereichs nicht mit den Anschlüssen der Spannungsversorgung vertauscht werden. -
Seite 9: Beschreibung Des Reglers
Beschreibung des Reglers • Betreiben Sie die Anlage nur für kurze Zeit und nur zu Testzwecken in der Betriebsart „Handbetrieb“. • Verlegen Sie Fühler- und Sensorleitungen getrennt von 230 V-Leitungen. • Verwenden Sie ausschließlich Fühleranschlussdosen des Herstellers. 2 Beschreibung des Reglers Der Regler dient zum Überwachen und Steuern einer thermischen Solaranlage. -
Seite 10: Regler Montieren
Regler montieren 3 Regler montieren GEFAHR Tödliche Verletzungen durch Explosion oder Feuer. Setzen Sie den Regler nie in einer explosionsgefährdeten Umgebung ein. Montieren Sie den Regler auf einem nicht brennbaren Untergrund. GEFAHR Tödlicher Stromschlag durch Arbeiten am geöffneten Regler. Stellen Sie vor dem Abnehmen der Klemmenabdeckung sicher, dass der Regler von der Netzspannung getrennt ist. -
Seite 11: Regler Öffnen
Regler montieren 3.1 Regler öffnen Das Gehäuseoberteil ist über zwei Rastungen mit dem Unterteil verriegelt. Ziehen Sie an den Seitenteilen (Laschen) des Gehäuseoberteils wie dargestellt um es zu entriegeln. Nach oben aufklappen bis zur Rastung. 3.2 Regler befestigen Wenn Sie Kabel und Leitungen durch die Rückseite des Reglers führen wollen, müssen Sie dies vor dem Befestigen tun. -
Seite 12: Regler Anschließen
Regler anschließen 4 Regler anschließen GEFAHR Tödlicher Stromschlag durch Arbeiten am geöffneten Regler. Stellen Sie vor dem Abnehmen der Klemmenabdeckung sicher, dass der Regler von der Netzspannung getrennt ist. Stellen Sie sicher, dass die Stromversorgung gegen Wiedereinschalten gesichert ist. Stellen Sie sicher, dass der Regler spannungsfrei ist. Schrauben Sie die Klemmenabdeckung nach den Arbeiten wieder fest. - Seite 13 Regler anschließen Die folgende Abbildung zeigt die für das Anschließen wichtigen Elemente des Reglers: Pos. Beschreibung Sicherung Klemmen Schutzleiter Klemmen 230 V-Bereich Klemmen Kleinspannungsbereich Ausstanzöffnungen zum Durchführen der Kabel an der Rückseite Ausstanzöffnungen zum Durchführen der Kabel an der Unterseite Schließen Sie die Kabel an die entsprechenden Klemmen an.
-
Seite 14: Regler An Die Stromversorgung Anschließen
Regler anschließen 4.2 Regler an die Stromversorgung anschließen Beim Herstellen des Netzanschlusses müssen Sie sicherstellen, dass die Netzversorgung jederzeit unterbrochen werden kann. Wenn Sie einen festen Netzanschluss herstellen, gehen Sie wie folgt vor: Bauen Sie einen Schalter außerhalb des Reglers ein. Wenn Sie den Netzanschluss mit Kabel und Schutzkontaktstecker herstellen, gehen Sie wie folgt vor: Stellen Sie sicher, dass der Schutzkontaktstecker leicht zugänglich ist. -
Seite 15: Klemmenbelegung Für Das Hydraulikschema
Regler anschließen Klemmenbelegung für das Hydraulikschema Klemme Verwendungszweck L - N - PE Netz, 230 V R1 - N - PE Solarkreispumpe, 230 V Anschluss HE – M Leistungssteuerung für Hocheffizienz-Pumpe (HE-Pumpe) 1 230 V Netzversorgung der Pumpe über Schaltausgang R1 S1 - S1 Temperaturfühler Kollektorfeld S2 - S2... -
Seite 16: Regler Bedienen
Regler bedienen 5 Regler bedienen In diesem Kapitel erhalten Sie eine Übersicht über die Display-Elemente und Bedien- Elemente des Reglers. Im Anschluss werden die grundlegenden Handlungsschritte erläutert. 5.1 Beschreibung der Display-Elemente Im oberen Display-Bereich befindet sich das Hauptmenü. Dieses besteht aus folgenden Menüs: Hauptmenü... - Seite 17 Regler bedienen Wenn Sie ein Menü ausgewählt haben, wird das entsprechende Menü-Symbol (1) angezeigt. Im unteren Bildschirmbereich wird der Wert (3) mit entsprechendem Zusatz (2) und einem Messwert-Symbol (7) angezeigt. Darunter können je nach Menüpunkt Statusinformationen und Meldungen angezeigt werden (4–6). Die folgende Abbildung zeigt eine exemplarische Display-Seite: Pos.
-
Seite 18: Die Bedientasten Verwenden
Regler bedienen 5.2 Die Bedientasten verwenden Mit den Bedientasten können Sie in den Menüs navigieren und Werte ändern. In der folgenden Tabelle finden Sie die Funktionen der Bedientasten: Bedientasten Funktion Den vorigen Menüpunkt anzeigen. Den angezeigten Wert erhöhen. Den nächsten Menüpunkt anzeigen. Gewähltes Menü... -
Seite 19: Werte In Den Menüs Anzeigen Und Ändern
Werte in den Menüs anzeigen und ändern Der Wert hört auf zu blinken. Das OK-Symbol wird angezeigt. Um die Eingabe erneut zu bestätigen, wählen Sie . Das OK-Symbol wird nicht mehr angezeigt. Ihre Eingabe ist übernommen. Wenn Sie die Tasten oder einmalig drücken, wird der Wert schrittweise erhöht bzw. - Seite 20 Werte in den Menüs anzeigen und ändern Menü „Info“ Beispiel Symbol Beschreibung Reset 75 °C Aktuelle Temperatur Kollektorfeld – min. 12 °C Minimale Temperatur Kollektorfeld × max. 105 °C Maximale Temperatur Kollektorfeld × 52 °C Aktuelle Temperatur Speicher – min. 40 °C Minimale Temperatur Speicher ×...
-
Seite 21: Werte Im Menü „Programmieren" Anzeigen Und Ändern
Werte in den Menüs anzeigen und ändern 6.2 Werte im Menü „Programmieren“ anzeigen und ändern Im Menü „Programmieren“ können Sie Parameter anzeigen und ändern. In der Spalte „Aktuelle Einstellungen“ können Sie Ihre Einstellungen eintragen. WARNUNG Verbrühungen durch heißes Wasser infolge falscher Einstellungen. Führen Sie Einstellungen am Regler sehr sorgfältig aus. -
Seite 22: Schaltausgänge Im Menü „Handbetrieb" Steuern
Werte in den Menüs anzeigen und ändern Menü „Programmieren“ Wert Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. max. 65 °C Speicher: gewünschte 15–95 °C 65 °C Maximaltemperatur dT max 7 K Speicher: Einschalt- 3–40 K differenz dT min 3 K Speicher: Ausschalt- 2–35 K differenz... -
Seite 23: Werte Im Menü „Grundeinstellungen" Anzeigen Und Ändern
Werte in den Menüs anzeigen und ändern Menü Handbetrieb Symbol Beschreibung Aktuelle Einstellungen Manuelles Ein- und Ausschalten des Schaltausgangs R1 0 = aus 1 = ein Manuelles Ein- und Ausschalten des Schaltausgangs R2 0 = aus 1 = ein 6.4 Werte im Menü „Grundeinstellungen“ anzeigen und ändern Im Menü... - Seite 24 Werte in den Menüs anzeigen und ändern Zur Tabelle der Menüpunkte im Menü „Grundeinstellungen“ beachten Sie folgende Informationen: • Die Positionen, die mit einem Sternchen * gekennzeichnet sind, enthalten weiter gehende Auswahlmöglichkeiten. Diese werden im Anschluss an diese Tabelle aufgeführt. •...
-
Seite 25: Regelfunktionen Einstellen
Regelfunktionen einstellen 7 Regelfunktionen einstellen Sie können folgende Regelfunktionen einstellen: • Kollektor-Mindesttemperatur • Pumpensteuerung • Funktion „Röhrenkollektor“. 7.1 Kollektor- Mindesttemperatur Bei der Funktion „Kollektor-Mindesttemperatur“ wird die Solarkreispumpe eingeschaltet, wenn im Kollektor eine bestimmte Temperatur erreicht ist. Im Menü „Programmieren“ können Sie folgende Parameter einstellen: •... -
Seite 26: Funktion „Röhrenkollektor" Einstellen
Regelfunktionen einstellen Bei der Pumpensteuerung mit nicht-invertiertem PWM-Signal entspricht die Solldrehzahl der Pumpe (0–100 %) dem PWM-Signal (0–100 %). Das folgende Diagramm zeigt die Leistungskurve für Pumpensteuerung mit nicht invertiertem PWM-Signal. n (%) – Solldrehzahl der Pumpe PWM (%) – nicht invertiertes PWM-Signal Bei der Pumpensteuerung mit invertiertem PWM-Signal entspricht die Solldrehzahl der Pumpe (0–100 %) dem PWM-Signal (100–0 %. -
Seite 27: Multifunktionsregler (Mfr) Einstellen
Multifunktionsregler (MFR) einstellen 8 Multifunktionsregler (MFR) einstellen Sie können den Schaltausgang R2 als Multifunktionsregler (MFR) verwenden. Dieser kann unabhängig von den Grundfunktionen des Reglers eingestellt werden. Sie können die Multifunktionsregler mit folgenden Funktionen belegen: • Funktion „Kühlen“ • Funktion „Heizen“ 8.1 Funktion „Kühlen“... -
Seite 28: Funktion „Kollektorschutz" Einstellen
Schutzfunktionen einstellen • Funktion „Rückkühlen“ 9.1 Funktion „Kollektorschutz“ einstellen Diese Funktion schützt das Kollektorfeld vor Überhitzung. Wird die eingestellte Kollektorschutz-Temperatur überschritten, wird die Solarkreispumpe eingeschaltet. Die Pumpe läuft so lange, bis die Grenztemperatur im Speicher (95 °C) erreicht ist. Dies geschieht unabhängig von der eingestellten maximalen Speichertemperatur. -
Seite 29: Energieertrag Messen
Energieertrag messen Wenn die Temperatur im Kollektorfeld die Temperatur im Speicher unterschreitet (in der Regel nachts), wird die Solarkreispumpe eingeschaltet. Dadurch wird der Speicher bis zu einer eingestellten Temperatur rückgekühlt. Im Menü „Grundeinstellungen“ können Sie folgende Parameter einstellen: • 0: Funktion „Kollektorschutz“ •... -
Seite 30: Störungen Mit Störungsmeldung
Störungen Es gibt zwei Kategorien von Anlagenstörungen: • Störungen, die vom Regler erkannt werden und eine Störungsmeldung auslösen • Störungen, die vom Regler nicht erkannt werden und keine Störungsmeldung auslösen. 11.1 Störungen mit Störungsmeldung Bei Störungen mit Störungsmeldung blinkt im unteren Display-Bereich das Störungs- Symbol. - Seite 31 Störungen Die folgende Tabelle zeigt die Störungen mit Störungsmeldung: Störungsmeldung Mögliche Ursache Maßnahme Eine Fühlerleitung ist Stellen Sie sicher, dass die unterbrochen. Fühlerleitungen intakt sind. Ein Fühler ist defekt. Prüfen Sie den Fühlerwiderstand. blinkt Tauschen Sie ggf. den Fühler aus. Ein Kurzschluss in der Stellen Sie sicher, dass die Fühlerleitung ist...
-
Seite 32: Störungen Ohne Störungsmeldung
Störungen 11.2 Störungen ohne Störungsmeldung Die folgende Tabelle zeigt die Störungen ohne Störungsmeldung: Störung Mögliche Ursache Maßnahme Keine Anzeige auf Es ist keine Schalten Sie den Regler ein bzw. schließen dem Display. Netzspannung Sie den Regler an die Netzspannung an. vorhanden. - Seite 33 Störungen Störung Mögliche Ursache Maßnahme Temperaturanzeige in der Nähe von 230 V- großem Abstand zu den 230 V-Leitungen. schwankt stark in Leitungen verlegt. Stellen Sie sicher, dass die Fühlerleitungen kurzen Abständen. abgeschirmt sind. Die Verlängerungen der Stellen Sie sicher, dass die Fühlerleitungen Fühlerleitungen sind abgeschirmt sind.
-
Seite 34: Technische Daten
Technische Daten 12 Technische Daten Autonomer elektronischer Temperaturdifferenzregler, Dauerbetrieb Gehäusematerial 100 % recyclingfähiges ABS-Gehäuse Maße L x B x T in mm 175 × 134 × 56 Schutzart IP20 nach DIN 40050, EN 60529 Betriebsspannung AC 230 Volt, 50 Hz, –10 bis +15 % Eigenverbrauch: minimal /standby ca. -
Seite 35: Regler Entsorgen
Widerstandstabelle 13 Widerstandstabelle Anhand der folgenden Tabelle können Sie die Funktion der Temperaturfühler mit einem Widerstandsmessgerät prüfen: Temperatur in °C / Widerstand in Ohm –10 °C 0 °C 10 °C 20 °C 40 °C 60 °C 80 °C 100 °C 960 Ω... -
Seite 36: Herstelleradresse
Herstelleradresse Prozeda GmbH In der Büg 5 D-91330 Eggolsheim Telefon: +49(0)9191/6166-0 Telefax: +49(0)9191/ 6166-22 E-Mail: kontakt@prozeda.de www.prozeda.de 1316BED107-11A-E...
