Inhaltszusammenfassung für AKE FM-Select

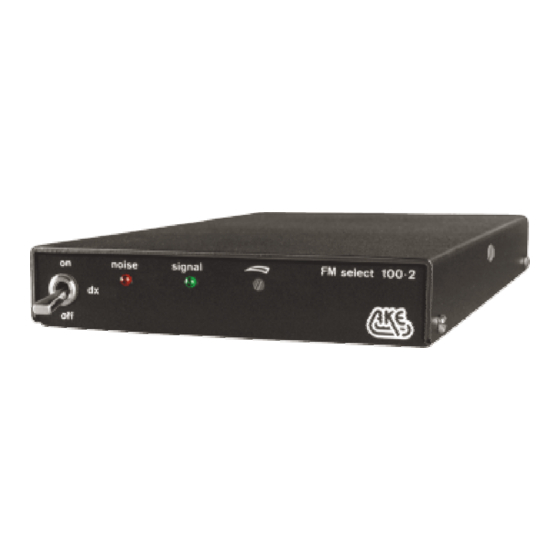

- Seite 1 Bedienungsanleitung FM-SELECT...
- Seite 2 Gerätes aus unserer Spezialentwicklung. Dieses Zusatzgerät wurde bei uns nach den neusten Erkenntnissen der Funkelektronik kon- zipiert und gefertigt. Das FM-SELECT verbessert die Empfangsquali- tät Ihres CB-Funkgerätes um ein Vielfaches. Um seine Möglichkeiten voll auszuschöpfen, beach- ten Sie bitte die folgende Anleitung.
- Seite 3 Allgemeines Das FM-SELECT ist ein, mit modernsten Bauteilen und inte- grierten Schaltungen bestücktes Gerät zur Signalerkennung. Es erkennt nach einem patentierten Verfahren das frequenz- modulierte Nutzsignal aus einer Vielzahl unterschiedlichster Störsignale. Mit dem FM-SELECT ausgerüstete Funkgeräte sind daher der bisher bekannten Technik weit überlegen, denn auch bei höchster Empfängerempfindlichkeit ist das FM-SELECT in der...
- Seite 4 Mit Messsender: Bei ca. 100 µV HF, 1,25 KHz Prüfmodulation und 600 Hz Hub den Wendeltrimmer am FM-SELECT so einstellen, daß die grüne LED gerade aufleuchtet. Bei korrekter Einstellung muß bei FM-Empfang die Signal-LED im Rhythmus der Sprachmodulation kräftig aufleuchten, wäh- rend die Noise-LED nur bei überlagerten Störungen leicht auf-...
- Seite 5 Grundrauschen zurückschalten, (Hysterese). Falls der Einstellbereich des Trimmers nicht ausreicht, sollte vom Fachmann beim FM-SELECT 100-2H die Deemphasis des Meßsigna- lanschlusses durch Wahl eines anderen Kondensators korrigiert wer- den, bei allen anderen Varianten muß der R100 im FM-SELECT an- gepaßt werden.
- Seite 6 Die gewählten Empfindlichkeitseinstellung sollte deswegen nicht gleich verändert werden). Die Kontrolle der Empfangssignale Mit dem eingestellten FM-SELECT lässt sich die Qualität der empfangenen Signale an den Kontrollleuchten ablesen. So kann z. B. bei störungsfreier Übertragung die Modulation der Gegenstation kontrolliert werden: Die LED „noise“...
- Seite 7 Bitte beachten Sie: Das FM-SELECT ist für viele Funkgeräte zugelassen, ob Ihr Funkgerät dazu gehört entnehmen Sie der Zulassungsurkunde des Funkgerätes. Das FM-SELECT wird unter ständiger Qualitätskontrolle pro- duziert. Sollte jedoch einmal ein Fehler auftreten, versuchen Sie bitte nicht das Gerät selbst zu reparieren.
- Seite 8 Arbeitsbereich u min./max.: größer 10dB Stromversorgung über das angeschlossene Funkgerät: 13,5 V +- 20%, 60 mA FM-SELECT betriebsber. Eingang: U größer 2,5 V FM-SELECT außer Betr. Eingang: U kleiner 1,5 V „signal“-Trigger: u ca. 60 mV „noise“-Trigger: u ca. 3mV Halbleiterschalter-Signalunterdrückungsgüte: besser 60 dB...
