RATIO®-Funkbussystem
Betriebsanleitung
UP-Jalousieaktor 1-Kanal 6A UPJ230/12
Bezeichnung
Ratio®-UP-Dolphinaktor Jalousieaktor 1-Kanal 6A, Versorgungsspannung 110-230 V 50/60Hz
Ratio®-UP-Dolphinaktor Jalousieaktor 1-Kanal 6A, Versorgungsspannung 10-30V 50/60 Hz / DC
Eigenschaften
- 16A Relais mit Wolframvorschaltkontakt
- Standbyverbrauch nur 0,4W
- geringe Wärmeentwicklung
- bidirektionale Funkkommuniklation
- integrierter Repeater 1 oder 2-Level

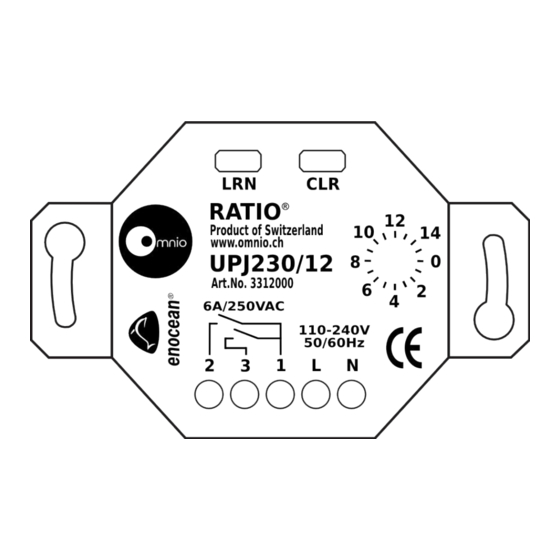

Lage und Funktion der Anzeige- und Bedienelemente / Anschlussschema
A1: LRN/Mode-Taste mit LED zum Einlernen von Sendern und zur Parametrierung
A2: CLR/Mode-Taste mit LED zum Löschen von Sendern und zur Parametrierung
A3: Programmierwahlschalter PWS zur Einstellung von Funktionen und Parametern
A4: Schraubklemmen 4mm2 zum Anschluss der Versorgungsspannung und der Laststromkreise
Installationshinweise
Das Gerät darf nur für feste Installation in Innenräumen, für trockene Räume und zum Einbau in Kunststoffdosen unter Einhaltung der technischen Daten verwendet werden.
Warnung:
•
Das Gerät darf in Unterputzdosen (230VAC) eingebaut werden und nur von einer zugelassenen Elektrofachkraft installiert und in Betrieb genommen werden.
•
Es ist darauf zu achten, dass das Gerät mittels z.B. einem Leitungsschutzschalter freigeschaltet werden kann.
•
Für Isolationsprüfungen sind die Anschlussleitungen (Aussen- und Neutralleiter) miteinander zu verbinden.
•
Bei Leitungsisolationsprüfungen, die entgegen der heute gültigen Norm DIN VDE 0100 T.610 Ader gegen Ader messen, muss das Gerät abgeklemmt werden, da es sonst zerstört werden kann.
•
Bei der Planung und Errichtung von elektrischen Anlagen sind die einschlägigen Richtlinien, Vorschriften und Bestimmungen des jeweiligen Landes zu beachten.
•
Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten.
•
Es sind die technischen Daten des Gerätes, im Speziellen die Daten des Schaltkontaktes, unbedingt einzuhalten.
•
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist an den Händler oder die zuständige Geschäftsstelle der Omnio AG zu senden.
Montage und Verdrahtung
Der Ratio®-UP-Aktor darf nur in Kunststoffdosen, Unter- oder Aufputz oder und in Geräten eingesetzt werden.
Versorgungs- und Laststromkreise:
•
Die Anschlüsse bestehen aus Schraubklemmen 4mm2.
•
Die Leiter ca. 9..10mm abisolieren, in die Klemme stecken und die Schrauben mit einem Schraubendreher Gr.1 gut anziehen.
•
Es dürfen max. zwei Drähte mit 1,5mm2 Querschnitt untergeklemmt werden.
•
Es sollte darauf geachtet werden, dass die Antenne des Ratio®-UP-Aktor möglichst gerade weg vom Aktor gelegt wird und diese nicht mit den Installationsdrähten verknüngelt wird, dies würde die
Funkempfangsmöglichkeit wesentlich verringern.
Montageort / Platzierung:
Der Montageort des Ratio®-Aktor hat einen wesentlichen Einfluss auf die Funkreichweiten. Montieren Sie den Ratio®-Aktor nicht in ein Gehäuse aus Metall oder in unmittelbarer Nähe von grossen
Metallobjekten. Eine Montage in Bodennähe oder auf den Boden ist nicht empfehlenswert. Sehen Sie dazu auch unbedingt das Merkblatt Reichweitenplanung unter www.omnio.ch.
Wissenswertes über die Funk / Reichweitenplanung
Funksignale sind elektromagnetische Wellen. Diese elektromagnetischen Wellen bzw. deren Signalstärke werden einerseits durch zunehmenden Abstand zwischen Sender und Empfänger und andererseits
durch die verschiedenen Materialien, durch die die elektromagnetischen Wellen gehen, gedämpft.
Reichweite:
Bei Sichtverbindung beträgt die Reichweite ca. 30m in Gängen und 100-200m in Hallen. In Gebäuden ist die Reichweite der Funksignale abhängig von den dort eingesetzten Baumaterialien:
Material Typische Reichweite
Mauerwerk 20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand / Decke
Weitere Einschränkung der Reichweite der Funksignale durch:
•
Montage der Sender / Empfänger in der unmittelbaren Nähe von Materialien mit Metallbestandteilen oder Metallgegenständen.
Es sollte ein Abstand von mindestens 10cm eingehalten werden.
•
Montage der Empfänger am Boden (Bodendose) oder in Bodennähe.
•
Feuchtigkeit in Materialien
Geräte, die ebenfalls hochfrequente Signale aussenden wie z.B. Computer, Audio-u.Videoanlagen oder EVG's für Leuchtmittel. Es sollte ein Mindestabstand von 50cm eingehalten werden.
Gesetzliche Bestimmungen / Altgeräte
Die Sender dürfen nicht in Verbindung mit Geräten benutzt werden, die direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden Zwecken dienen oder durch deren Betrieb Gefahren für Menschen,
Tiere oder Sachwerte entstehen können. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten etc. können für Kinder zu einem gefährlichen Spielzeug werden.
Diese Bedienungsanleitung ist Bestandteil des Gerätes und unserer Garantiebestimmungen. Sie ist dem Benutzer zu überreichen. Die technische Spezifikation der Geräte kann sich ohne vorherige Ankündigung
ändern.Werfen Sie Altgeräte nicht in den Hausmüll. Das Gerät enthält elektrische Bauteile, die als Elektronikschrott entsorgt werden müssen. Das Gehäuse besteht aus wiederverwendbarem Kunststoff.
Omnio AG, Bächlistrasse 326, CH-8426 Lufingen
Tel. +41 44 876 00 41, Fax +41 44 876 05 29, E-Mail info@omnio.ch, Internet www.omnio.ch
Funktionen
- Auf- Abfahren
- Tasterfolger
- Eintastenbedienung (Toggle)
- Fahrzeiten einstellen
- Nur Einschalten, nur Ausschalten
- Zeiten Einstellbar 1Sek. bis 64 Stunden.
Material
Gipskarton / Holz
Wärmeisolierende Fenster
Allgemein:
Die Ratio®-Schaltaktoren/Empfänger werden über Funksignale der Ratio®-Funksender
angesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren/Empfänger ansteuern.
Die Ratio®-Funksender haben eine feste Adresse und müssen auf Ratio®-Aktoren / Empfänger
eingelernt werden.
Produktbeschreibung:
Der Ratio®-UP-Aktor UPJ230/12 ist ein Gerät für die Unterputzmontage. Mittels Ratio®-
Funksendern kann über seinen Ausgang z.B. ein JalousiemotorenAuf / Ab gefahren und die
lamellen verstellt werden.
Mittels einem einfachen Verfahren können Sender Ein- und Ausgelernt werden sowie jedem
Sender eine eingene Funktion zugeordnet werden. Mögliche Funktionen sind z.B. Die Fahrzeit
verstellen, Eintastenbedienung, Tasterfolger und viele mehr. Ebenfalls mittels einem einfachen
Verfahren können verschiedene Parameter eingestellt werden wie z.B. die Schaltstellung des
Relais bei Spannungswiederkehr, Zuschalten einer Repeaterfunktion und weitere mehr.
Anwendungen
- Jalousie
Sicherheit
- Überspannungsschutz
- Dauerkurzschlussfest (Steuerteil)
- Schalten nur im Spannungsnulldurchgang
- Schutzart IP20
Technische Daten
Leuchtstofflampen Duo-Schaltung
Typische Reichweite
30m, durch max. 5 Wände
5m, durch max. 1 Fenster
Typ
UPJ230/12
UPJ230/13
Spannungsversorgung: 110 – 230VAC 50/60 Hz
Absicherung des Gerätes: Sicherungsautomat / Sicherung 6A
Lastausgang:
Schaltkontakt Schliesser potentialfrei
Bemessungsstrom 6A / 250VAC
Einschaltstrom 20ms/15A, 5ms/120A
Max. Schaltleistung AC1 1500VA
Max. Schaltleistung AC15 300VA
Glühlampe 750W
Halogenlampen 230VAC 500W
Leuchtstofflampen komp. 200W
Leuchtstofflampen unkomp. 300W
300W
EVG bei Annahme von 30 uF 1 Stk.
Motorlast 1Ph AC3/230VAC 0.185 kW
Kapazitive Last 10uF
Material Typische Reichweite
3312000_Betriebsanleitung_da2_120302.odt
Artikelnummer
3312000
3313000
V120302 29/02/2012
