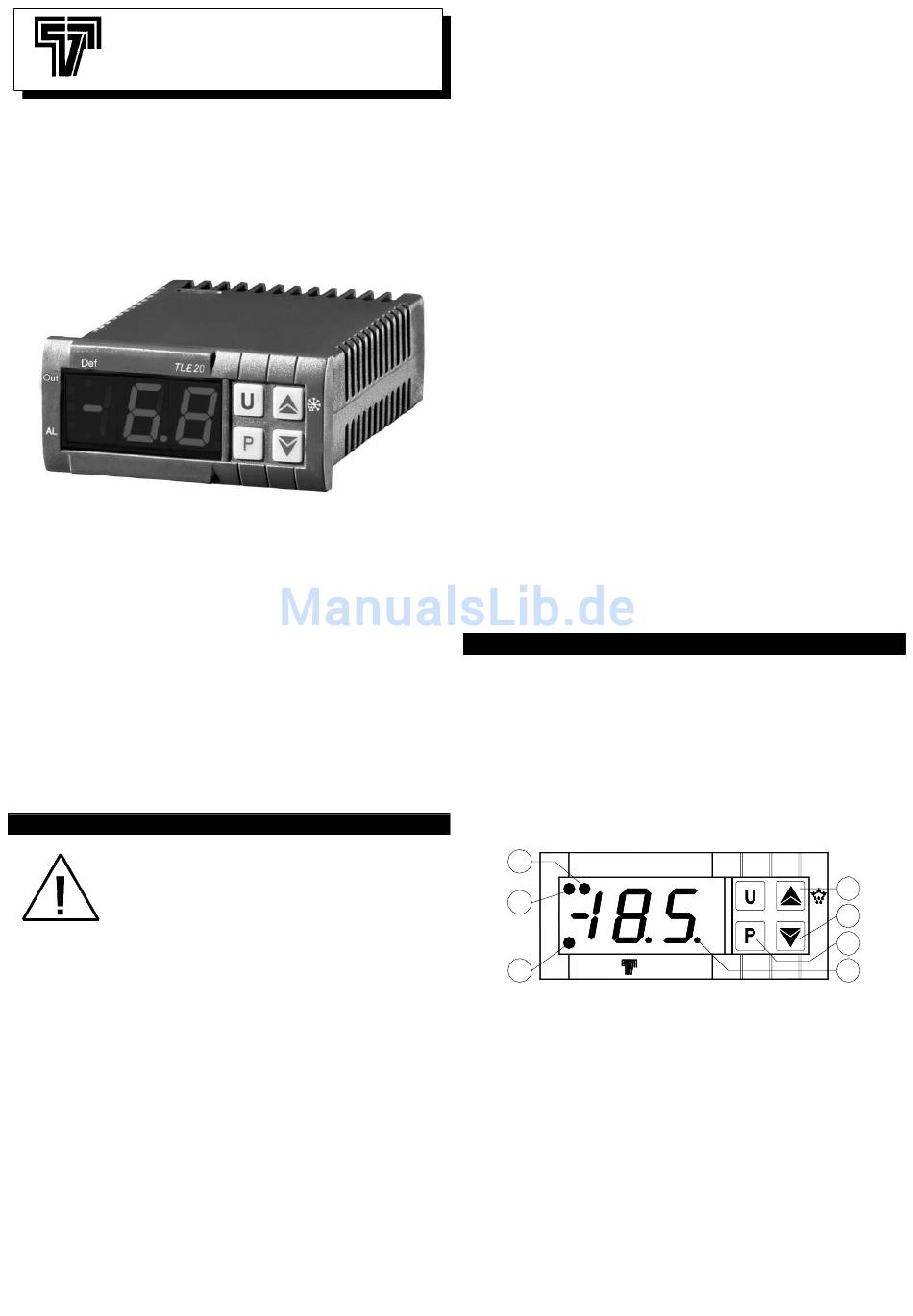

Tecnologic TLE 20 Bedienungsanleitung

TLE 20
ELEKTRONISCHER
MIKROPROZESSOR
GESTEUERTER DIGITALREGLER
FÜR KÜHLEINHEITEN
BEDIENUNGSANLEITUNG
Vr. 02 (DEU) - 09/09
cod.: ISTR -MTLE20-DEU2
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
VORWORT
In der
Angaben enthalten, die für eine einwandfreie
Installation und Verwendung sowie Wartung
des Produktes erforderlich sind. Daher sollten
die nachstehenden Anweisungen aufmerksam
gelesen werden. Alle Rechte der vorliegenden Unterlagen sind
vorbehalten. Nachdruck auch auszugsweise verboten, soweit
nicht ausdrücklich zuvor von TECNOLOGIC S.p.A. genehmigt.
Falls eine Betriebsstörung des Gerätes Personen- oder
Sachschäden verursachen kann, muss die Anlage mit
zusätzlichen elektromechanischen
abgesichert werden. TECNOLOGIC S.p.A. behält sich das
Recht vor, jederzeit ohne besondere Anzeige jene Änderungen
vorzunehmen, die sie als notwendig erachtet.
Die Firma Tecnologic S.p.A. und ihre gesetzlichen Vertreter
weisen jede Haftung für Personen- oder Sachschäden von
sich, die auf Abänderungen, unsachgemäße, falsche oder
nicht den Merkmalen des Gerätes entsprechende Verwendung
zurückzuführen sind.
TECNOLOGIC - TLE 20 - BEDIENUNGSANLEITUNG - Vr. 02 - 09/09 - ISTR-TLE20-DEU2 - PAG. 1
vorliegenden Anleitung
Schutzeinrichtungen
INHALT
1 BESCHREIBUNG DES GERÄTES
1.1 ALLGEMEINE BESCHREIBUNG
1.2 BESCHREIBUNG DER FRONTTAFEL
2 PROGRAMMIERUNG
2.1 EINSTELLUNG DES SOLLWERTES
2.2 PROGRAMMIERUNG DER PARAMETER
2.3 PROGRAMMIERSPERRE DURCH PASSWORT
2.4 PROGRAMMIEREBENEN DER PARAMETER
3 HINWEISE
GEBRAUCH
3.1 BESTIMMUNGSGEMÄSSER GEBRAUCH
3.2 MECHANISCHER EINBAU
3.3 STROMANSCHLUSS
3.4 ANSCHLUSSPLAN
4 BETRIEB
4.1 ON / STAND-BY FUNKTION
4.2 MESSUNG UND ANZEIGE
4.3 TEMPERATURREGLER
4.4 COMPRESSOR
EINSCHALTVERZÖGERUNG
4.5 ABTAUREGLER
4.6 MANUELLE ABTAUZYKLEN
4.7 KONFIGURATION DER PARAMETER MIT KEY 01
5 TABELLE DER PROGRAMMIERBAREN PARAMETER
6 STÖRUNGEN, WARTUNG UND GEWÄHRLEISTUNG
6.1 MELDUNGEN
6.2 REINIGEN
6.3 GEWÄHRLEISTUNG UND INSTANDSETZUNG
7 TECHNISCHE DATEN
7.1 ELEKTRISCHE MERKMALE
7.2 MECHANISCHE MERKMALE
7.3 MECHANISCHE
DER TAFEL UND BEFESTIGUNG
7.4 FUNKTIONSMERKMALE
7.5 CODIERUNG DES GERÄTES
1 - BESCHREIBUNG DES GERÄTES
1.1 - ALLGEMEINE BESCHREIBUNG

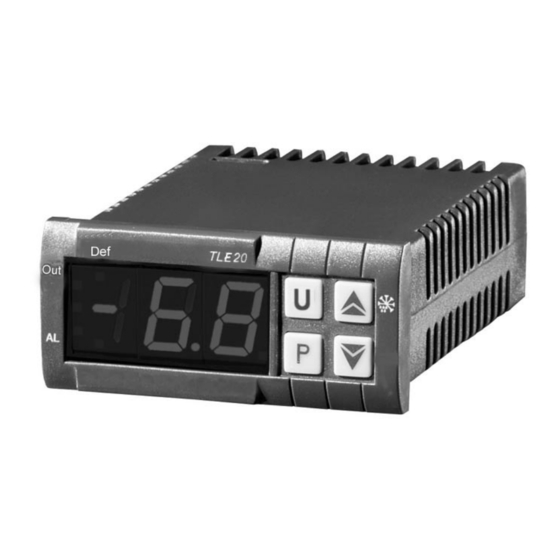

Das Modell TLE 20 ist ein mikroprozessorgesteuerter Digitalregler,
der für kältetechnische Anwendungen eingesetzt wird; er verfügt
über Temperaturüberwachung
Abtaukontrolle durch Verdichterabschaltung.
Das Gerät
konfigurierbaren
Temperaturfühler.
1.2 - BESCHREIBUNG DER FRONTTAFEL
6
sind alle
Out
4
AL
5
1 - Taste P : Wird zur Eingabe des Sollwertes und zur
Programmierung der Betriebsparameter verwendet.
2 - Taste DOWN : Anhand dieser Taste wird der einzustellende
Wert reduziert bzw. ein Parameter angewählt.
Diese kann im Parameter "Fb" für die Funktion ON/OFF(Stand-by)
programmiert werden.
3 - Taste UP/DEFROST : Anhand dieser Taste wird der
einzustellende Wert erhöht, ein Parameter angewählt und ein
manueller Abtauzyklus gestaretet.
4 - Led OUT : Diese gibt den Ausgangszustand des Verdichters an
(bzw. der Temperaturüberwachungseinrichtung) on (ein), off (aus)
oder gesperrt (blinkend).
5 - Led AL: Gibt den Alarmzustand on
6 - Led DEF : Gibt den Zustand des laufenden Abstauzyklus an.
ZUR INSTALLATION
PROTECTION
EINBAUMASSE,
mit Regelung
verfügt einen Relaisausgänge
Fühlereingang für
TLE 20
Def
SET
UND ZUM
UND
DURCHBOHREN
EIN/AUS und
und einen
PTC oder NTC
3
2
1
7
