auswechseln des power nozzle
Für die beste Leistung empfehlen wir, dass Sie Ihren Rainbow Hochleistungsdüsenriemen alle 12 bis 18 Monate
auswechseln, oder wenn Ihnen ein Nachlassen der Reinigungsleistung au° ällt. Ihre Hochleistungsdüse wird mit
einem Ersatzriemen geliefert und er kann leicht in wenigen Minuten ausgewechselt werden. Dieser Ersatzriemen
beÿ ndet sich in der Ersatzriementasche unter der Bodenplatte. Für weitere Ersatzriementaschen wenden Sie sich an
Ihren autorisierten Rainbow Kundendienst.
WARNUNG:
!
Trennen Sie das Gerät
immer von der Stromversorgung, bevor Sie
es warten.

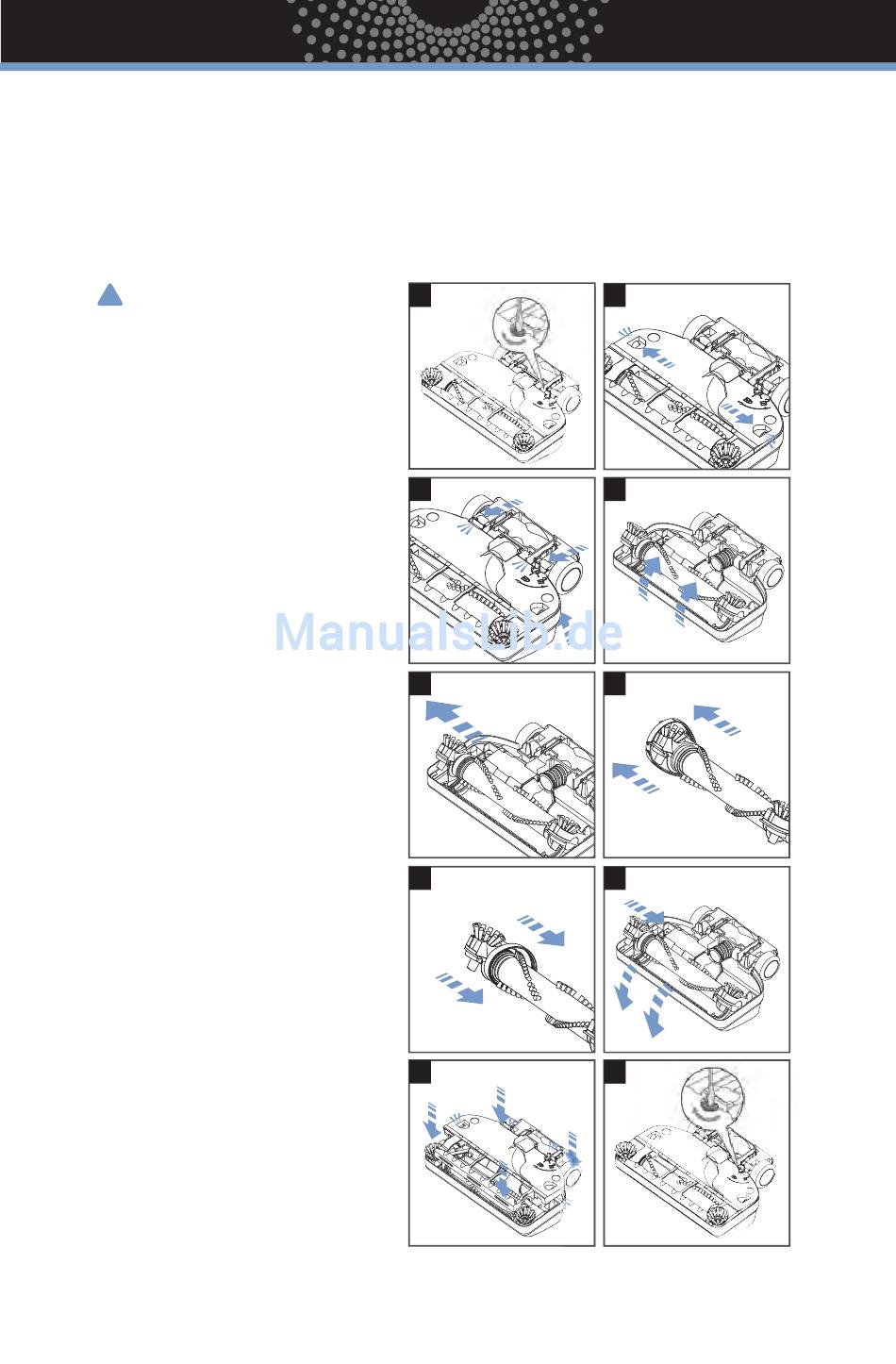

1. Stellen Sie die Hochleistungsdüse auf den
Kopf. Drehen Sie den Verschluss mit Hilfe
eines ˛ achen Schraubenschlüssels oder
einer Münze eine Vierteldrehung nach links
(gegen den Uhrzeigersinn).
2. Schieben Sie mit beiden Daumen die
Laschen auf beiden Seiten der Bodenplatte
nach außen, während Sie sie zum
Lösen anheben.
3. Schieben Sie als nächstes die Zeigeÿ nger in
zwei seitliche Ö° nungen neben den Rädern.
Ziehen Sie die Seitenlaschen nach oben und
drücken Sie sie gleichzeitig nach innen, um
die Bodenplatte abzuheben.
4. Drehen Sie den Bürstenrollenaufbau
nach vorne, (beachten Sie, dass die
Bürsteneckenreiniger auf den Kopf gestellt
sind) und entfernen Sie ihn.
5. a) Ziehen Sie den abgenutzten oder
gerissenen Riemen mit dem Finger
von der Motorwelle; b) Heben Sie die
Bürstenrolle heraus und entfernen Sie den
abgenutzten Riemen.
6. Den neuen Riemen über das Ende des
Bürstenrollengefüges schieben. Neuen
Riemen um den Antriebsstutzen legen.
7. a) Legen Sie die Bürstenrolle verkehrt
herum mit den Bürsteneckenreinigern in
der Mitte auf zwei Seitenlaschen. Ziehen Sie
den Riemen über ein Ende der Motorwelle;
b) Drehen Sie den Bürstenrollenaufbau
vorwärts, bis die Bürsteneckenreiniger
auf dem Kopf stehen. Drehen Sie die
Bürstenrolle zu sich, um den Riemen in der
Mitte der Rolle zu platzieren.
8. Setzen Sie die Bodenplatte oben auf
die Abdeckung der Hochleistungsdüse.
Drücken Sie sie herunter, bis die Laschen
an Vorderseite, beiden Seiten und der
Rückseite eingerastet sind und festsitzen.
9. Drehen Sie den Verschluss mit Hilfe eines
˛ achen Schraubenschlüssels oder einer
Münze eine Vierteldrehung nach rechts
(im Uhrzeigersinn) um die Bodenplatte
festzuschrauben. Der Zusammenbau
ist abgeschlossen.
