Verwandte Anleitungen für GREISINGER EBW 3
Inhaltszusammenfassung für GREISINGER EBW 3

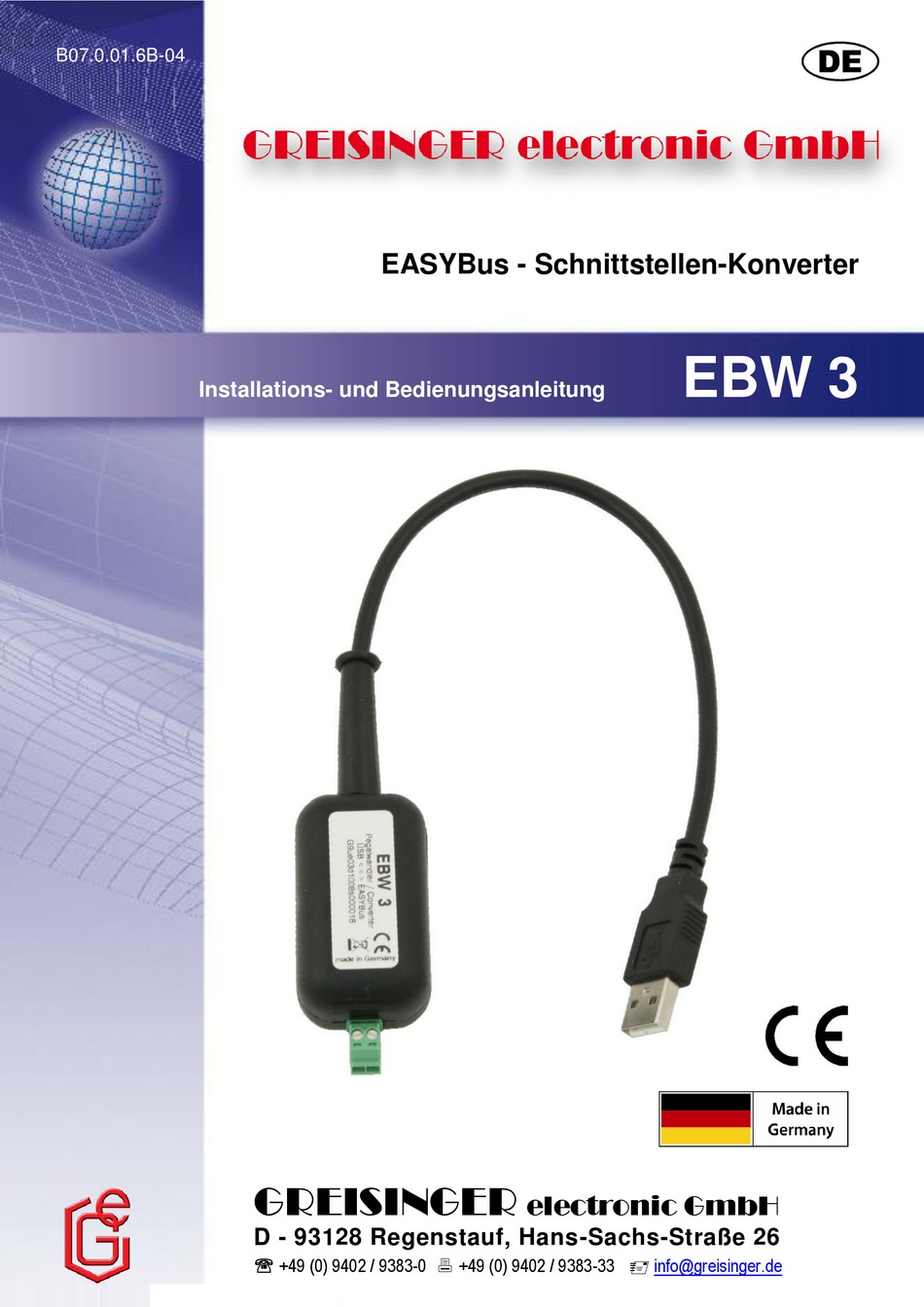

- Seite 1 B07.0.01.6B-04 EASYBus - Schnittstellen-Konverter EBW 3 Installations- und Bedienungsanleitung GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26 +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
B07.0.01.6B-04 Seite 2 von 6 Inhalt 1. Bestimmungsgemäße Verwendung ................... 3 2. Allgemeiner Hinweis ........................3 3. Sicherheitshinweise ........................3 4. Entsorgungshinweise ........................ 3 5. Installation ..........................4 6. Technische Daten ........................5 7. Häufig gestellte Fragen (FAQ) ....................6 Wie kann ich überprüfen ob der Adapter korrekt installiert wurde, und unter welchem COM-Port kann ich den neu installierten Adapter nun ansprechen? ........ -
Seite 3: Bestimmungsgemäße Verwendung
B07.0.01.6B-04 Seite 3 von 6 1. Bestimmungsgemäße Verwendung Der galvanisch getrennte Schnittstellen-Konverter ermöglicht den Anschluss von EASYBus- Sensormodulen an die USB-Schnittstelle Ihres PCs. Anwendungen: Zentrale Datenerfassung Konfiguration von Logger-Funktionen Auslesen des Messwertspeichers von EASYBus-Modulen usw. 2. Allgemeiner Hinweis Lesen sie dieses Dokument aufmerksam durch und machen sie sich mit der Bedienung des Gerätes vertraut, bevor sie es einsetzen. -
Seite 4: Installation
Die Installation wird nun fertiggestellt. Dies ist dann erneut mit „Fertig stellen“ zu quittieren Starten Sie Ihren PC neu. Der EBW 3 ist nun auf Ihrem System installiert und steht damit allen Benutzern zur Verfügung. Für die Verwendung mit unserer Software steht Ihnen nun ein weiterer COM-Port zur Verfügung... -
Seite 5: Technische Daten
B07.0.01.6B-04 Seite 5 von 6 6. Technische Daten Anschlüsse: Standard USB-Stecker (Typ A) EASYBus: 2-Pol Schraub-/Steckklemme, RM 3.5 (max. Klemmbereich: 1,5 mm²) EASYBus-Anschlussdaten: Max. Buslast: 2 EASYBus-Grundeinheiten Leitungslänge: max. 2 Meter Übertragungsrate: 4800 Baud Kurzschlussfestigkeit: kurzzeitig kurzschlussfest Isolationsspannung: 500 V DC Versorgungsspannung: keine erforderlich (wird von USB Port versorgt) Arbeitsbedingungen:... -
Seite 6: Häufig Gestellte Fragen (Faq)
B07.0.01.6B-04 Seite 6 von 6 7. Häufig gestellte Fragen (FAQ) 7.1 Wie kann ich überprüfen ob der Adapter korrekt installiert wurde, und unter welchem COM-Port kann ich den neu installierten Adapter nun ansprechen? Rufen sie unter Start \ Einstellungen \ Systemsteuerung \ System \ Hardware den Geräte-Manager auf und öffnen sie den Unterpunkt „Anschlüsse (COM und LPT)“.
