Deutsch

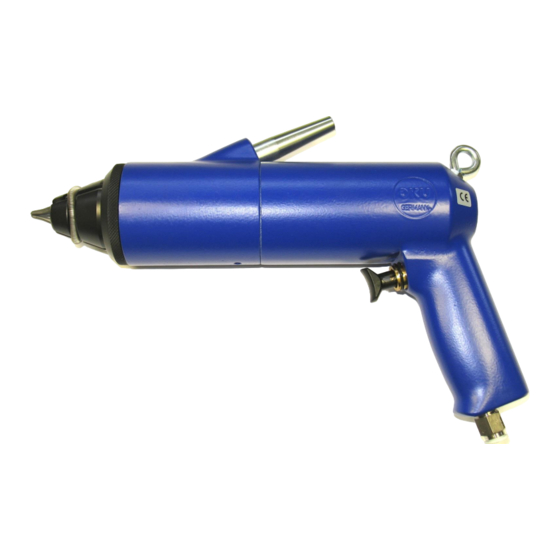

Spikes-Einsetzpistole EP-8, EP-9, EP-10
DE
Spikes-Einsetzpistole
Automatik-Spiker EP-8, EP-9, EP-10
Betriebsanleitung
(Ident.-Nr. 00035102)
00100192 EP-8 (Handpistole)
00101758 EP-8 (Maschinenpistole)
00100193 EP-9 (Handpistole)
00100262 EP-9 (Maschinenpistole)
00100194 EP-10 (Handpistole)
00100263 EP-10 (Maschinenpistole)
OKU Tools GmbH, 71229 Leonberg, Germany
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für OKU AS-8, AS-9, EP-8, EP-9,EP-10, EP-12, EP-15, EPK-6,5, EPK-8
- Seite 1 Deutsch Spikes-Einsetzpistole EP-8, EP-9, EP-10 Spikes-Einsetzpistole Automatik-Spiker EP-8, EP-9, EP-10 Betriebsanleitung (Ident.-Nr. 00035102) 00100192 EP-8 (Handpistole) 00101758 EP-8 (Maschinenpistole) 00100193 EP-9 (Handpistole) 00100262 EP-9 (Maschinenpistole) 00100194 EP-10 (Handpistole) 00100263 EP-10 (Maschinenpistole) OKU Tools GmbH, 71229 Leonberg, Germany...
-
Seite 2: Inhaltsverzeichnis
9.4 Ersatzteil-Set ......................12 9.5 Explosionszeichnung EP-8, EP-9, EP-10 ..............13 9.6 Ersatzteil-Stückliste EP-8, EP-9, EP-10 ..............14 10 Anhang ..........................16 10.1 EG-Konformitätserklärung ..................16 10.2 Urheberrecht ......................17 10.3 Hersteller und Ansprechpartner ......Fehler! Textmarke nicht definiert. 11 Notizen ..........................18 OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 3: Vorwort Und Allgemeines
OKU Tools GmbH keine Gewährleistung. Reklamieren Sie • erkennbare Transportschäden sofort beim Anlieferer. • erkennbare Mängel / Unvollständigkeit sofort bei der OKU Tools GmbH. 1.3 Bestimmungsgemäße Verwendung Die Pistole darf nur zum Einsetzen von Ein- und Mehrflansch-Spikes in PKW-Reifen verwendet werden. -
Seite 4: Gewährleistung
Gewährleistungsbedingungen: siehe Verkaufs- und Lieferbedingungen der Tools GmbH. Melden sie Gewährleistungsansprüche sofort nach Feststellen des Mangels oder Fehlers bei der OKU Tools GmbH an. Die Gewährleistung erlischt in allen Fällen, in denen auch keine Haftungsansprüche geltend gemacht werden können. 2 Sicherheitshinweise 2.1 Für die Sicherheit verantwortliche Personen... -
Seite 5: Gestaltung Der Sicherheitshinweise
Betreiben Sie die Pistole nur in einwandfreiem Zustand. Nachrüstungen, Veränderungen oder Umbauten der Pistole sind grundsätzlich verbo- ten. In diesem Fall ist immer Rücksprache mit OKU Tools zu halten. 2.3 Gestaltung der Sicherheitshinweise Alle Sicherheitshinweise in dieser Betriebsanleitung sind einheitlich aufgebaut. -
Seite 6: Abmessungen Und Gewicht
Die Umgebungstemperatur während des Betriebs darf 10 °C bis 40 °C betragen. 4 Inbetriebnahme Treffen Sie vor Beginn der Arbeiten Sicherheitsmaßnahmen: • Überprüfen Sie den einwandfreien Zustand der Pistole. • Nehmen Sie niemals eine beschädigte Pistole in Betrieb. OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 7: Pneumatischer Anschluss
Reifen. Der Spike ist jetzt in den Reifen eingesetzt. Beim Einsetzen der Spikes muss von Hand ein gewisser Gegendruck zur Pistole aufgebracht werden. Mit etwas Geschick und Übung fin- den Sie den richtigen Druck schnell heraus und erzielen so ein gleichmäßiges Arbeitsergebnis. OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 8: Fehler Beim Einsetzen
Sie den Zylinderstift wieder in die Bohrung der Hülse ein. Fügen Sie jetzt noch den O-Ring in die Nut. Der Handabzug kann jetzt betätigt werden. Zylinderstift (29) Hülse (32) Handabzug (28) O-Ring (30) Hülse (32) O-Ring (30) Handabzug (28) Zylinderstift (29) Abbildungen ähnlich OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 9: Störungen Und Deren Behebung
Stempel (12) zusammen mit den Federn (10, 11), Haltering (14), Kolbenscheibe (6) und Nutring (7) herausziehen. Sechskantmutter (4) lösen, den ver- schlissenen Stempel ersetzen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge, dabei, wenn nötig, die Sechskantmutter ersetzen. OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 10: Schmierung Und Wartung
KLÜBER (CENTOPLEX 2 EP) MOBIL (Mobilux 2) SHELL (Alvania R 2) 7.2 Schmierstellen Die Pistole muss an den nachfolgend beschriebenen Stellen regelmäßig geschmiert werden. Ein Pflege-Set mit Schmierfett und Korrosionsschutzöl-Spray finden Sie in der Ersatzteil-Stückliste Kapitel 9.6. OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 11: Wartung
Dadurch wird Korrosion verhindert und die Standzeit der Pistole wird erhöht. 8 Außerbetriebnahme und Demontage OKU Tools nimmt Ihre Pistole zurück. Wir empfehlen Ihnen, die Pistole durch OKU Tools fachgerecht demontieren und entsorgen zu lassen. Tragen Sie zum Umweltschutz bei, indem Sie wertvolle Rohstoffe der Wiederverwertung zuführen. -
Seite 12: Ersatz- Und Verschleißteile
Auftragsabwicklung Um eine schnelle Auftragsabwicklung zu gewährleisten, geben Sie bitte in Ihren Er- satzteilbestellungen unbedingt die OKU-Ident.-Nr. des benötigten Ersatzteiles an. Die OKU-Ident.-Nr. können Sie den Explosionszeichnungen und den Ersatzteil- Stücklisten entnehmen. 9.3 Erläuterungen zur Ersatzteil-Stückliste Die Positionsnummer des benötigten Teils in der Ersatzteil-Stückliste entspricht der Nummer der Position in der Explosionszeichnung. -
Seite 13: Explosionszeichnung Ep-8, Ep-9, Ep-10
Deutsch Spikes-Einsetzpistole EP-8, EP-9, EP-10 9.5 Explosionszeichnung EP-8, EP-9, EP-10 OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 14: Ersatzteil-Stückliste Ep-8, Ep-9, Ep-10
Einzelfallfinger f. Einflansch-Spikes 00470651 Einzelfallfinger f. Mehrflansch-Spikes (nicht f. EP-10) 00417280 Zugfederring 00000582 Spannstift 00485167 Spreizfinger 00353730 Zentrierfinger PKW 00350668 Federring 00470214 Pistolenkopf EP-8 00470215 Pistolenkopf EP-9 00470218 Pistolenkopf EP-10 00004100 Zylinderschraube OKU Tools GmbH, 71229 Leonberg, Germany... - Seite 15 Hülse 00885027 Korrosionsschutzöl, Spraydose 100 ml (einzeln) 00885028 Schmierfett, Tube 20 g (einzeln) 1 Spraydose Korrosionsschutzöl (100 ml) und 20015510 1 Tube Schmierfett (20 g) als Pflege-Set = im Ersatzteil-Set enthalten OKU Tools GmbH, 71229 Leonberg, Germany...
-
Seite 16: Anhang
Ausführung allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht. Angewandte harmonisierte Normen: Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze Risiko- EN ISO 12100 beurteilung und Risikominderung Leonberg, 15.11.2017 OKU Tools GmbH Karin Klingel Elmar Peters Geschäftsführer Geschäftsführer OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 17: Urheberrecht
10.3 Hersteller und Ansprechpartner OKU Tools GmbH Seestraße 123 71229 Leonberg Telefon: +49 7152 7641313 Telefax: +49 7152 5698818 Internet: www.okutools.com Ihr Ansprechpartner ist: Abteilung Verkauf Spikes Telefon: +49 7152 7641313 Telefax: +49 7152 5698818 E-Mail: info@okutools.com OKU Tools GmbH, 71229 Leonberg, Germany... -
Seite 18: Notizen
Deutsch Spikes-Einsetzpistole EP-8, EP-9, EP-10 11 Notizen OKU Tools GmbH, 71229 Leonberg, Germany...
