Inhaltszusammenfassung für Quick learn E25Q

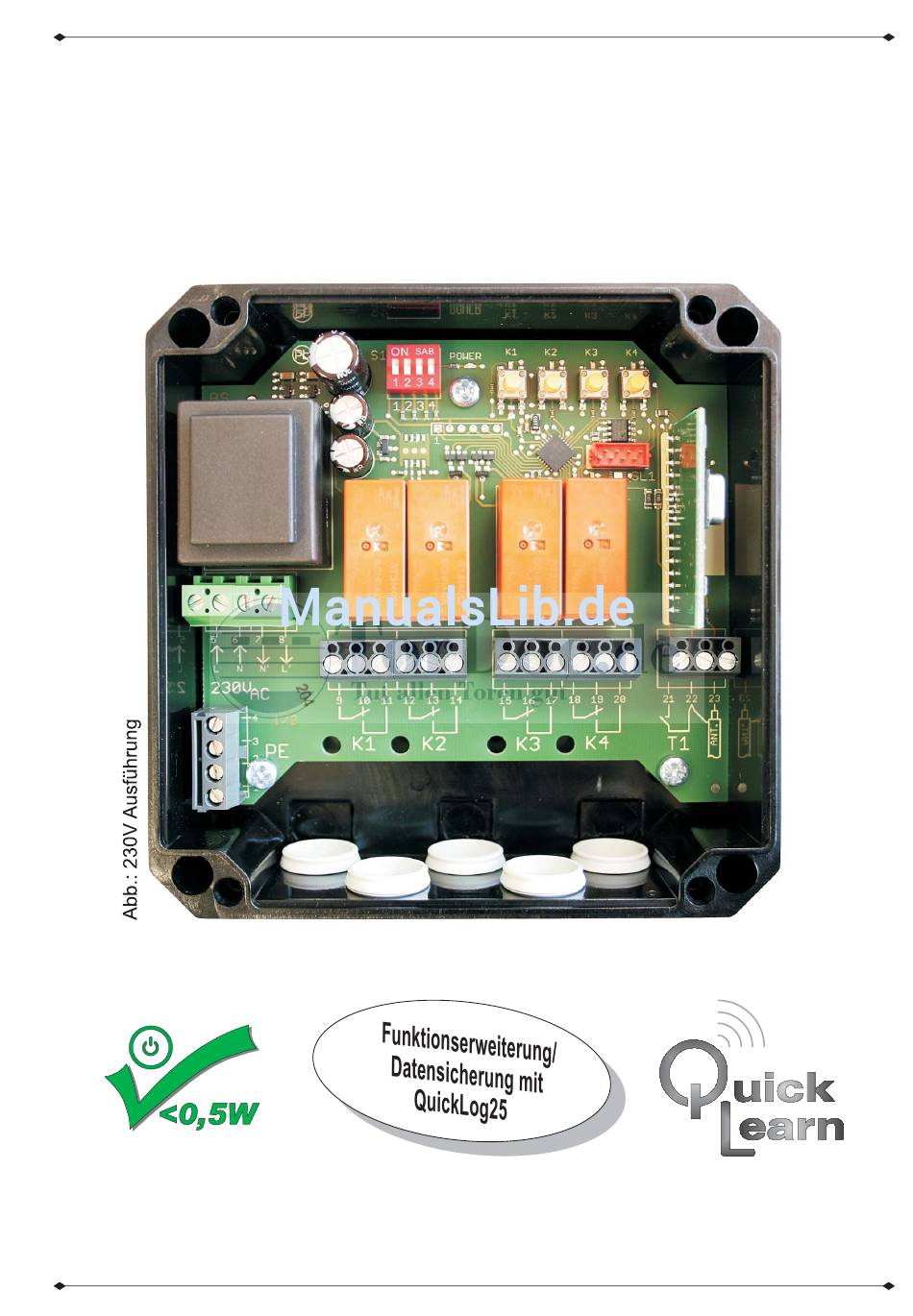

- Seite 1 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Funkempfänger E25Q Montage- und Betriebsanleitung (Originalbetriebsanleitung) Unbedingt vor Inbetriebnahme lesen ! 28509700_E25Q_DE_2012-05-07.cdr 1 / 24...
-
Seite 2: Inhaltsverzeichnis
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Inhaltsverzeichnis: Kurzdaten und Funktionen..............Anwendungsbereich Funktionen Funktionserweiterung Sicherheitshinweise................Verwendete Symbole Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung ............ Verwendung von Funk-Fernsteuerungen Montagehinweise Lager- und Transportbedingungen Bedienelemente / Anzeigen..............Anschluss.................... Antennenmontage Funktionsbeschreibung..............Betriebsarten Sendetaste / Taster einlernen Codes löschen Auto-Off Zeit einlernen / löschen... -
Seite 3: Kurzdaten Und Funktionen
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Kurzdaten und Funktionen: Anwendungsbereich Mit max. 4 potentialfreien, hochbelastbaren Relais im Ausgang ergeben sich vielseitige Einsatzmöglichkeiten. Der Empfänger eignet sich besonders zum Schalten von Beleuchtungen, Alarmanlagen, Springbrunnen usw. Für jeden Ausgang kann eine automatische Ausschaltzeit eingestellt werden. Per ext. Taster oder Funk kann der Ausgang vorzeitig ausgeschaltet oder die Ausschaltzeit neu gestartet werden. -
Seite 4: Sicherheitshinweise
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Sicherheitshinweise Verwendete Symbole ACHTUNG! Hinweis auf drohende Gefahr. Nichtbeachtung kann zu schweren oder lebensgefährlichen Verletzungen sowie Sachschäden führen. ACHTUNG! Hinweis auf drohende Gefahr. Nichtbeachtung kann zu Ausfall, Zerstörung sowie Sachschäden führen. ACHTUNG! Hinweis auf drohenden Stromschlag. Nichtbeachtung kann zu schweren oder lebensgefährlichen Verletzungen führen. -
Seite 5: Bestimmungsgemäße Verwendung
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Bestimmungsgemäße Verwendung Verwendung von Funk-Fernsteuerungen Funk-Fernsteuerungen sind nur für Geräte und Anlagen zulässig, bei denen eine Funkstörung im Sender oder Empfänger keine Gefahr für Personen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt ist. Der Benutzer muss darüber informiert werden, dass die Funk-Fernsteuerung von Anlagen mit Unfallrisiko, wenn überhaupt,... -

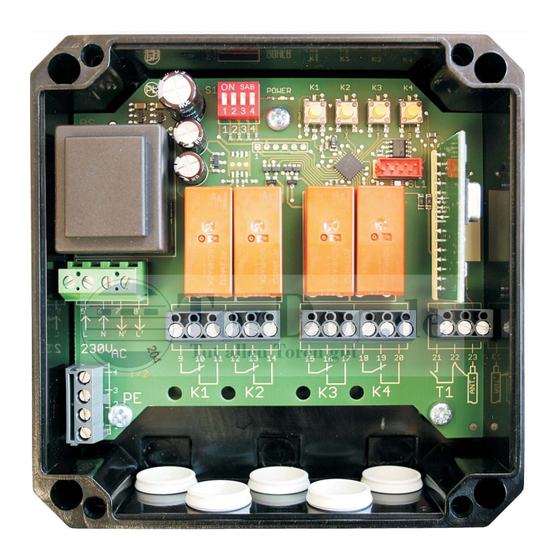

Seite 6: Bedienelemente / Anzeigen
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Bedienelemente / Anzeigen POWER 1 2 3 4 N´ L´ Abb. 4-Kanal LED-POWER Blinkt bei angelegter Betriebspannung, flackert beim Löschen. Schalter "Auto-Off" (1= Kanal 1, 2= Kanal 2, 3= Kanal 3, 4= Kanal 4) Die Dip-Schalter dienen zum Einlernen der “Auto-Off”... -
Seite 7: Anschluss
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Anschluss Arbeiten an der Steuerung dürfen nur im spannungslosen Zustand erfolgen! Lebensgefar durch Stromschlag! . Nichtbeachtung kann zu schweren oder lebensgefährlichen Verletzungen führen. Netzteil POWER N´ Beriebsspannung je nach Ausführung: L´ Siehe Typenschild 1 2 3 4 Ant. -
Seite 8: Funktionsbeschreibung
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Funktionsbeschreibung Bei allen Arbeiten an der Steuerung ist auf eine ESD-gerechte Erdung zu achten. Andernfalls besteht Gefahr, dass die Steuerung beschädigt oder zerstört wird. Maximal 100 Sender können eingelernt werden. Sind im Empfänger bereits 100 Sender eingelernt, so wird kein weiterer hinzugelernt, die zuvor gelernten Codes gehen nicht verloren. -
Seite 9: Codes Löschen Löschen Funk
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Codes löschen Löschen Funk: Eine "SET"-Taste solange betätigen, bis LED´s "OUT" von "blinken" in "Aus" wechseln. Alle eingelernten Codes werden gelöscht! Löschen einzelner Codes ist nicht möglich. Löschen Taster: Taster gedrückt halten, beliebige "SET"-Taste solange betätigen, bis die LED´s "OUT"... -
Seite 10: Fernlernen/Fernlöschen
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Fernlernen/Fernlöschen Diese Funktion erlaubt in Verbindung mit den Handsendern der Q-Reihe zusätzliche Sender oder Sendertasten einzulernen oder bereits gelernte Codes zu entfernen ohne direkten Zugang zum Empfänger. Dabei übernimmt ein Master-Sender die Fernsteuerung. Zusätzlich verfügt der S8Q-Gruppensender über fünf Gruppenfunktionen die Sie beliebig mit verschiedenen Funktionen bzw. - Seite 11 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de QuickLearn - Standard Sendetasten K1-K4 Sendeanzeige Funktionstaste Abb.: S8Q-..04.. (4-Kanal Sender) Als Master wird ein über die SET-Taste bereits eingelernter Handsender bezeichnet, als Slave der neu zu lernende Handsender, diese Begriffe werden auch im weiteren verwendet.
- Seite 12 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de QuickLearn - Gruppenfunktionen Sendetasten K1-K3 Gruppentaste Gruppen LED´s 1 bis 5 Funktionstaste Abb.: S8Q-..15.. (Gruppensender) Als Master wird ein über die SET-Taste bereits eingelernter Handsender bezeichnet, als Slave der neu zu lernende Handsender. Bei allen QuickLearn-Gruppenfunktionen muss am Master-Handsender eine bereits gelernte Gruppe vorgewählt werden.
- Seite 13 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Letzten Lernvorgang rückgängig machen (nur innerhalb 5 Minuten) Bedienung S8Q-..15.. (Gruppensender) Empfänger E25Q Master Alle Gruppen LED´s sind an, Gelernte Gruppe wählen, gewählte Gruppe blinkt Funktionstaste <3sec. betätigen Master Funktionstaste Gruppen LED´s 1, 3, 5 sind an (>3sec.) betätigen...
-
Seite 14: Funktionserweiterung/Datensicherung
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Funktionserweiterung/Datensicherung Durch den Einsatz der QuickLog25 Steckkarte lässt D IP sich der Funkempfänger mit verschiedenen Funktionen erweitern. Damit kann die Speicherkapazität von max. 100 lernbaren Codes (Sendertasten) auf max. 200 Codes erweitert werden, die gelernten Codes auf die Zusatzsteckkarte sichern oder bereits gesicherte Codes zurücksichern oder eine Steuerung... -
Seite 15: Lernverfahren Bei Nutzung Als Markisensteuerung
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Lernverfahren bei Nutzung als Markisensteuerung Um die Markisenfunktion nutzen zu können muss der Handsender auf eine bestimmte Weise, je nach gewünschter Betriebsart auf den dazugehorigen Kanal, eingelernt werden. Bei doppelten Markisensteuerung wird der Kanal3 entsprechend dem Kanal1 und der Kanal 4 entsprechend dem Kanal2 programmiert. -
Seite 16: Speicherinhalt Sichern
LED OUT K1 dauerhaft während die grüne LED-Power 5x blinkt. Danach kann die Netzspannung abgeschaltet und die Steckkarte zur sicheren Aufbewahrung entfernt werden. Wenn sich keine E25Q-Daten auf der Zusatzkarte befinden, blinken LED-Power und LED OUT K1 gemeinsam 4x auf. Eine Rückübertragung ist nur möglich, wenn vorher Daten von einer E25Q-Steuerung auf diese Zusatzkarte gesichert wurden. -
Seite 17: Einfache Markisensteuerung Mit Allpoliger Abschaltung ( Dip1=On, Dip2=Off, Dip3-Dip4=On )
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Einfache Markisensteuerung mit allpoliger Abschaltung ( DIP1=ON, DIP2=OFF, DIP3-DIP4=ON ) Kanal1, Kanal2 und Kanal3 werden für die Markisen-Funktion genutzt K1: Auflauf K2: Zulauf K3: geschalteter N Taste SET K3: ohne Funktion Schalter Auto-Off 3: ohne Funktion K4 hat weiterhin normale Funk-Funktion L N N´... -
Seite 18: Frequenzwechsel
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Frequenzwechsel (Funkmodul tauschen) Sollten in dem benutzten Frequenzband Störungen vorhanden sein, so kann der Empfänger durch Austauschen des Funkmoduls auf eine andere Frequenz umgerüstet werden. Sender und Funkmodul müssen die gleiche Frequenz und das gleiche Modulationsverfahren z. B. -
Seite 19: Ausführung Identifizieren
Empfängergehäuse aufgeklebtem Typenschild Die angeschlossene Spannungsversorgung muss mit der auf dem Typenschild angegebenen Spannung identisch sein. Bestellnummer: E25Q 40A 400 1 = Grundtyp 2 = Frequenz AM/FM 4K Funkempfänger 3 = Ausführung E25Q-40A400 2142... -
Seite 20: Notizen
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Notizen 20 / 24 28509700_E25Q_DE_2012-05-07.cdr... - Seite 21 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de 28509700_E25Q_DE_2012-05-07.cdr 21 / 24...
- Seite 22 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de 22 / 24 28509700_E25Q_DE_2012-05-07.cdr...
-
Seite 23: Bohrbild
Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de Bohrbild zur Gehäuse-Montage 106mm Vor der Verwendung Maßhaltigkeit prüfen! 28509700_E25Q_DE_2012-05-07.cdr 23 / 24... - Seite 24 Funkempfänger E25Q TorDoc Dickert Onlineshop: www.TorDoc.de 24 / 24 28509700_E25Q_DE_2012-05-07.cdr...
