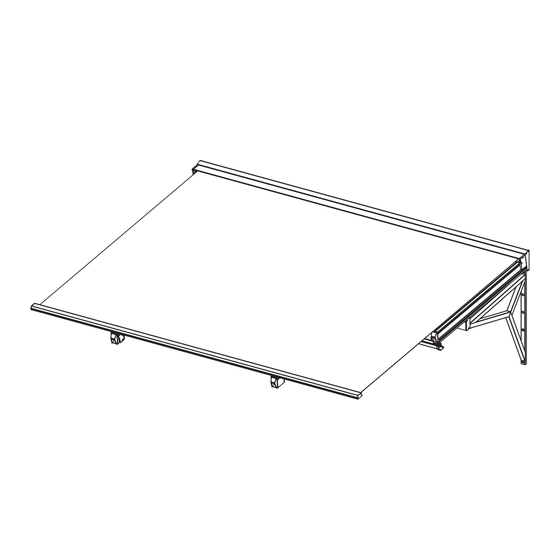

Klaiber ARDON GP2600 Montageanleitung

ARDON GP2600
Stand: 05.2015
© KLAIBER GMBH www.klaiber.de
ALLGEMEINE HINWEISE
Die Montageanleitung muss vor der Mon-
tage der Markise sorgfältig durchgelesen
werden. Bitte die vorgegebenen Arbeits-
abläufe der Montageanleitung genau einhalten.
Die Anleitung richtet sich ausschliesslich an
geschulte Fachpersonen. Sie beschreibt die
richtige Montage und Inbetriebnahme der Mar-
kise. Sonderanfertigungen (nicht aus dem Stan-
dardsortiment) werden in dieser Anleitung nicht
beschrieben.
Vor der Montage ist die Vollständigkeit der Liefe-
rung zu kontrollieren. Sollten Bauteile fehlen oder
beschädigt sein, wenden Sie sich an die Firma
KLAIBER oder Ihren Lieferanten.
Die Bedienung der Markise muss dem Endan-
wender dargelegt werden.
Wichtiger Sicherheitshinweis
Mit diesem Warndreieck sind Hinweise
gekennzeichnet, die eine Gefahr ange-
ben, welche zum Tod oder zu schweren
Verletzungen führen kann, oder die für die Funk-
tion der Markise wichtig sind.
Mit diesem Warndreieck sind Hinweise
gekennzeichnet, die eine Gefahr durch
Stromschlag angeben, die zum Tod oder
zu schweren Verletzungen führen kann,
oder die für die Funktion der Markise wichtig
sind.
PRODUKTBESCHREIBUNG
Funktion und Anwendungsbereich
Die KLAIBER-Markisen sind ausschliesslich als
Sonnenschutzanlagen entwickelt worden
Unsachgemässe Änderungen an der Markise oder
bei der Konfi guration der Steuerung (nur mit Mo-
torbetrieb) dürfen nur in Absprache mit KLAIBER
vorgenommen werden. Das Manipulieren an der
Markise oder deren Komponenten kann eine ge-
fährliche Situation hervorrufen.
Elektrischer Anschluss für Markisen mit
Motorantrieb 230V
Bei Markisen, welche durch einen Tast-
schalter bedient werden, muss der
Schalter mit Sichtkontakt zum Aus-
fallprofi l, in einer Höhe von weniger als 1.3 m
angebracht sein. Falls kein Sichtkontakt von der
Tastschalterbedienung zur Markise vorhanden ist,
müssen motorbetriebene Markisen in einer Höhe
von > 2.50 m montiert werden, so dass das Aus-
fallprofi l im ausgefahrenem Zustand mind. 1.80 m
über Boden ist und mind. 0.40 m von einer mög-
lichen Quetschstelle entfernt ist.
VORBEREITUNG DER MARKISE FÜR DIE MON-
TAGE
Transport und Lagerung der Markise
Um Personen- und Sachschäden zu
vermeiden müssen Markisen mit einer
Länge von mehr als 300cm und einem
Gewicht von mehr als 50kg. durch zwei Personen
EN 13561:2004+A1:2008
getragen und installiert werden.
Die Markise muss trocken, fallsicher und ohne
Bodenkontakt gelagert werden.
Sicherheitsmassnahmen vor der Installation
Zur Verhütung von Unfällen muss die
Montagestelle gut sichtbar abgesperrt
werden.
Während dem Ein- und Ausfahren dürfen die be-
weglichen Teile der Markise nicht berührt werden.
Während der Montagearbeiten an einer Markise
mit Motorantrieb müssen bereits verlegte Elek-
troanschlüsse vom Stromnetz getrennt sein. Bei
Gebäuden mit mehreren Nutzern muss sicher-
gestellt werden, dass die Bedienung der Marki-
se durch eine überwachte vorrangig schaltende
Verriegelungsvorrichtung (Bsp. Schlüsselschalter)
unmöglich gemacht wird.
Markisen mit Motorantrieb (230V) dürfen nur von
zugelassenen Berufsfachleuten angeschlossen
werden. Die gesetzlichen Vorschriften sind einzu-
halten. Bei unsachgemässem Anschluss können
erhebliche Gefahren für den Benutzer entstehen.
Befestigungsmaterial
Die geeigneten Befestigungsmittel (Schrauben,
Dübel, etc.) müssen je nach Untergrund (Beton,
Kalksandstein, etc.) durch einen Fachmann be-
stimmt oder durch die Befestigungshersteller-fi r-
ma abgeklärt werden.
Die im Standardsortiment angebotene Anzahl
Konsolen genügen für die Montage auf Beton
(C25). Die Randabstände sind zu beachten.
Verpackungsmaterial
Der Umwelt zuliebe sollte das Verpackungs-ma-
terial sachgerecht entsorgt werden.
Anbringungsort der Bedienungsanleitung
Die Bedienungsanleitung befi ndet sich
in der Verpackung, zusammen mit den
zugehörigen Anschlussdiagrammen,
Zeichnungen und Warnhinweisen. Diese sind dem
Benutzer abzugeben.
Sicherheitsmassnahmen
Vor Inbetriebnahme den Benutzer darauf
hinweisen, dass die Markise bei starkem
Wind, Frost, Regen und Schnee nicht
betätigt werden darf. Bedienung in die falsche
Richtung kann Schäden hervorrufen.
Impressum
Diese Anleitung enthält urheberrechtlich
geschützte Informationen. Alle Rechte und
Änderungen sind vorbehalten. Diese Unterlagen
wurden mit besonderer Sorgfalt erstellt. Für
mögliche vorhandene Fehler und deren Auswir-
kung kann keine Haftung übernommen werden.
Anschrift
KLAIBER Sonnen- u. Wetterschutztechnik GmbH
Graf-Zeppelin-Str. 11-13 D-76694 Forst / Baden
Tel. 0 72 51/ 97 33-0 Fax 0 72 51/ 1 34 12
www.klaiber.de info@klaiber.de
[mm]
3 B -6
50 B -106
25
50 B -156
[mm]
1" = 25.4 mm
1 mm = 0.039"
B
3
50
25
50
